【E2484】数字电路课程设计：Multisim的八路抢答器仿真电路设计

项目编号：E2484

文件大小：1.97M

源码说明：带中文注释

开发环境：Multisim

简要概述

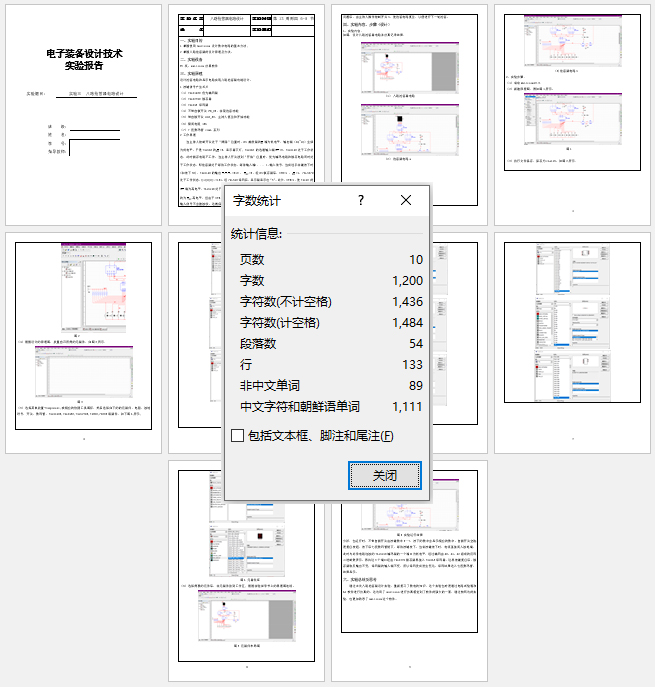

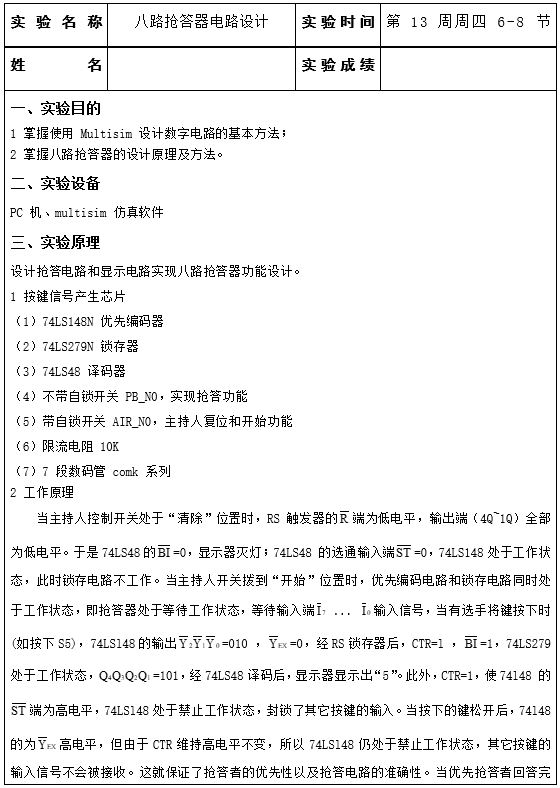

设计报告：

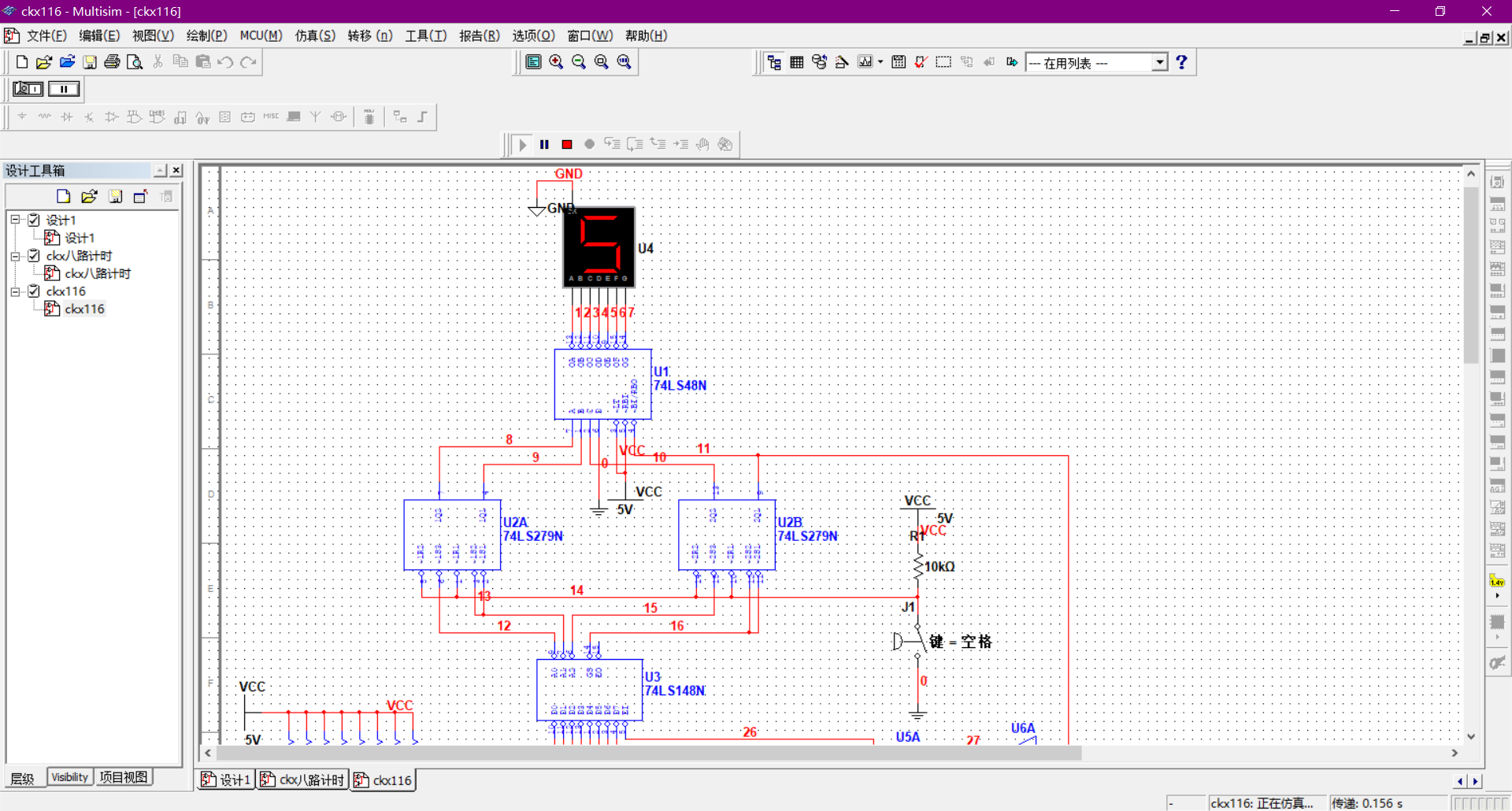

实验结果（实验运行结果）

实验运行结果

分析：当运行时，不带自锁开关由按键数字0…7，按下的数字会显示相应的数字。自锁开关空格是复位按钮，按下后七段数码管熄灭，等待按键按下。当有按键按下时，电流直接流入接地端，此时与此条电路连接的74LS148编码器的一个端口为低电平，经过编码由A0、A1、A2组成的反码二进制数表示。再将这3个端口经由74LS279锁存器再接入74LS48译码器，这样按键复位后，锁存器取反输出不变，译码器的输入端不变，所以译码没有发生变化。译码结果送入七段数码管，结果显示。

目录│文件列表:

 └ 八路抢答器

    │ ckx116.ms

    │ ckx116.ms (Security copy)

    └ 设计报告.doc
