【E1750】Kalman Filter的程序

项目编号：E1750

文件大小：21K

源码说明：带中文注释

开发环境：C编译器

简要概述：

这是一个Kalman Filter的程序，内含状态量为标量和二维矢量的C程序实现，详见kalman_filter.c与kalman_filter.h。

程序使用的数据类型是float，程序测试主要在PC上和TMS320C6000的嵌入式平台。当然，因为是C程序，移植到其它的平台那是特别的方便！

fixed_test1.h``fixed_test2.h以及free_test07.h包含了测试用的数据。test_kalman_filter.c只是一个包含main函数测试程序。

Example

环境要求：gcc的C编译环境，当然最好有Matlab环境可以非常直观方便的看到滤波效果。

在test_kalman_filter.c中修改要使用Kalman滤波的数据，只要修改include包含即可

//#include "fixed_test1.h"

#include "fixed_test2.h"

//#include "free_test07.h"

推荐使用已经写好的Makefile文件进行编译执行，在gcc环境中，依次执行以下命令：

make       " gcc编译程序

make run   " 运行程序

之后数据和滤波结果会存储到当前目录的result.txt文件中（第一列为原数据，第二列为滤波结果）

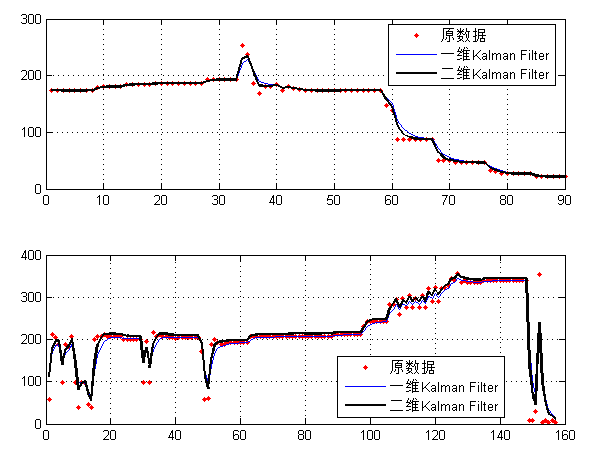

运行Matlab，执行脚本plot_result.m，选择result.txt文件即可查看滤波效果，下面为使用标量滤波的效果，卡尔曼滤波器使突变的数据变得平滑。

Usage

实际使用时只需要将kalman_filter.c与kalman_filter.h拷贝到工程目录中即可，调用的步骤一律按照：

kalman_init(..., init_x, init_p)
kalman_filter(..., z_measure)

本程序未包含自适应调参，因此请根据实际应用环境仔细调整，很重要。关于调参有很多可研究的地方，主要需要设定的参数如下：

1. init_x：待测量的初始值，如有中值一般设成中值（如陀螺仪）

2. init_p：后验状态估计值误差的方差的初始值

3. q：预测（过程）噪声方差

4. r：测量（观测）噪声方差。以陀螺仪为例，测试方法是：保持陀螺仪不动，统计一段时间内的陀螺仪输出数据。数据会近似正态分布，按3σ原则，取正态分布的(3σ)^2作为r的初始化值。

其中q和r参数尤为重要，一般得通过实验测试得到。

关于Kalman滤波的详细公式推导参见论文An Introduction to the Kalman Filter.

目录│文件列表:

 └ kalman_filter

    │ fixed_test1.h

    │ fixed_test2.h

    │ free_test07.h

    │ kalman_filter.c

    │ kalman_filter.h

    │ Makefile

    │ plot_result.asv

    │ plot_result.m

    │ result.png

    │ result.txt

    └ test_kalman_filter.c
