【E106】TMDXBDKFP5515指纹开发套件光盘

TMS3230C5515 指纹开发套件，可轻松集成指纹生物识别特性，缩短产品时间。该高稳健性开发套件的核心电路板包含 TI C5515 数字信号处理器 (DSP)、两种使用广泛的指纹传感器（滑擦式与光学）以及优化的应用软件，从而可简化产品的创建与实施。对指纹应用开发的新用户而言，该套件可将产品设计周期显著缩减9至12个月。

■TMS320C5515 指纹开发套件的描述：

C5515 指纹鉴别开发工具是完整的信号链解决方案，使有兴趣在其产品中集成指纹识别功能的制造商和开发人员可以更快地进入市场。该套件包含 2 种广泛使用的传感器（1 个触击传感器和 1 个光传感器），1 块采用德州仪器最新的 C5515 低功耗数字信号处理器的核心板和 1 个用户交互扩展板。此外，我们还提供完整的硬件设计附属品、简化的应用程序源代码和技术文档，如用户指南、应用手册，以帮助用户了解如何从头开发指纹应用。此套件还包括生产质量演示代码及其 .out 文件，使用户可以体验最终产品性能。一些目标应用领域包括物理访问控制产品（电子门禁系统和保险箱）、USB 智能钥匙与存储器件、PC 用户识别和考勤监控系统等。

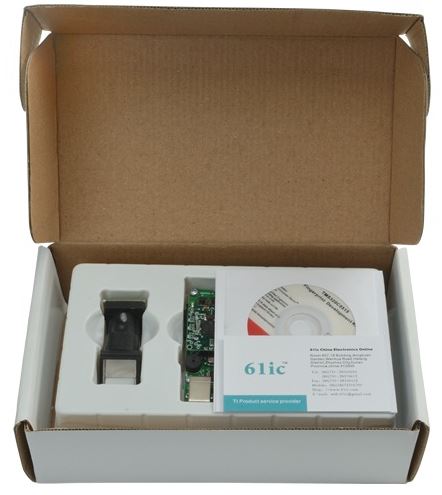

开发套件的所有内容包括：

●C5515 指纹鉴别开发工具核心板

●C5515 指纹鉴别开发工具扩展板

●1 个光传感器 (Tooan OP-100R)

●1 个触击传感器 (Authentec ATW310)

●1 根用于电源供电的迷你 B 型 USB 电缆

●迷你 DVD 包含：

-简化的指纹鉴别算法源码

-生产质量演示代码 .out 文件

-C5515 数据表和 CSL 技术文档，其中包括用户指南、应用手册、设置说明、创建指南、原理图、BOM 和 Gerber 光绘文件。

■TMS320C5515 DSP 的主要特性与优势

●C5515指纹鉴别开发套件使用业内最低功耗的16位定点DSP，可帮助显著节约能源并实现更长的电池寿命。

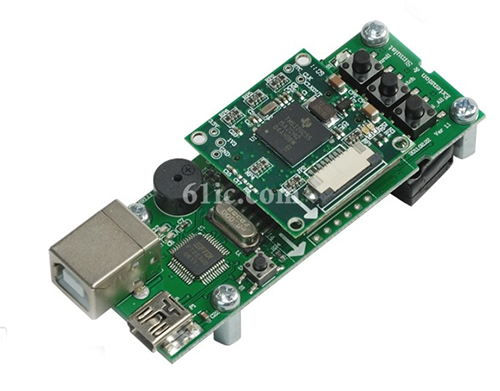

●该套件采用超小型封装。尺寸为30mmx30mm的核心板可处理指纹图像采集、预处理、特征提取和匹配功能。尺寸为 78mmx30mm的扩展板可提供电源、通信方案和用户界面。LED、声音指示及按钮可供用户交互。核心板将被插入扩展板并与传感器配合使用。

●高效的指纹匹配算法与优化的代码可实现较短匹配时间和高准确度。

●C5515拥有320KB的大容量片上存储器和高速USB2.0集成，从而可以缩减系统成本并将指纹鉴别功能扩展到USB智能钥匙等新的应用领域中

●该套件板载XDS100(老款的需要外接仿真器)

●可通过高速USB2.0从属端口进行通信

●经济高效且高品质

文件列表：
