【E2463】光伏并网模拟发电装置设计（原理图、PCB、源码、设计论文）

项目编号：E2463

文件大小：5M

源码说明：带中文注释

开发环境：CCS

简要概述：

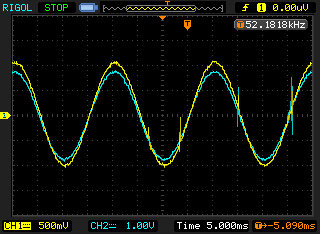

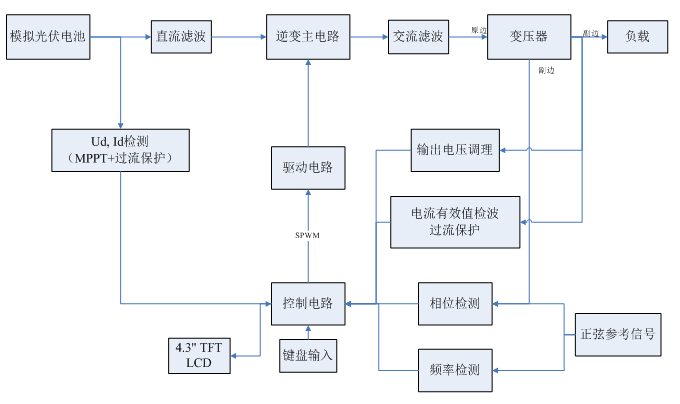

本装置采用单相桥式DC-AC逆变电路结构，以TI公司的浮点数字信号控制器TMS320F28335 DSP为控制电路核心，采用规则采样法和DSP片内ePWM模块功能实现SPWM波。最大功率点跟踪（MPPT）采用了恒压跟踪法（CVT法）来实现，并用软件锁相环进行系统的同频、同相控制，控制灵活简单。 采用DSP片内12位A/D对各模拟信号进行采集检测，简化了系统设计和成本。本装置具有良好的数字显示功能，采用CPLD自行设计驱动的4.3寸彩色液晶TFT LCD非常直观地完成了输出信号波形、频谱特性的在线实时显示，以及输入电压、电流、功率，输出电压、电流、功率，效率，频率，相位差，失真度参数的正确显示。

目录│文件列表:

 │ 光伏并网模拟发电装置.doc

 │ 整个硬件设计.zip

 └ 源码.zip
