【E9】C51单片机远程可控交通信号灯系统设计

项目编号：E9

文件大小：49M

源码说明：带中文注释

开发环境：C编译器

简要概述：

十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。交通信号灯控制方式很多。本系统采用STC89C51单片机以及单片机最小系统和74HC245电路以及外围的按键和数码管显示等部件，设计一个基于单片机的交通灯设计。设计通过两位一体共阴极数码管显示，并能通过按键对定时进行设置。本系统实用性强、操作简单、扩展功能强。

设计报告：

方案设计：

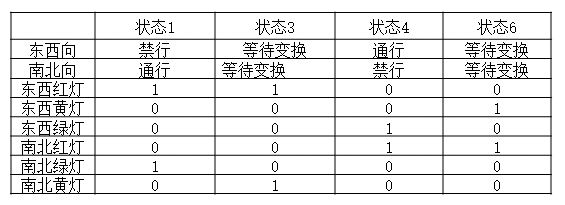

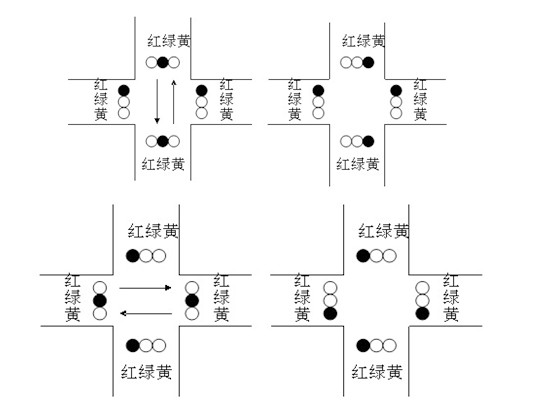

设在十字路口，分为东西向和南北向，在任一时刻只有一个方向通行，另一方向禁行，持续一定时间，经过短暂的过渡时间，将通行禁行方向对换。其具体状态如下图所示。说明：黑色表示亮，白色表示灭。交通状态从状态1开始变换，直至状态6然后循环至状1，周而复始，即如图（图2-1）所示：直至状态6然后循环至状态1，通过具体的路口交通灯状态的演示分析我们可以把这四个状态归纳如下：

交通状态：

东西方向红灯灭，同时绿灯亮，南北方向黄灯灭，同时红灯亮，倒计时20秒。此状态下，东西向禁止通行，南北向允许通行。

东西方向绿灯灭，同时黄灯亮，南北方向红灯亮，倒计时5秒。此状态下，除了已经正在通行中的其他所以车辆都需等待状态转换。

南北方向红灯灭，同时绿灯亮，东西方向黄灯灭，同时红灯亮，倒计时30秒。此状态下，东西向允许通行，南北向禁止通行。

南北方向绿灯灭，同时黄灯亮，东西方向红灯亮，倒计时5秒。此状态下，除了已经正在通行中的其他所以车辆都需等待状态转换。

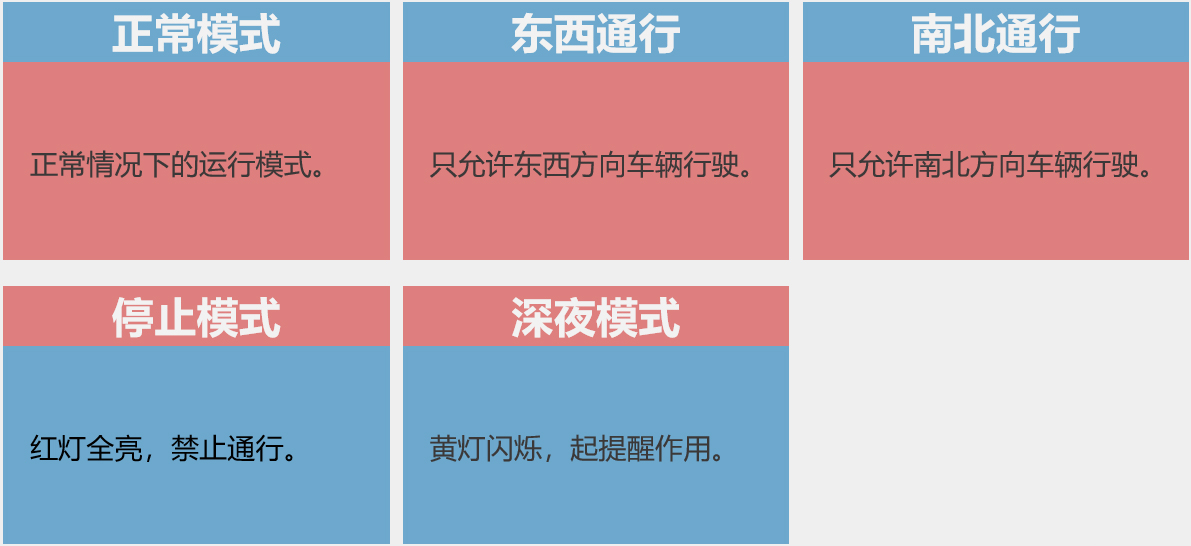

基本功能

运行结果：

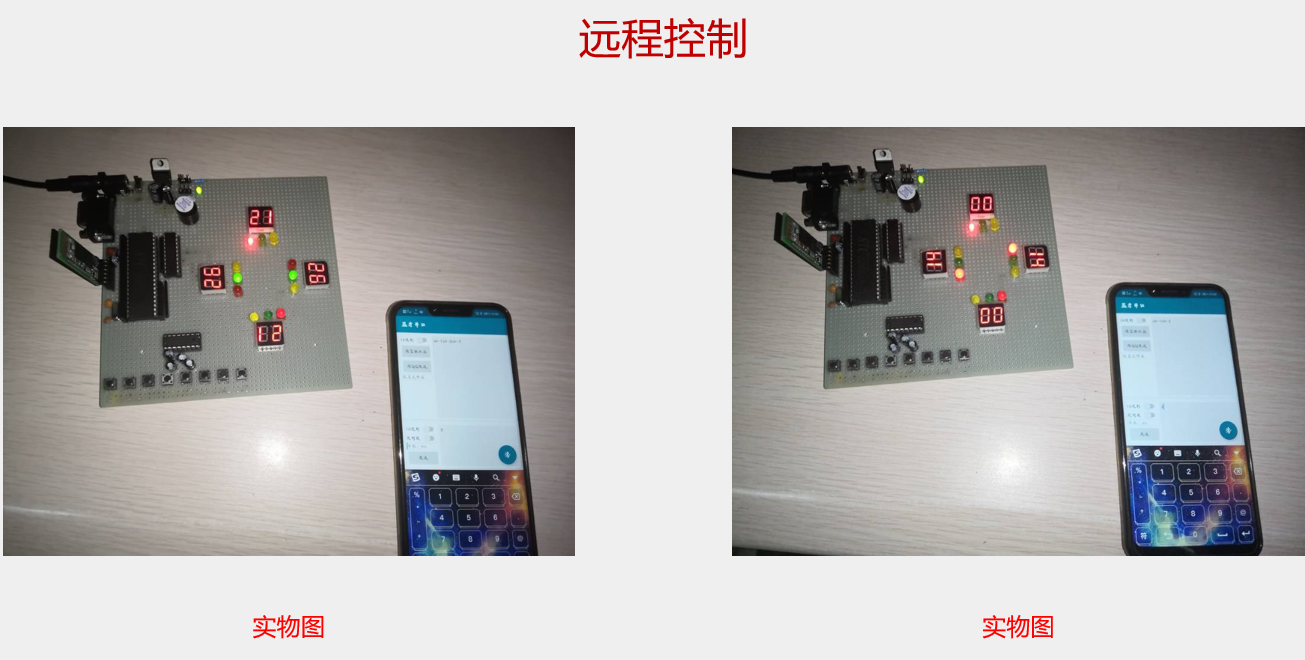

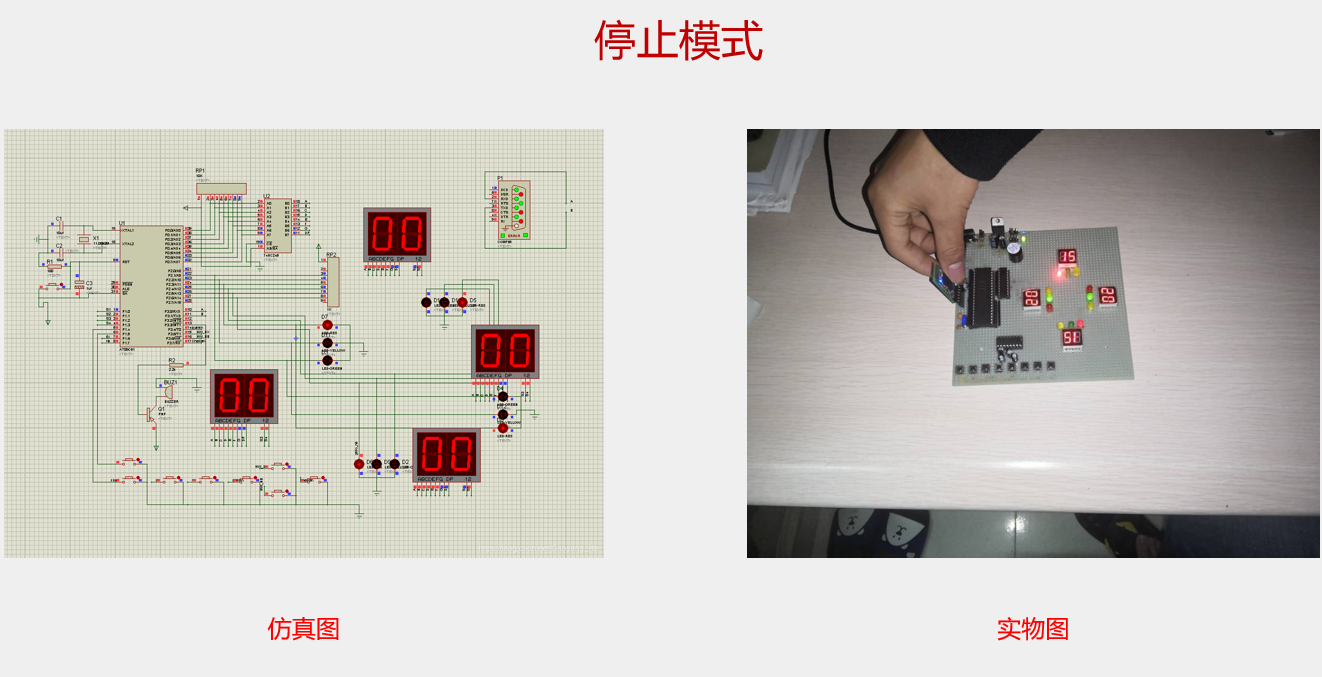

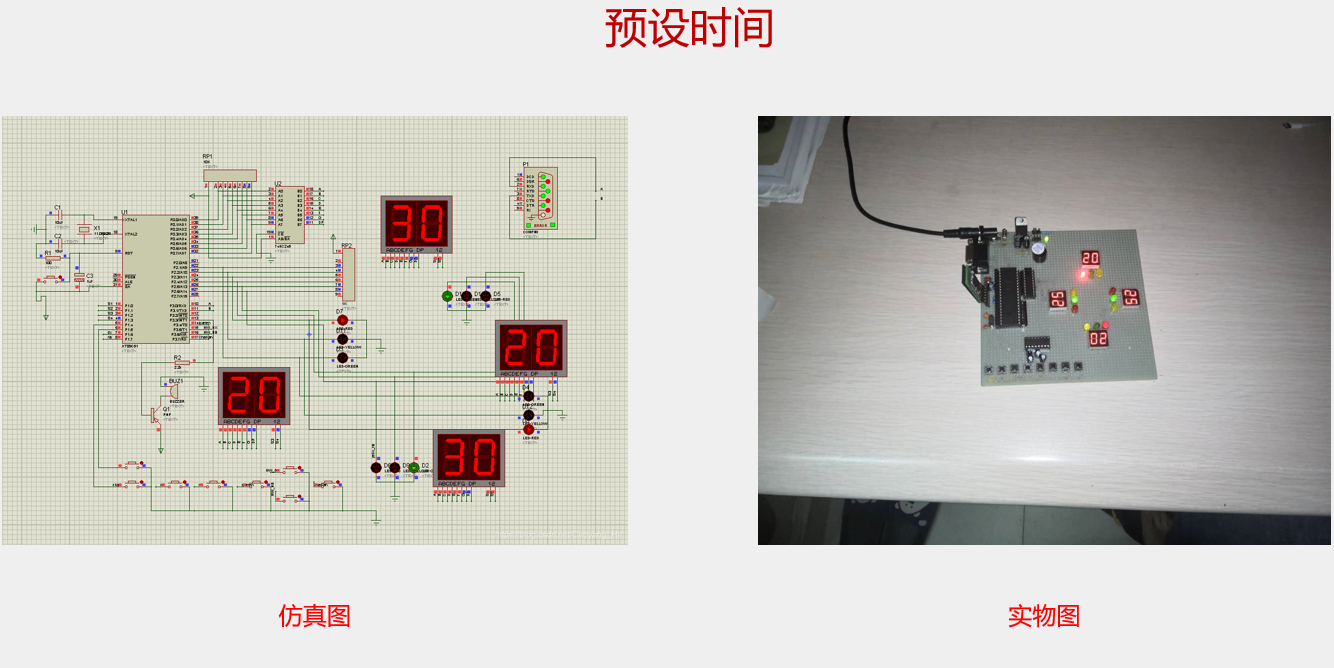

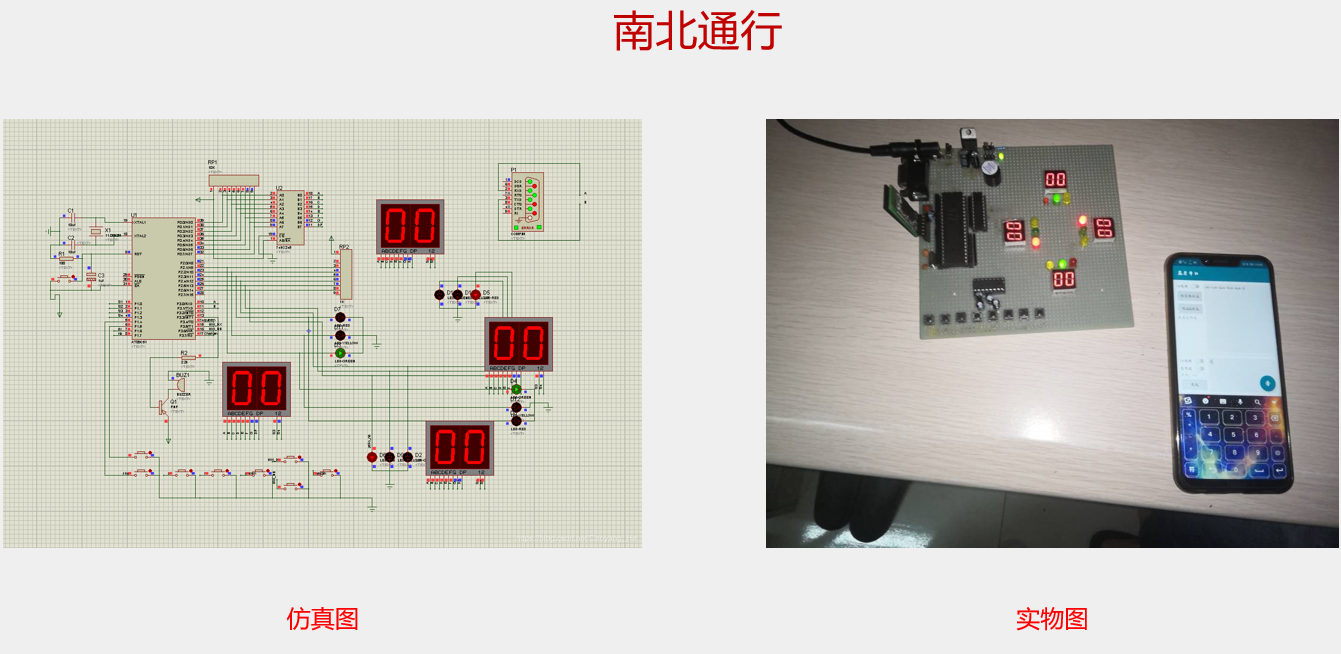

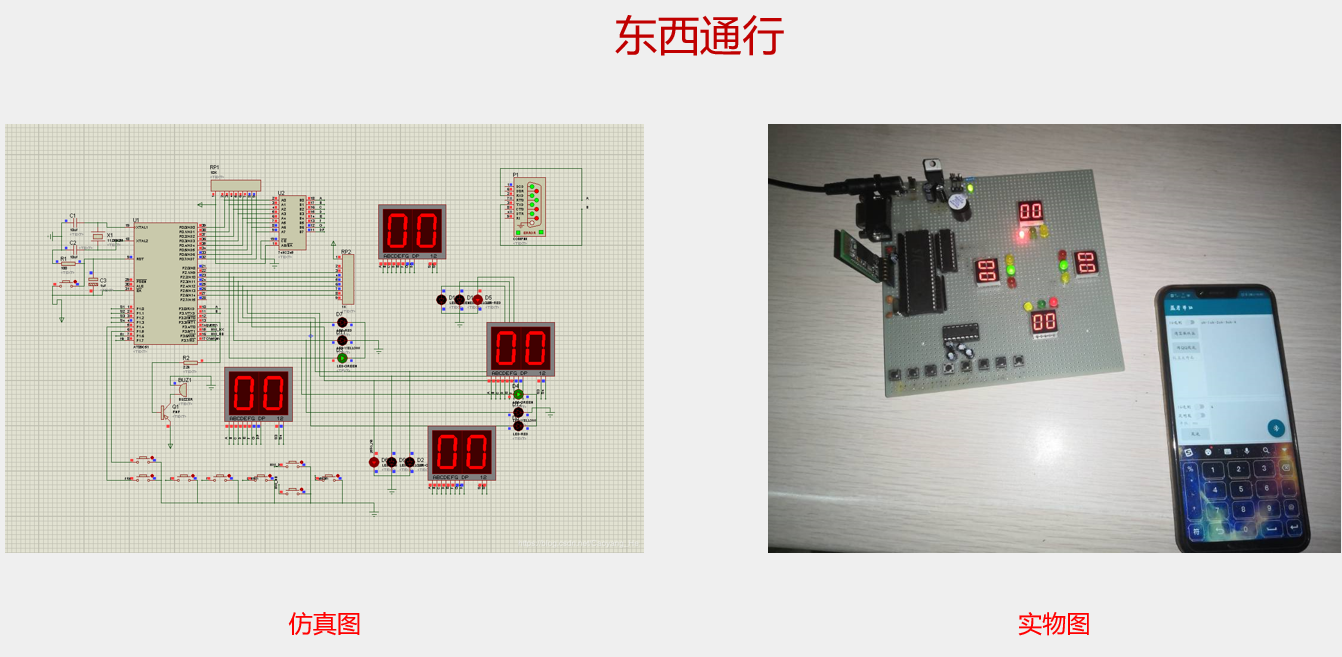

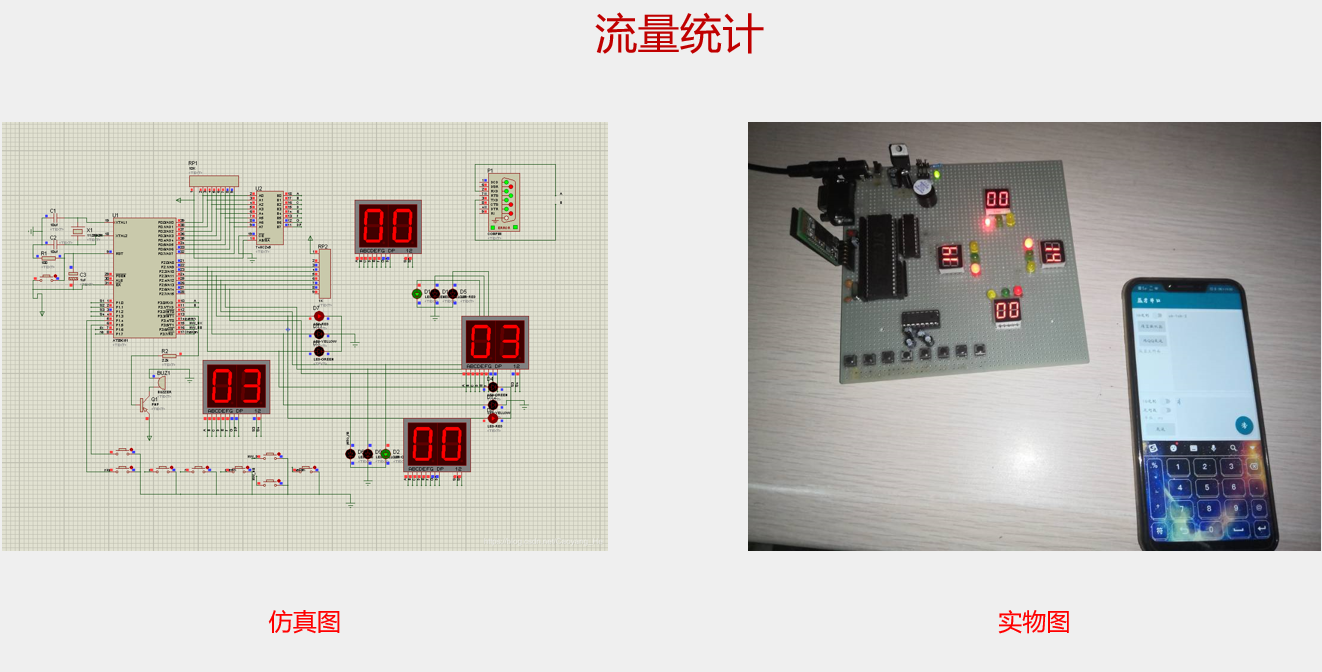

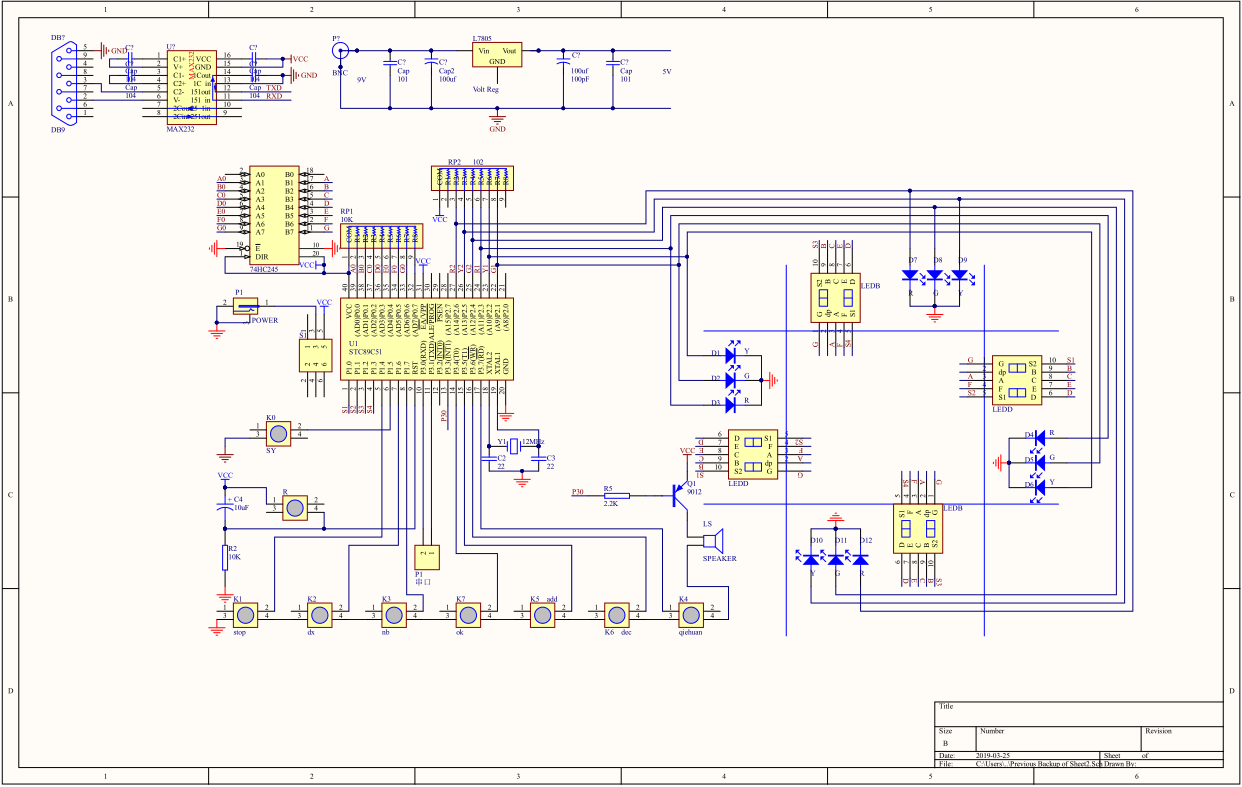

原理图：

文件列表：
