【A12】单路继电器输出两路继电器输入模块(汽车换挡片控制）

项目编号：A12

文件大小：156K

源码说明：带中文注释

开发环境：C编译器

简要概述：

1、  工作电压直流12V

2、  两路输入低电平有效，带光电隔离

3、  该模块可编程实现顾客各种要求

4、  有两个按键输入

5、  一路继电器输出，可控制220V/10A负载

6、  具有电源和输出指示

该控制板是专门为别人定制的，由于大量货物库存，现低价销售，默认情况下，实现的功能是：当A或者B开关有输入信号时，输出继电器闭合延时5到15秒（可通过按键增加减小键调节具有掉电记忆功能），继电器断开。 该模块主要用在汽车上的A和B换挡片，换挡时，触发继电器延时5-10的吸合时间

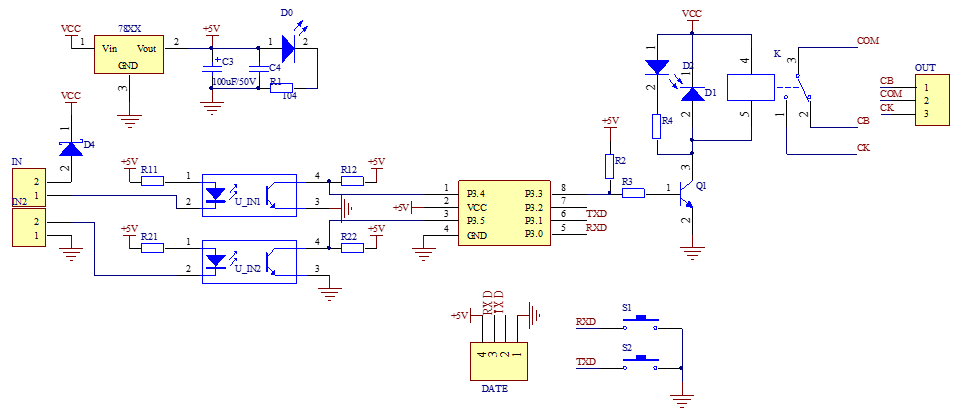

原理图：

目录│文件列表:

 │ 两路输入单路输出带按键可编程模块原理图.pdf

 │ 使用说明.docx

    └ 换挡拨片

       │ chengxu

       │ chengxu.c

       │ chengxu.hex

       │ chengxu.lnp

       │ chengxu.LST

       │ chengxu.M51

       │ chengxu.OBJ

       │ chengxu.opt.bak

       │ chengxu.plg

       │ chengxu.Uv2.bak

       │ chengxu.uvopt

       │ chengxu.uvproj

       │ chengxu.__i

       │ chengxu_Opt.Bak

       │ chengxu_Uv2.Bak

       │ chengxu_uvopt.bak

       │ STARTUP.A51

       │ STARTUP.LST

       └ STARTUP.OBJ
