【S4】基于M16单片机多功能数控电源设计

项目编号：S4

文件大小：744K

源码说明：带中文注释

开发环境：C编译器

简要概述：

前言：

美国Vicor公司是现时世界最大的高密度电源模块生产商, 同时也是全球唯一能以零电压、零电流技术大批量生产电源模块的厂家。Vicor电源模块包括DC-DC、AC-DC电源模块,隔离、非隔离电源模块转换器。其中VICOR公司电源模块的核心技术是 “零电流”开关，它使变换器的工作频率达到 了1MHz,效率大于80%。

概述：

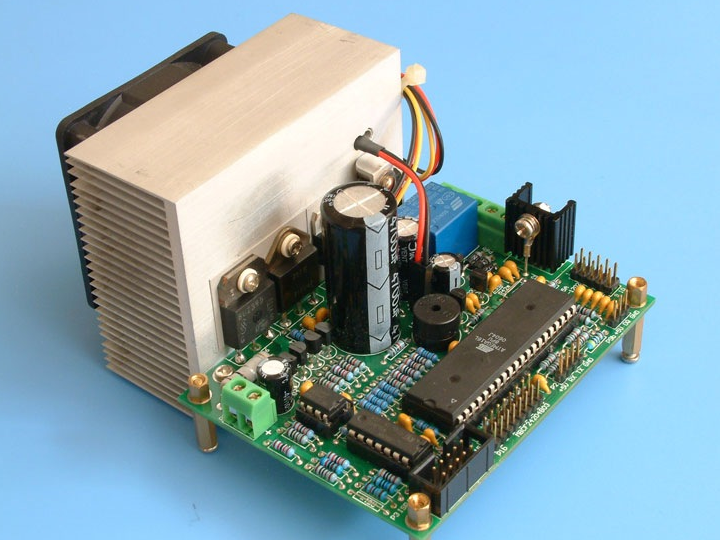

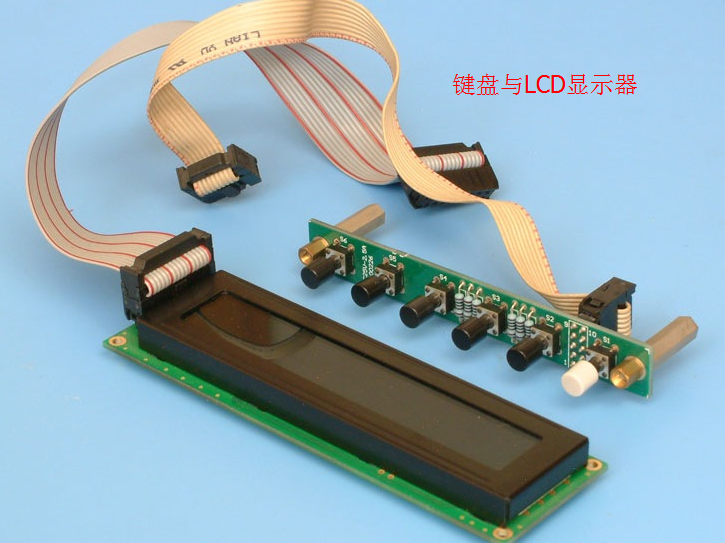

      该多功能数控稳压稳流电源采用atmega16L单片机控制，这个数控电源可作稳压、稳流电源使用，也可作为一个直流电子负载使用（恒流放电），可以用来测试电池容量或给电池充放电、元器件测试等用途。

具体参数介绍：

1.电源的输出电压0-25.00V连续可调，步进值0.025*2=0.05V。
2.电源的输出电流0-2.500A连续可调，步进值0.0025*2=0.005A。
3.恒流型电子负载放电电流0-2.500A连续可调，步进值0.0025*2=0.005A。
4.有充电、放电计时器，最小计时时间1分钟，最大计时时间99小时，可以精确控制充电时间，记录放电时间，测量电池容量。
5.一个由DS18B20组成的温度测量装置，可以设置控制温度0~120℃。

        电源可以工作在稳压状态，也可以工作在稳流状态，可在稳压、稳流状态自动切换。当把输出电流设置到大于负载电流时，Q7饱和导通，这时电源作为一个稳压电源使用。当把输出电压设置到大于负载电压时，Q5饱和导通，这时电源作为一个恒流电源使用。当设定好输出电压、输出电流时，电源可跟据负载变化情况，在稳压、稳流之间自动转换。为了电源运行可靠，电源设置一个散热控制系统，设有调整管子超功耗报警，电子负载超功耗报警，电子负载超电压报警，低压差设计。具体详见设计分析说明。

目录│文件列表:

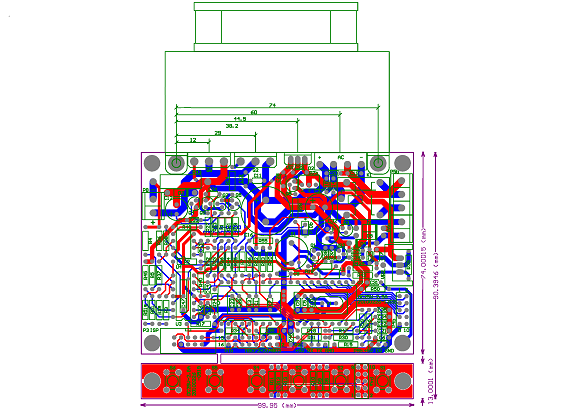

 │ 原理图和PCB截图.zip

 │ 带电子负载的稳压稳流电源元件表.xlsx

 │ 源代码.zip

 └ 电路分析讲解.doc
