低碳环境下新型电气能源系统优化配置与运行仿真研究

摘要：在“双碳”目标和新能源快速发展的背景下，传统电气能源系统面临碳排放高、新能源消纳能力不足以及运行调度灵活性较弱等问题。为提高系统低碳运行水平，本文以风电、光伏、储能、可控负荷和智慧电网为主要研究对象，开展低碳环境下新型电气能源系统优化配置与运行仿真研究。

项目简介

本项目面向低碳运行需求，构建了含风电、光伏、储能、可控负荷和智慧电网的新型电气能源系统，并基于 MATLAB/Simulink 实现优化配置与运行仿真分析。

系统概述

系统运行过程中，风电和光伏优先为负荷供电；当新能源出力大于负荷需求时，优先为储能系统充电，多余电能可通过电网进行外送；当新能源出力不足时，储能系统放电补偿功率缺额，若仍不能满足负荷需求，则由电网购电补充。通过 EMS 能量管理模块对储能充放电、电网购售电和负荷调节进行协调控制，使系统在满足负荷需求的同时降低电网购电量和碳排放水平。

本系统面向低碳运行和新能源高效利用需求，构建了一种包含风力发电、光伏发电、储能系统、可控负荷以及智慧电网交互的新型电气能源系统。系统以风电和光伏作为主要可再生能源发电单元，通过储能系统对新能源出力波动进行调节，并结合可控负荷和电网购售电机制实现源、网、荷、储协同运行。

系统在 MATLAB/Simulink 平台中进行建模与仿真，主要由典型日工况输入模块、风光发电模块、EMS 能量管理模块、储能与电网交互模块以及低碳评价输出模块组成。低碳评价部分以碳排放量最小为核心目标，同时综合考虑运行成本、新能源利用率、购电电量和负荷供电可靠性等指标，用于评估不同运行方案下系统的综合性能。仿真结果表明，该系统能够有效提升新能源利用水平，降低运行成本和碳排放量，具有较好的低碳运行效果。

系统架构

本系统采用“源—荷—储—网—控—评”一体化架构，主要由新能源发电层、负荷层、储能层、电网交互层、能量管理控制层和低碳评价层组成。各层之间通过功率信号、SOC 状态信号和调度控制信号进行连接，实现风电、光伏、储能、负荷和电网的协同运行。

Simulink 仿真模型搭建

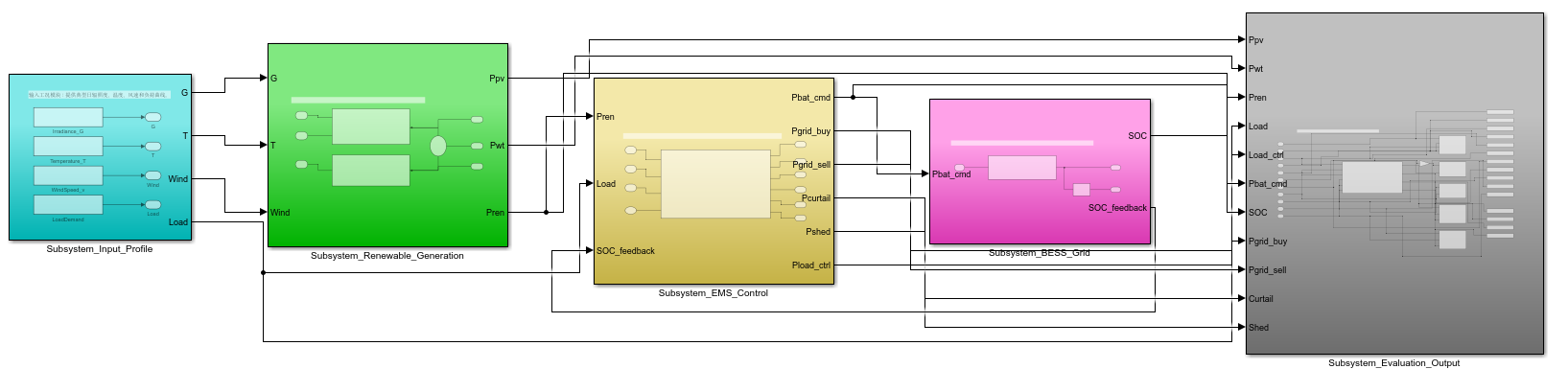

图1 Simulink总体模型

图2 典型日工况输入模块

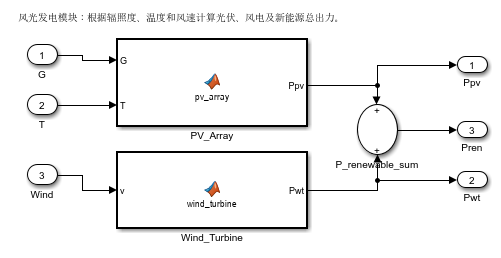

图3 风光发电模块

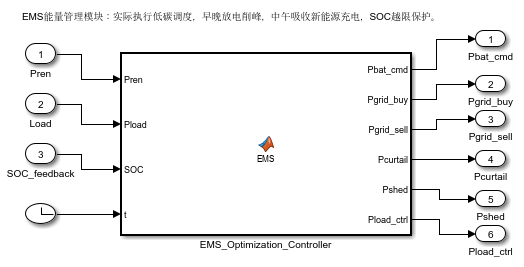

图4 EMS能量管理模块

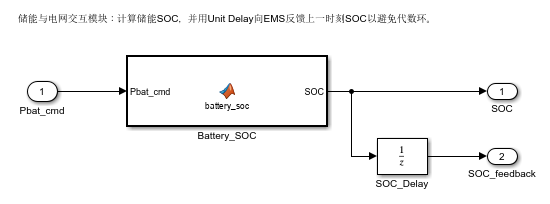

图5 储能与电网交互模块

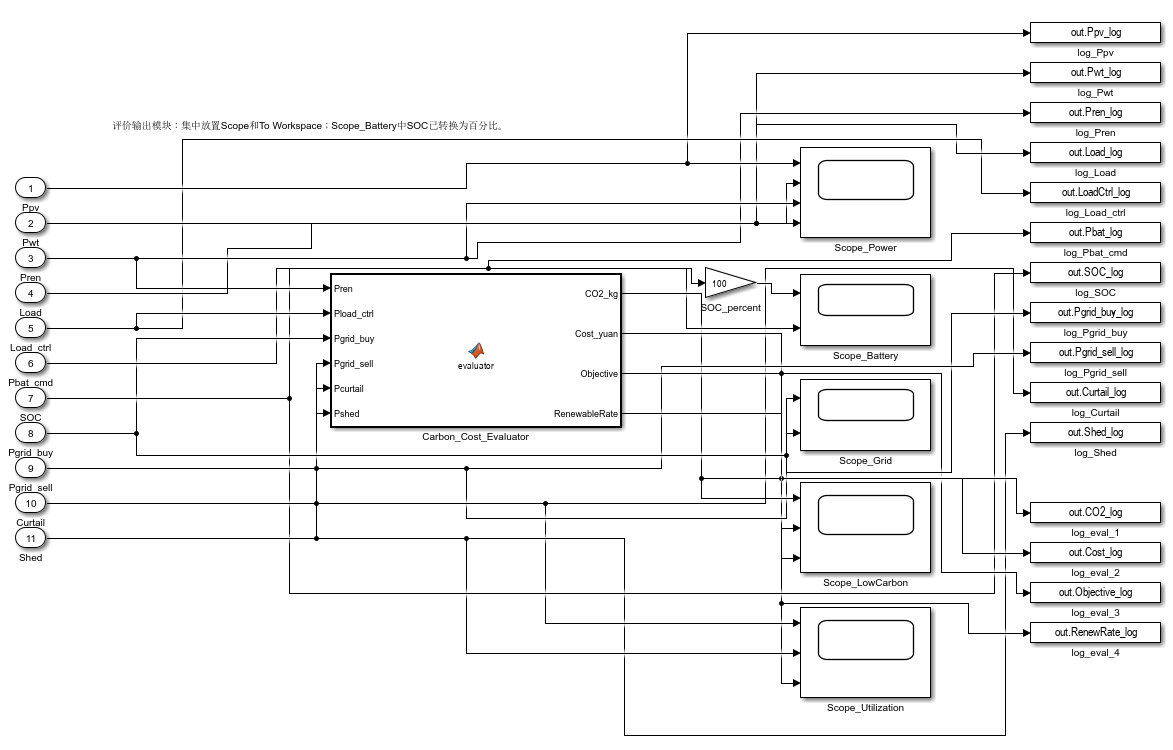

图6 低碳评价输出模块

快速开始

在 MATLAB 中运行模型生成脚本并启动仿真，即可查看风光储荷网系统的运行曲线、低碳评价指标和三方案对比结果。

环境要求

本项目基于 MATLAB/Simulink 平台开发，建议使用 MATLAB R2020b 及以上版本运行。运行环境需安装 Simulink 基础组件，并支持 MATLAB Function 模块、Scope 显示、To Workspace 数据输出以及固定步长离散仿真设置。硬件方面，普通 Windows 个人电脑即可完成模型生成、仿真运行和结果绘图，建议内存不低于 8 GB。

结果展示

信号完整性分析

图1 USB3.0差分对参数扫描结果

图2 不同传输线长度的眼图对比

图3 串扰随差分对间距的变化关系

图4 LVDS差分对参数扫描结果

图5 共模噪声抑制方案对比

图6 眼图闭合度分析

表1 USB3.0差分对设计参数

表2 LVDS差分对设计参数

FPGA设计

图7 异步FIFO写入阶段时序图

图8 异步FIFO完整工作波形

协议对比

图9 不同协议有效比特率对比

图10 协议开销组成分析

图11 ARQ重传协议性能对比

图12 ARQ窗口大小对性能的影响

图13 不同协议延迟对比

表3 高速接口协议性能对比表

应用验证

图14 星载CCD图像传输过程示意图

图15 误码率对CCD图像传输性能的影响

图16 不同接口传输CCD图像性能对比

图17 工业机器人协同控制仿真结果

图18 温度对接口可靠性的影响

图19 特殊环境下接口可靠性综合分析

结果点评

本项目围绕低碳环境下新型电气能源系统的优化配置与运行展开研究，整体模型结构较为完整，涵盖了风力发电、光伏发电、储能系统、可控负荷、智慧电网交互以及低碳评价等关键环节。Simulink 模型采用模块化设计，将系统划分为典型日工况输入、风光发电、EMS 能量管理、储能与电网交互和低碳评价输出等子系统，结构清晰，便于参数调整和后续扩展，具有较好的工程实现性。

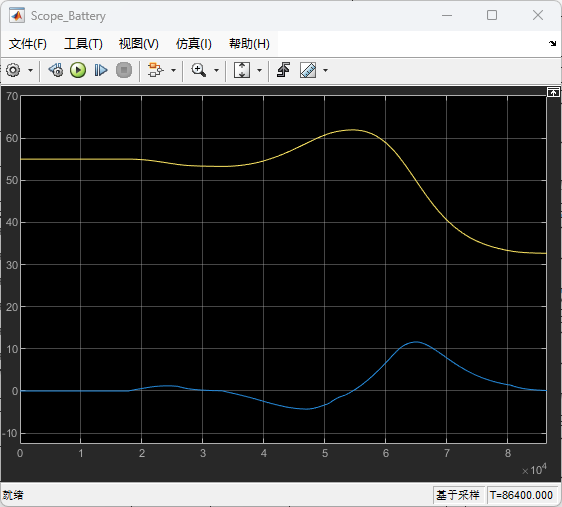

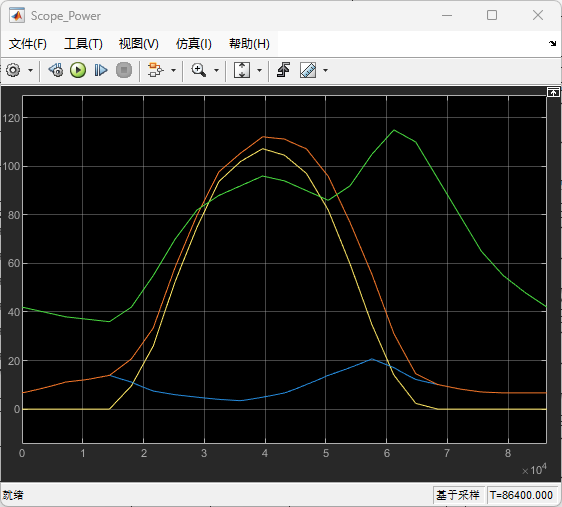

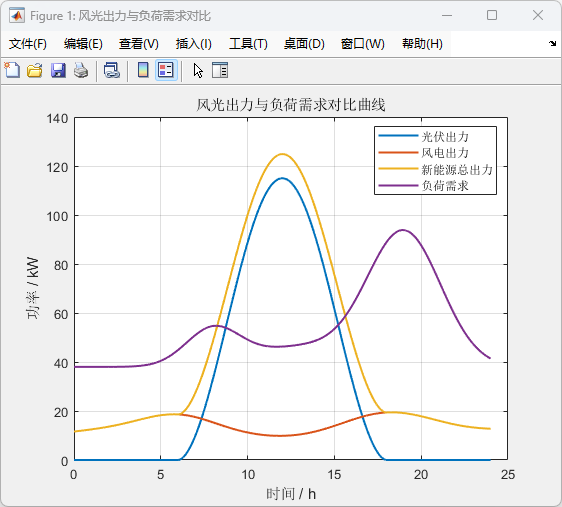

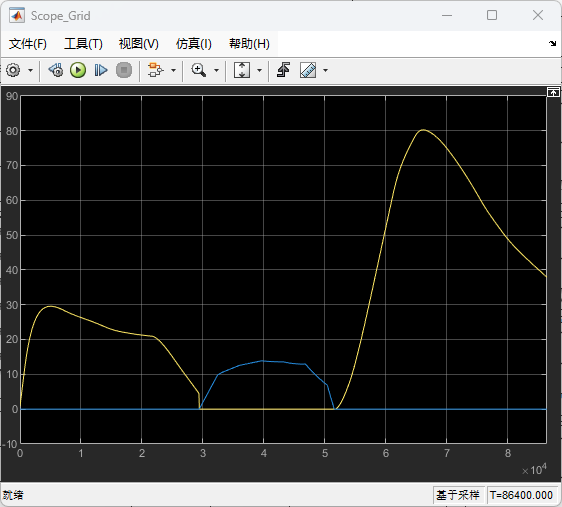

从仿真结果来看，风电和光伏出力能够随风速、辐照度等外部条件变化而变化，较好体现了新能源发电的波动性和间歇性。储能系统在新能源出力充足时进行充电，在负荷高峰和新能源不足时进行放电，SOC 始终保持在安全运行范围内，说明所设计的能量管理策略能够兼顾功率平衡和储能安全约束。电网购电与售电功率曲线变化较为平稳，表明系统能够通过储能和电网交互实现源荷协调。

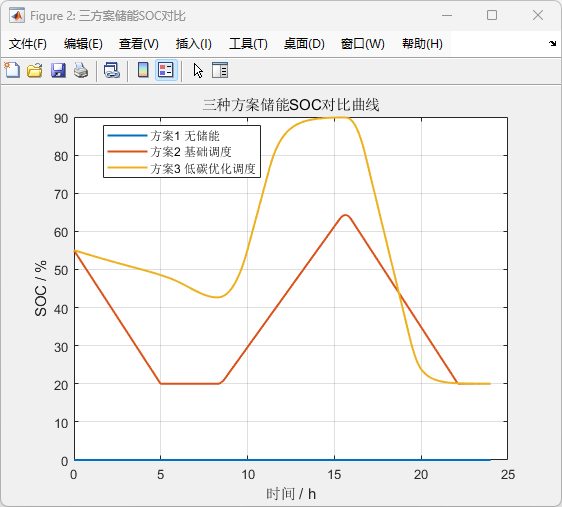

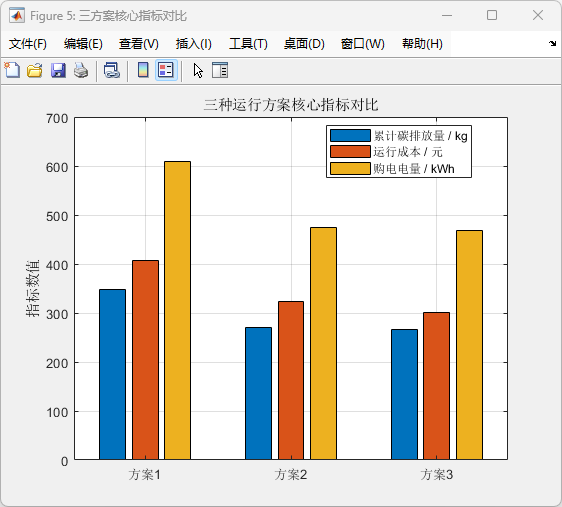

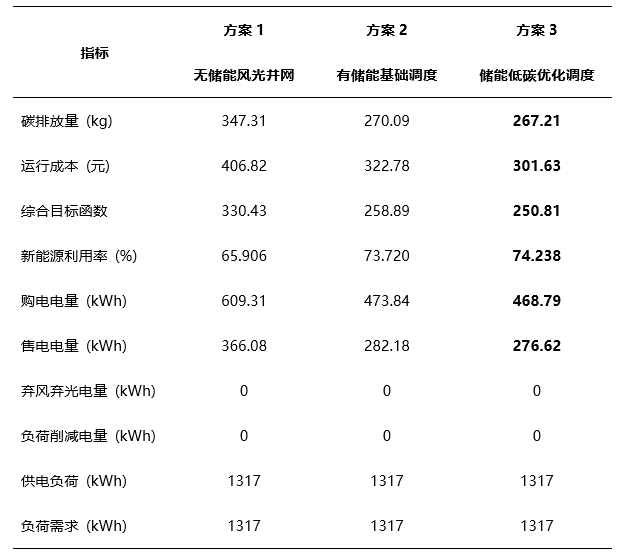

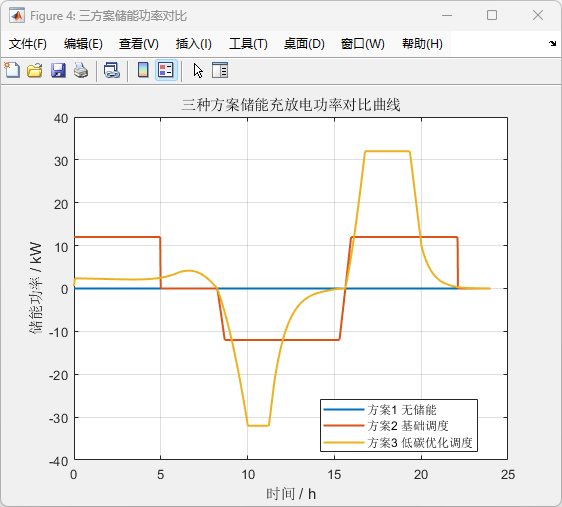

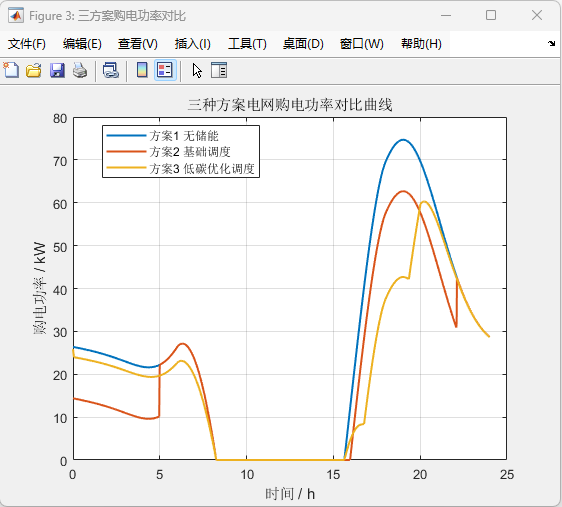

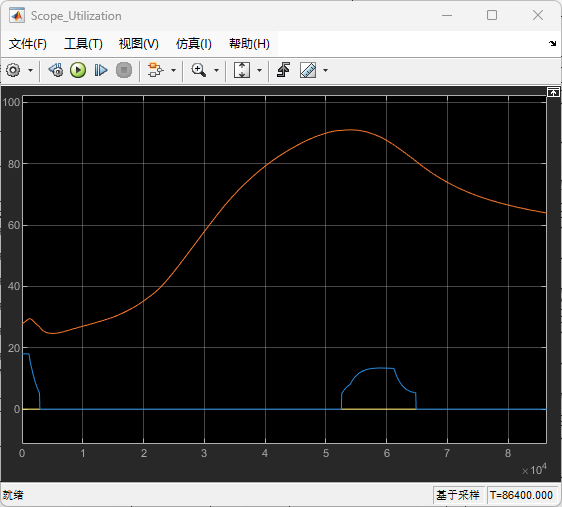

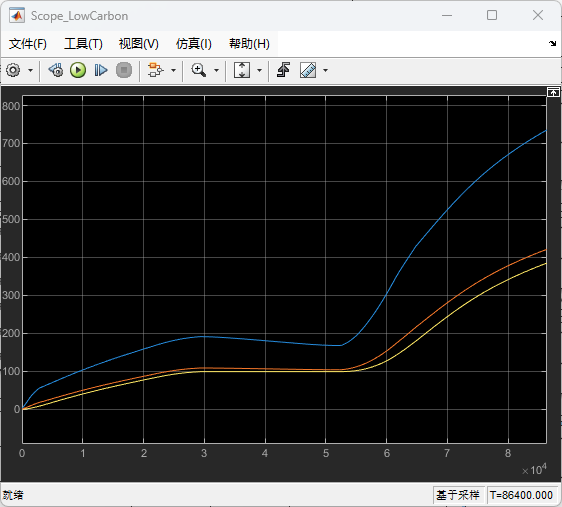

三种运行方案对比结果表明，加入储能系统和采用低碳优化调度策略后，系统运行性能得到明显改善。与无储能风光并网方案相比，储能低碳优化调度方案的碳排放量降低 23.06%，运行成本降低 25.86%，购电电量降低 23.06%，新能源利用率由 65.906% 提高至 74.238%。结果说明，储能系统能够有效缓解新能源出力与负荷需求之间的时序不匹配问题，而低碳优化调度策略能够进一步降低系统对电网购电的依赖，提高新能源利用水平和低碳运行效果。

本项目建模思路清晰，系统结构完整，仿真结果趋势合理，能够较好支撑“低碳环境下新型电气能源系统优化配置与运行仿真研究”的设计目标，具有一定的工程应用参考价值。后续可进一步引入更复杂的电价机制、实际气象数据和优化算法，以提高模型的实用性和精细化程度。

项目资源

包括完整的项目源代码、演示视频、运行截图，开箱即用。
