摘要：随着电子设备互联需求的快速增长，高速数据传输接口已成为现代电子系统的关键支撑技术。本文针对星载、工业等特殊应用场景的需求，系统研究了USB3.0、LVDS等高速接口的信号完整性优化、多协议融合设计及环境可靠性增强技术。
项目简介
本项目创新性地提出了LVDS与USB3.0的多协议融合接口架构 ，实现了高精度阻抗设计（误差<0.1%）、动态协议切换和环境可靠性增强，通过系统化仿真验证了方案在星载CCD图像传输和工业机器人控制中的有效性。
系统概述
系统运行过程中，风电和光伏优先为负荷供电；当新能源出力大于负荷需求时，优先为储能系统充电，多余电能可通过电网进行外送；当新能源出力不足时，储能系统放电补偿功率缺额，若仍不能满足负荷需求，则由电网购电补充。通过 EMS 能量管理模块对储能充放电、电网购售电和负荷调节进行协调控制，使系统在满足负荷需求的同时降低电网购电量和碳排放水平。
本系统面向低碳运行和新能源高效利用需求，构建了一种包含风力发电、光伏发电、储能系统、可控负荷以及智慧电网交互的新型电气能源系统。系统以风电和光伏作为主要可再生能源发电单元，通过储能系统对新能源出力波动进行调节，并结合可控负荷和电网购售电机制实现源、网、荷、储协同运行。
系统在 MATLAB/Simulink 平台中进行建模与仿真，主要由典型日工况输入模块、风光发电模块、EMS 能量管理模块、储能与电网交互模块以及低碳评价输出模块组成。低碳评价部分以碳排放量最小为核心目标，同时综合考虑运行成本、新能源利用率、购电电量和负荷供电可靠性等指标，用于评估不同运行方案下系统的综合性能。仿真结果表明，该系统能够有效提升新能源利用水平，降低运行成本和碳排放量，具有较好的低碳运行效果。
系统架构

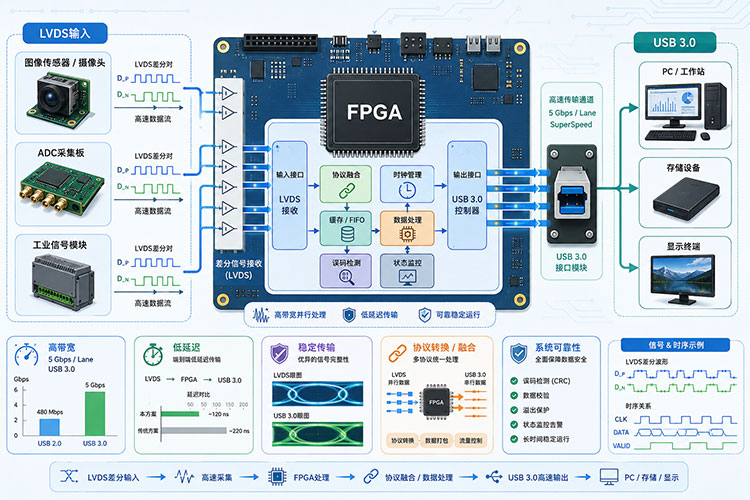

本研究构建了一个从物理层到应用层的完整高速数据传输接口系统架构。物理层采用微带线传输线模型，通过阻抗匹配和共模噪声抑制技术保证信号完整性；逻辑层基于FPGA实现多协议融合接口，包含8b/10b编解码器、USB3.0数据包处理模块、LVDS串并转换模块和异步FIFO跨时钟域同步模块，支持LVDS与USB3.0的动态切换；协议层实现了停等ARQ、回退N帧ARQ和选择重传ARQ三种重传机制，提升链路可靠性；应用层针对星载CCD图像传输和工业机器人协同控制两个典型场景进行验证。整个系统架构采用模块化设计，各层次功能独立且接口统一，实现了高速、可靠、灵活的数据传输。
结果展示
信号完整性分析

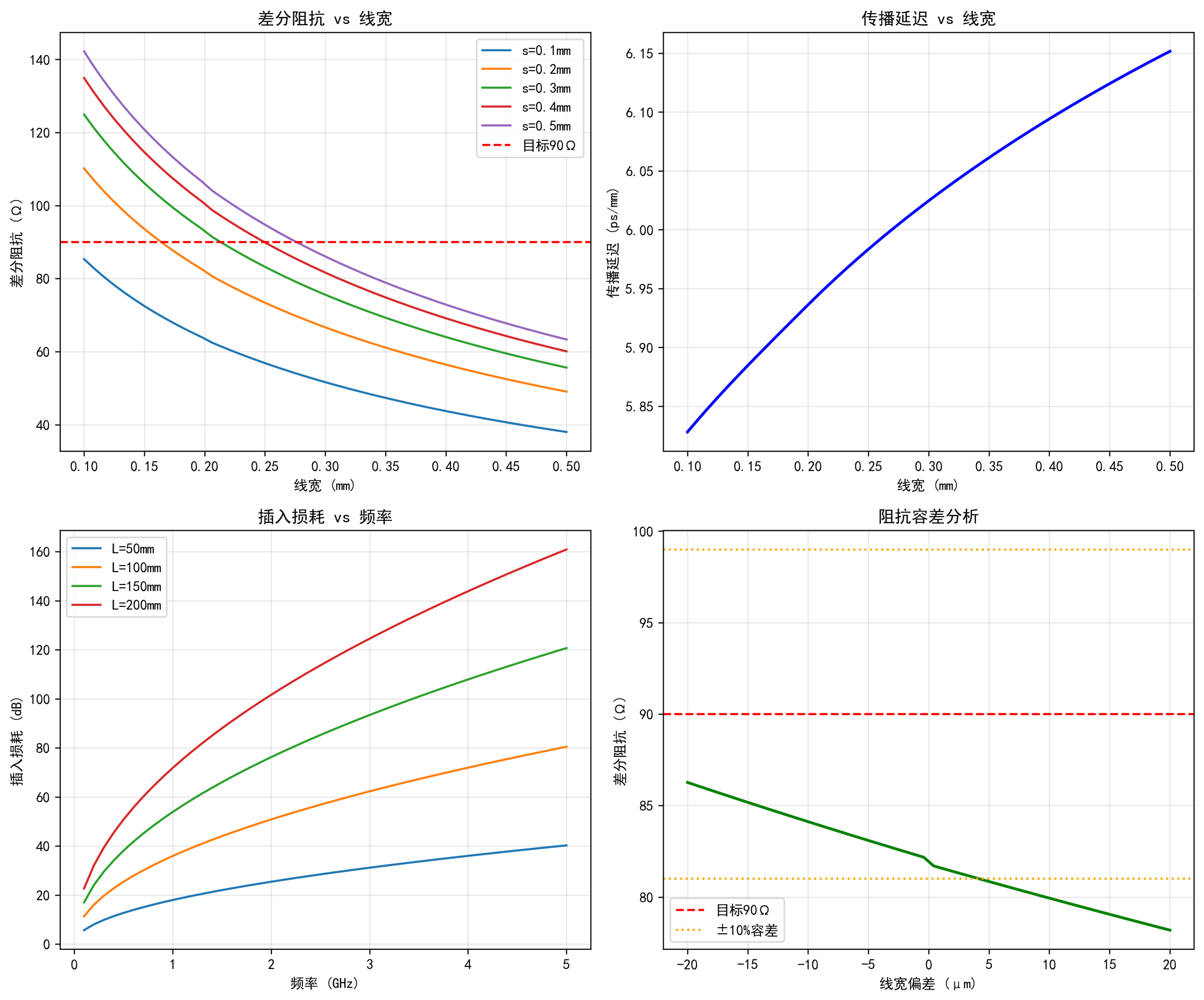

图1 USB3.0差分对参数扫描结果

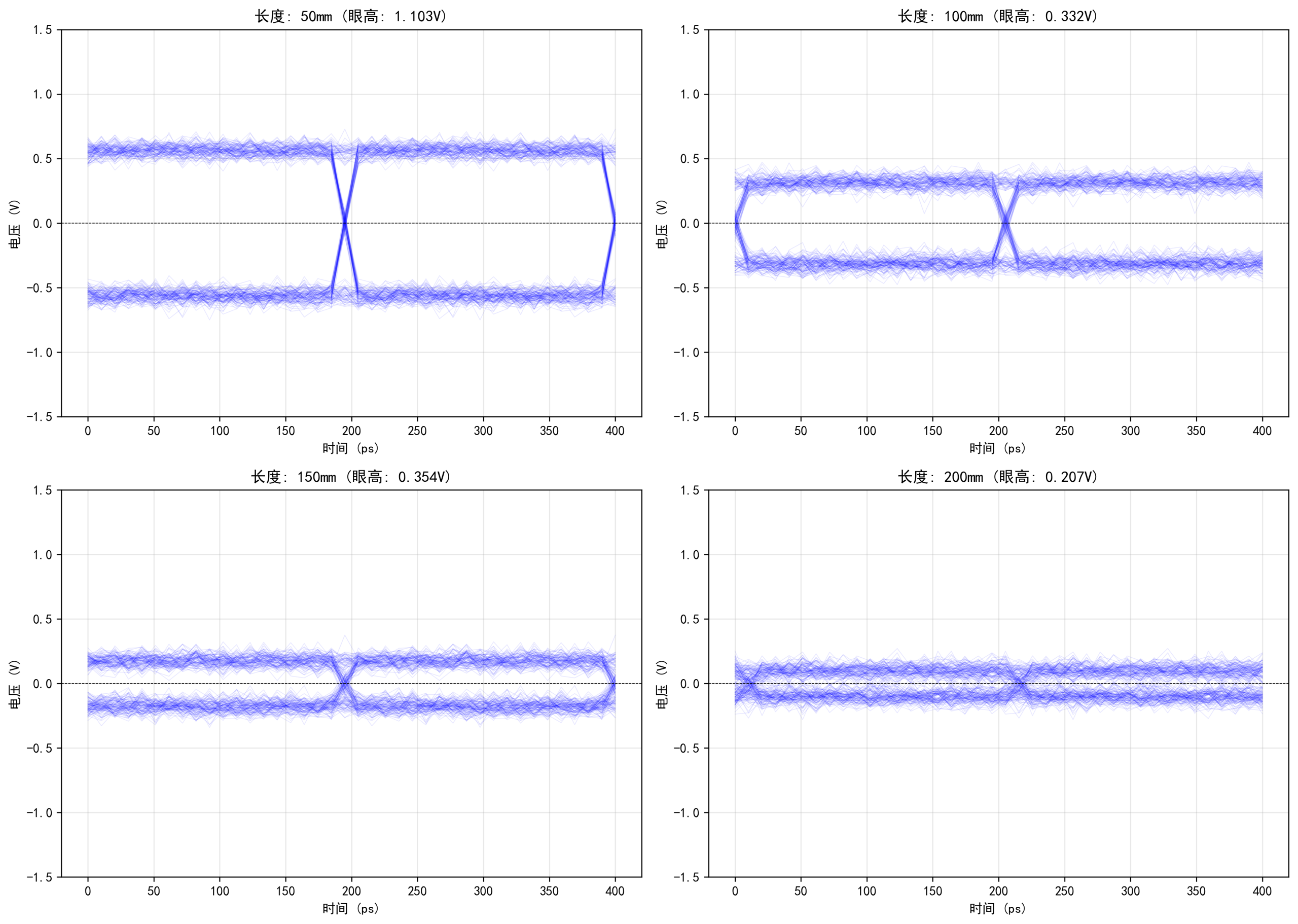

图2 不同传输线长度的眼图对比

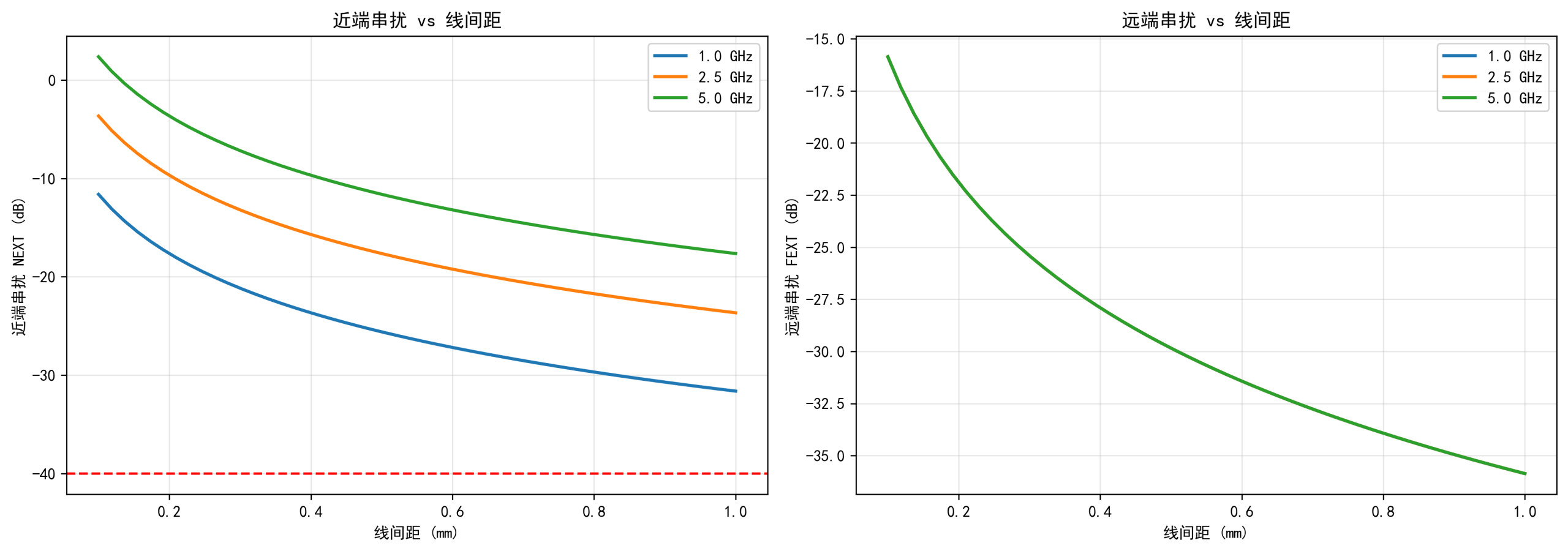

图3 串扰随差分对间距的变化关系

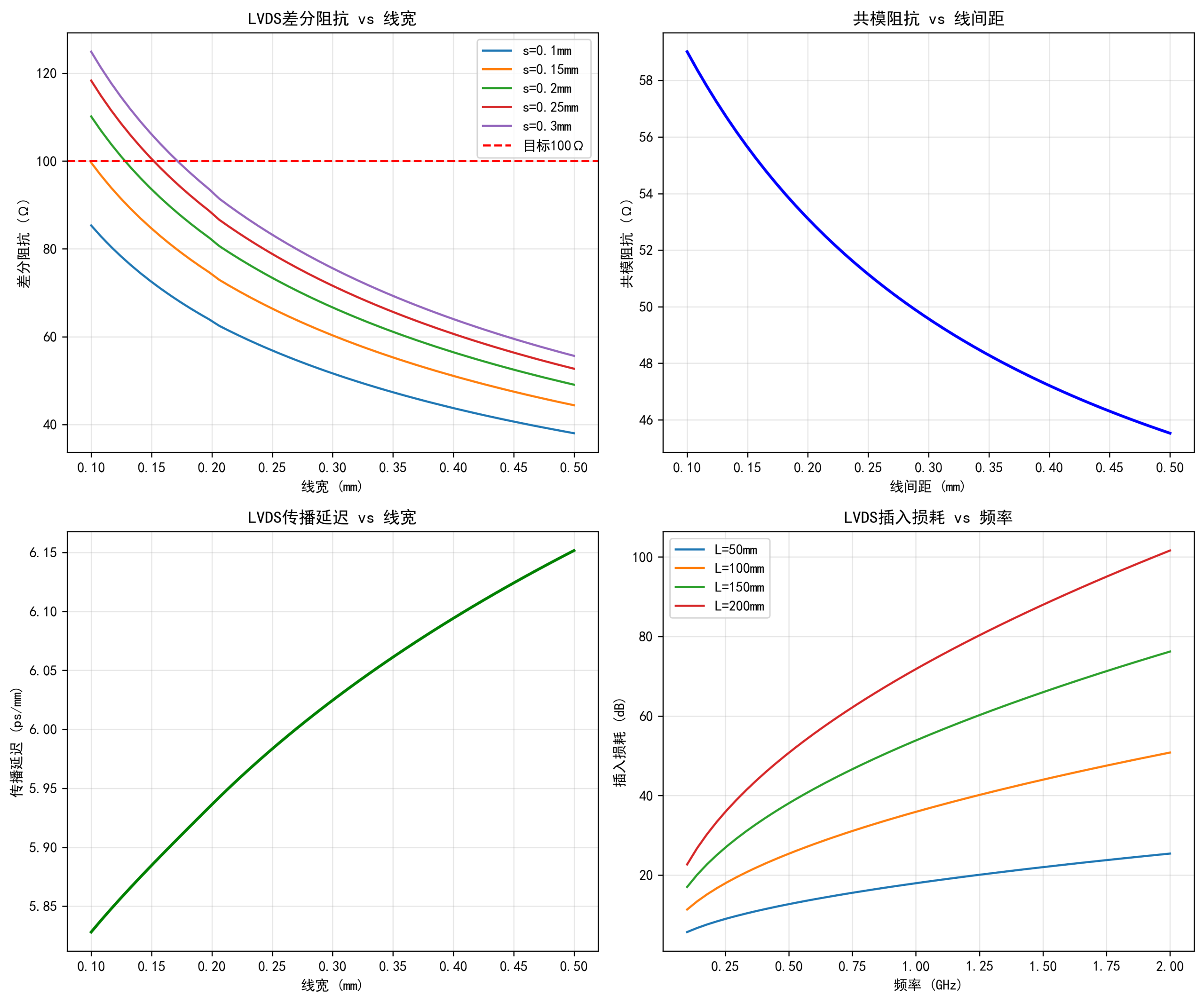

图4 LVDS差分对参数扫描结果

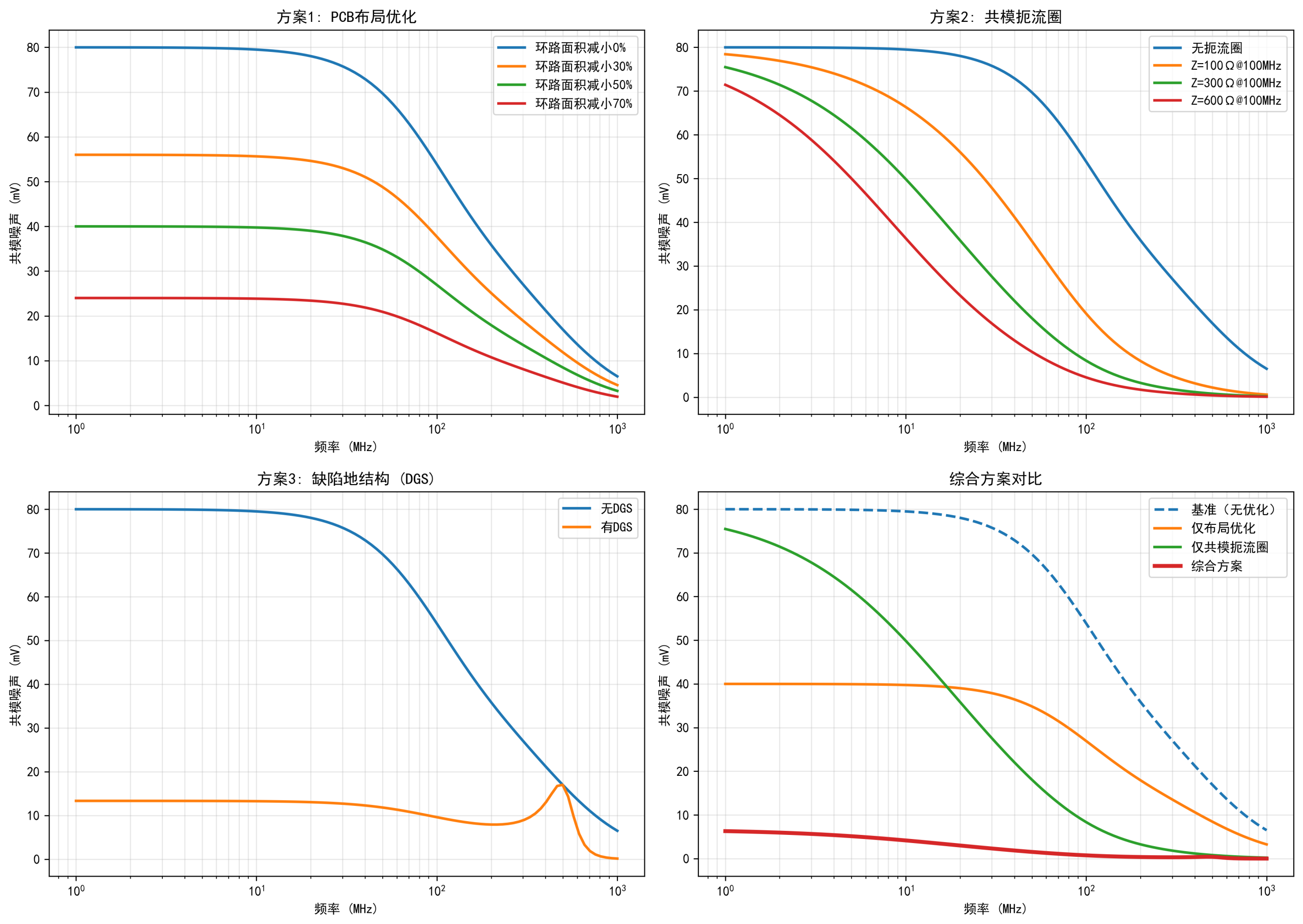

图5 共模噪声抑制方案对比

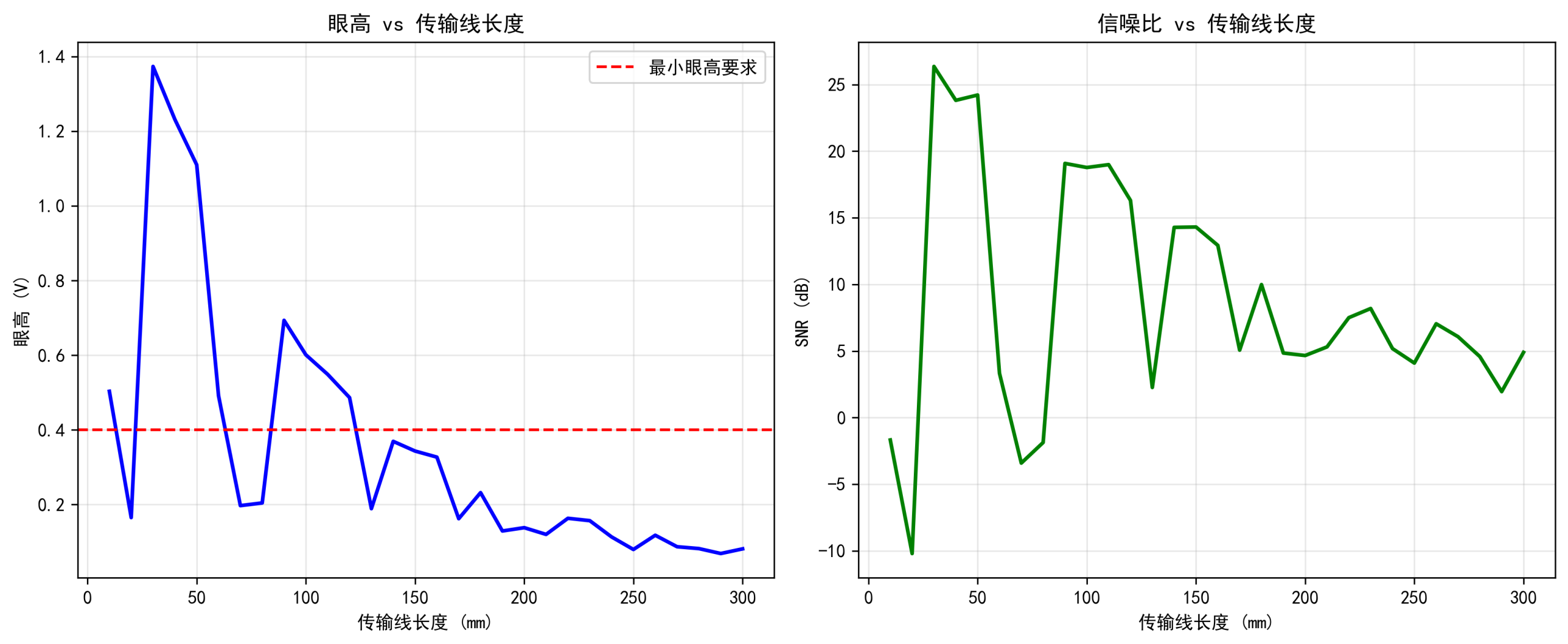

图6 眼图闭合度分析

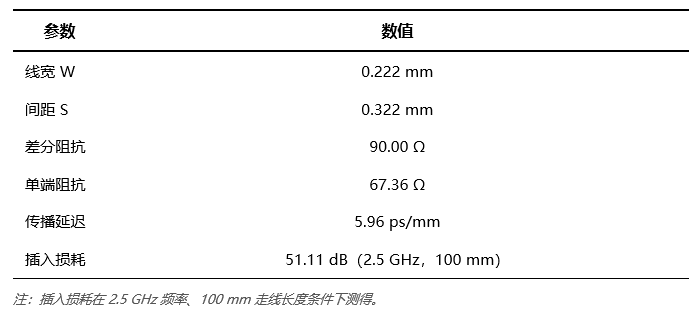

表1 USB3.0差分对设计参数

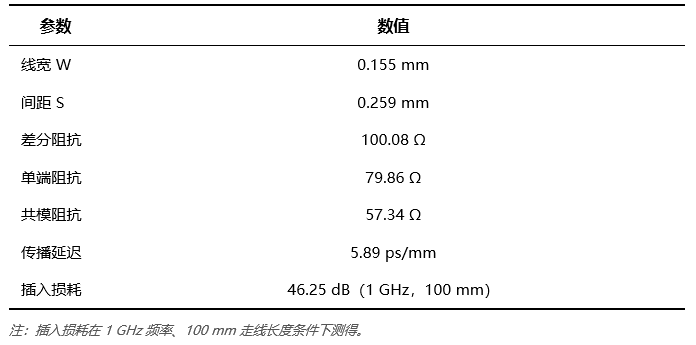

表2 LVDS差分对设计参数
FPGA设计

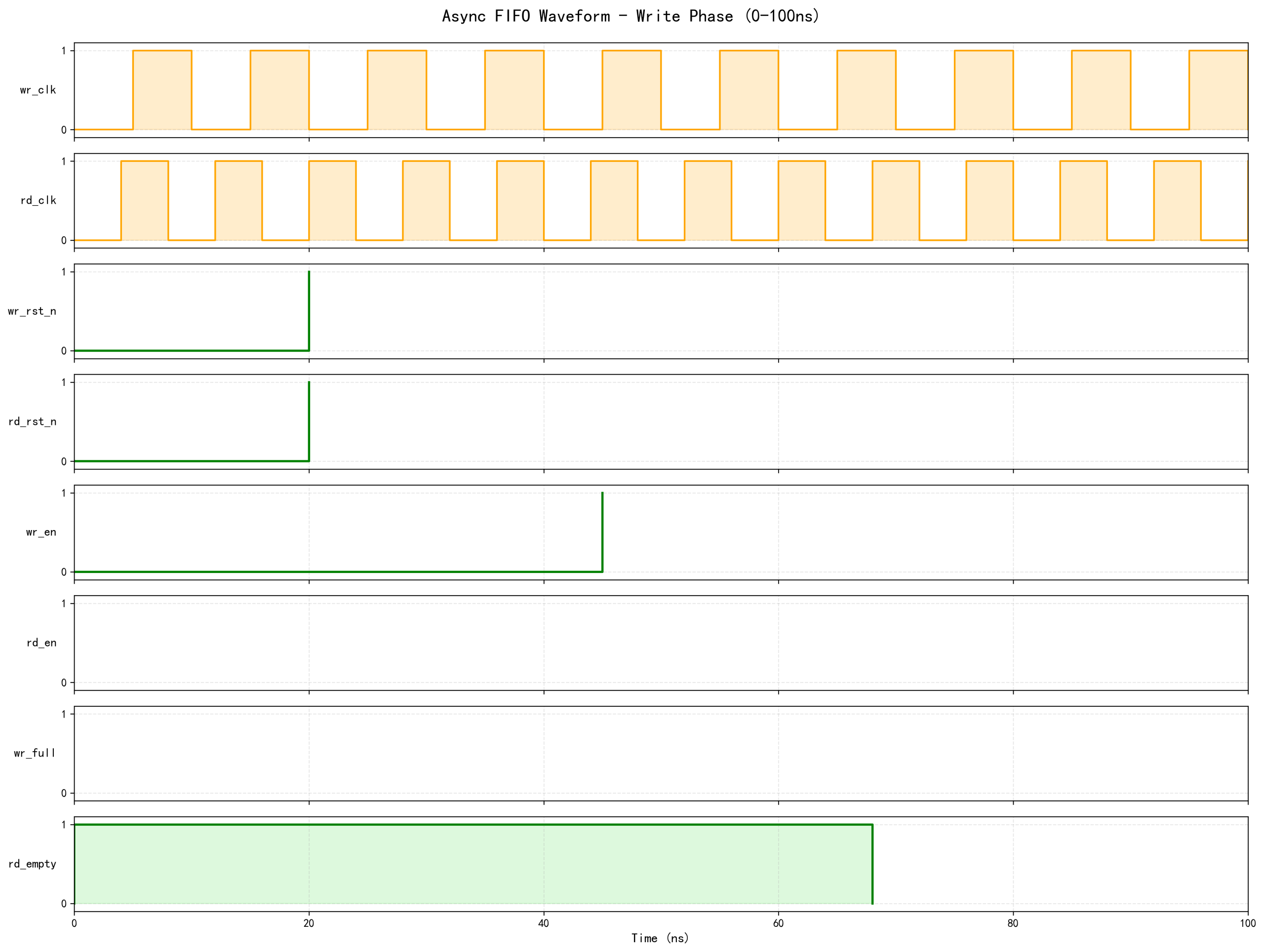

图7 异步FIFO写入阶段时序图

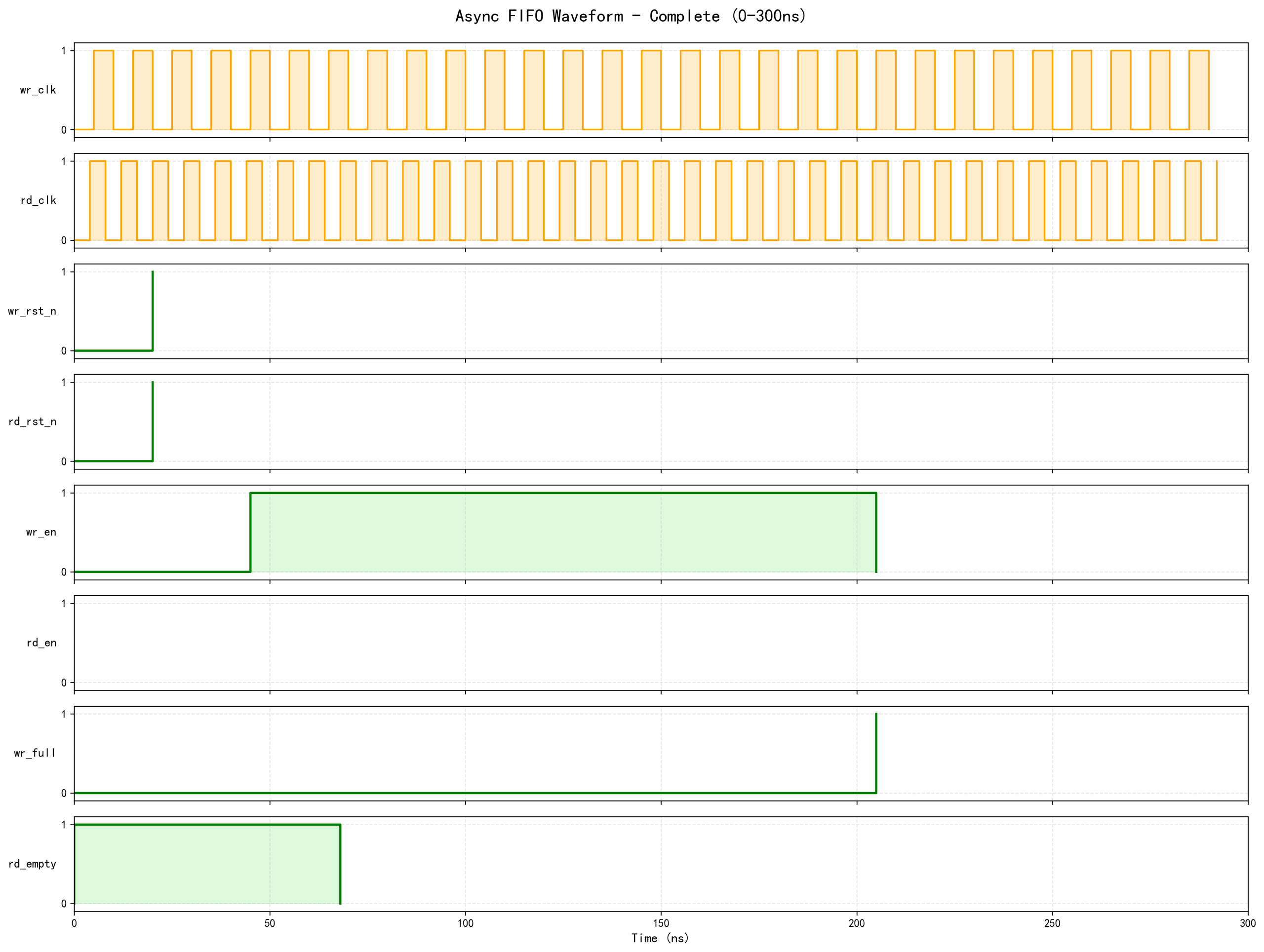

图8 异步FIFO完整工作波形
协议对比

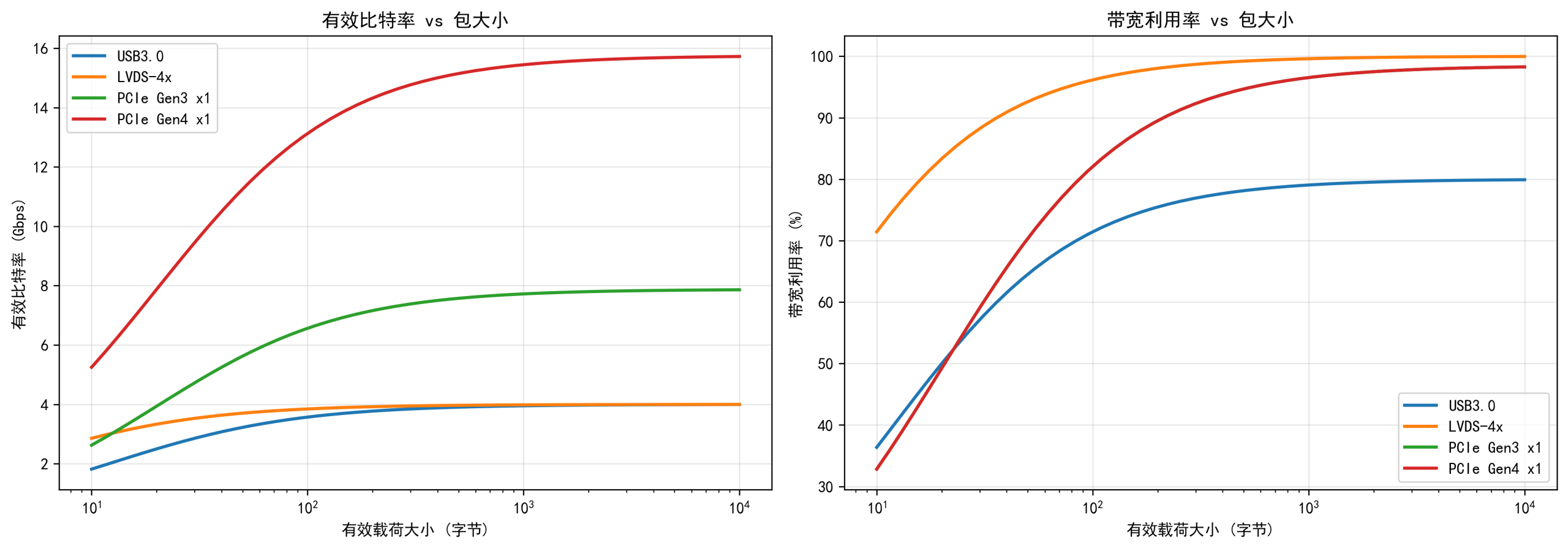

图9 不同协议有效比特率对比

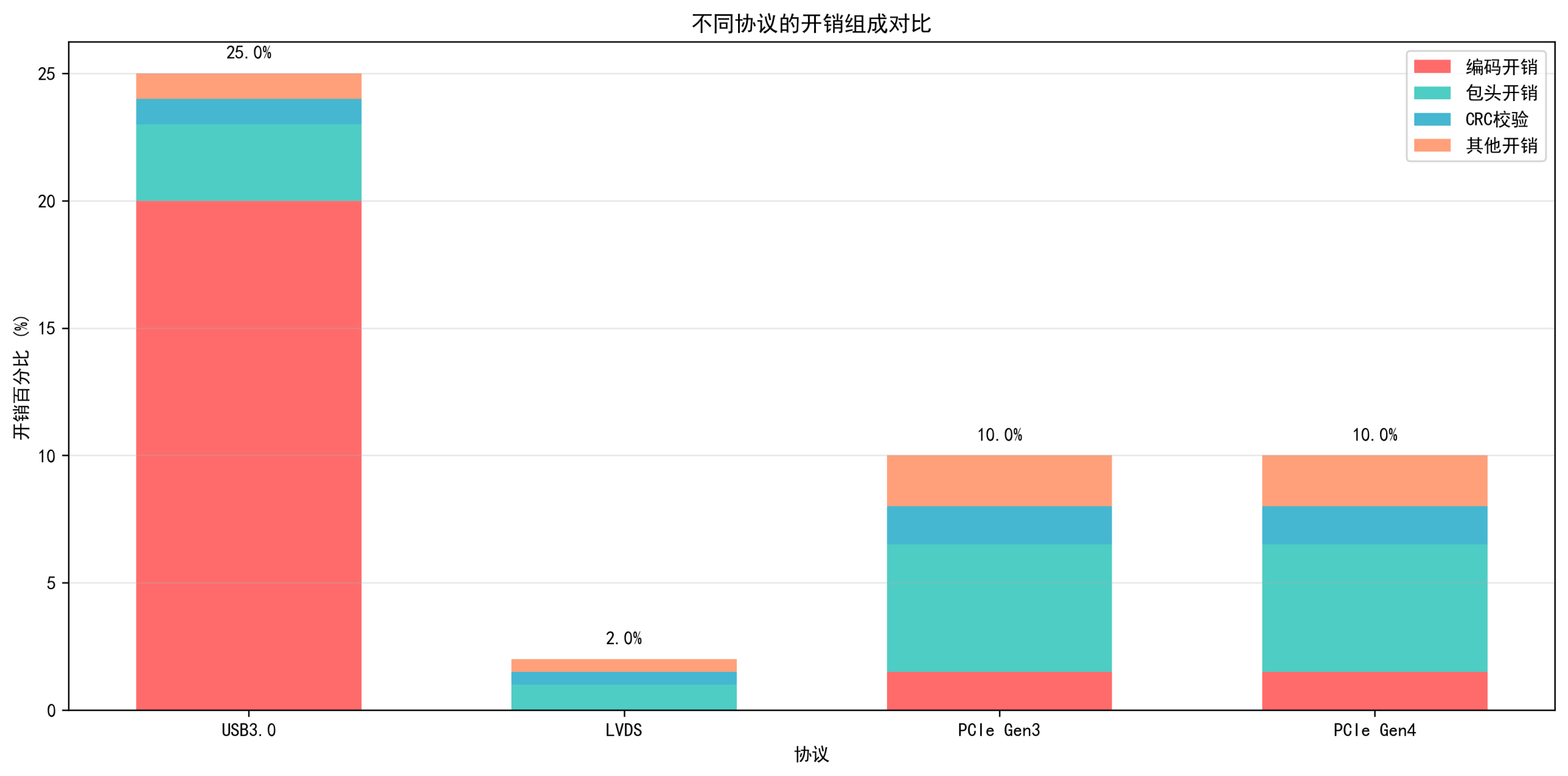

图10 协议开销组成分析

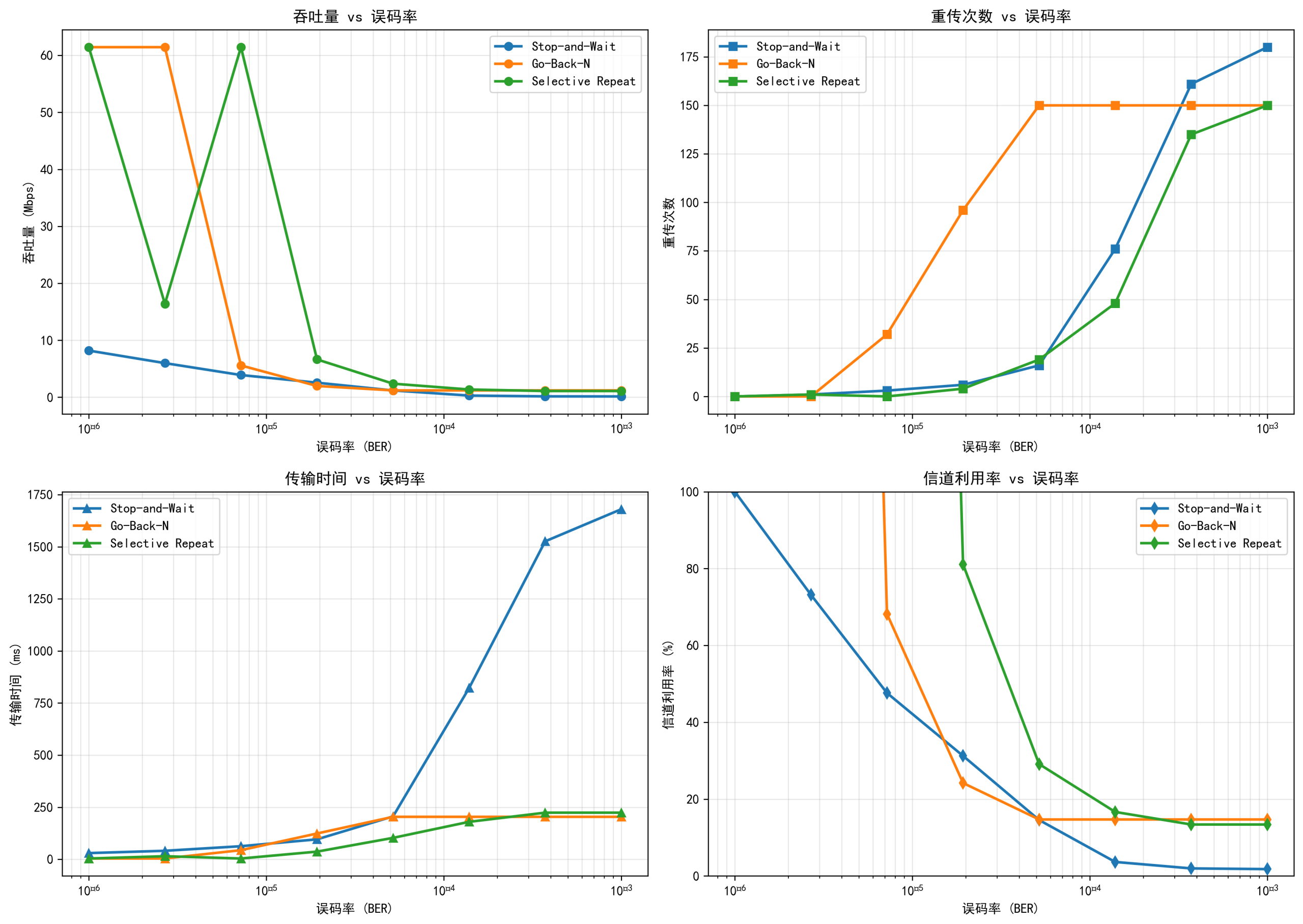

图11 ARQ重传协议性能对比

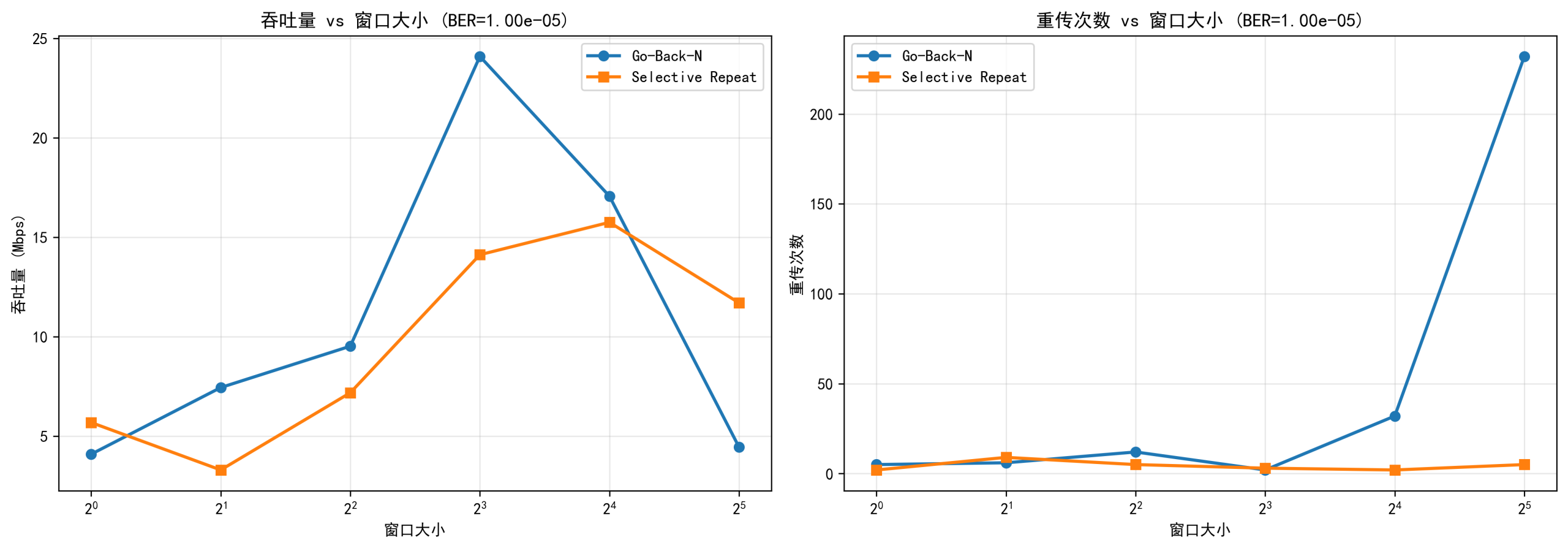

图12 ARQ窗口大小对性能的影响

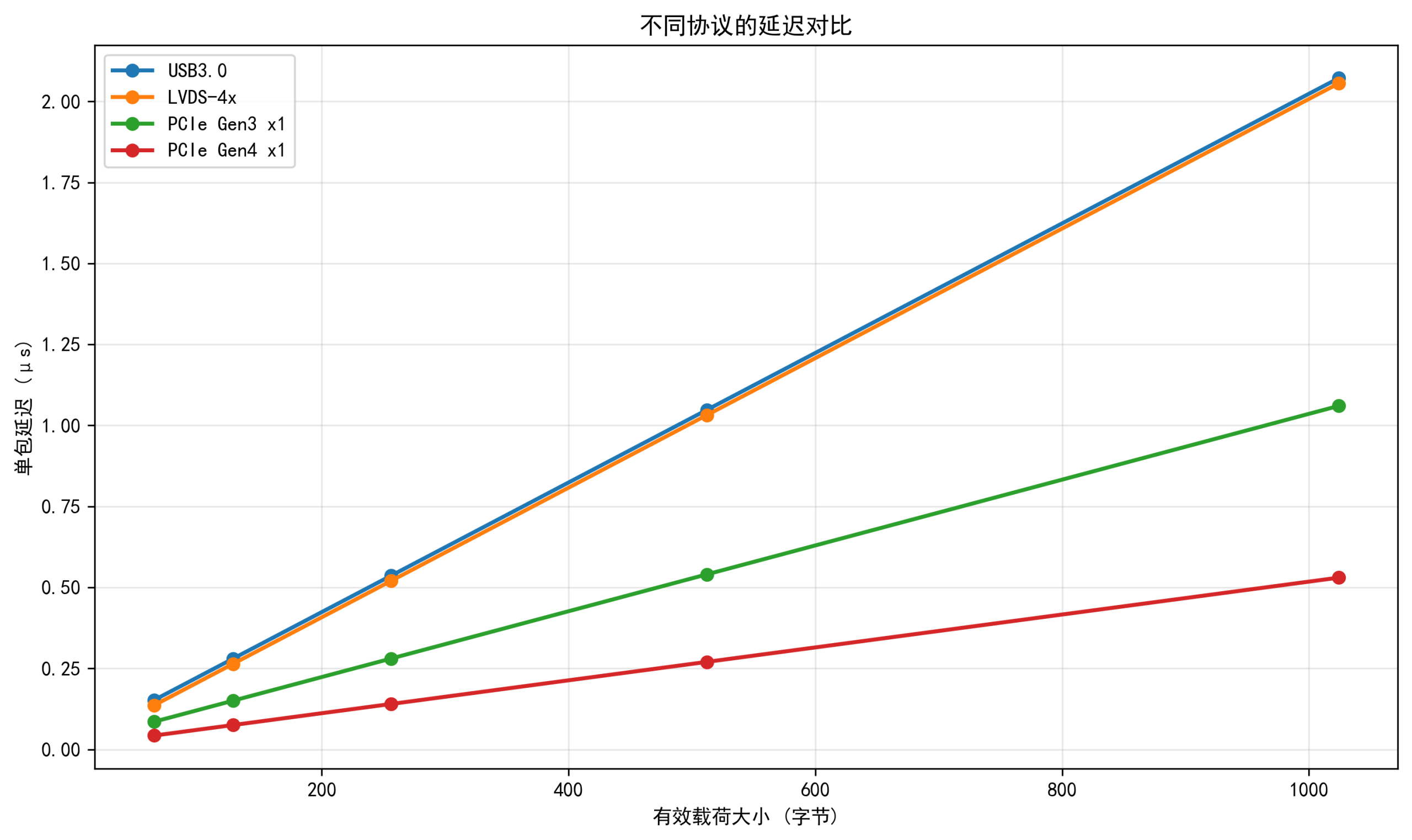

图13 不同协议延迟对比

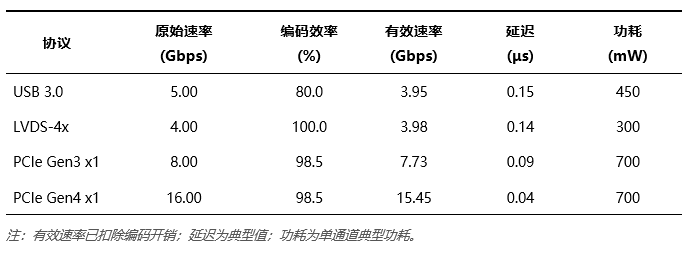

表3 高速接口协议性能对比表
应用验证

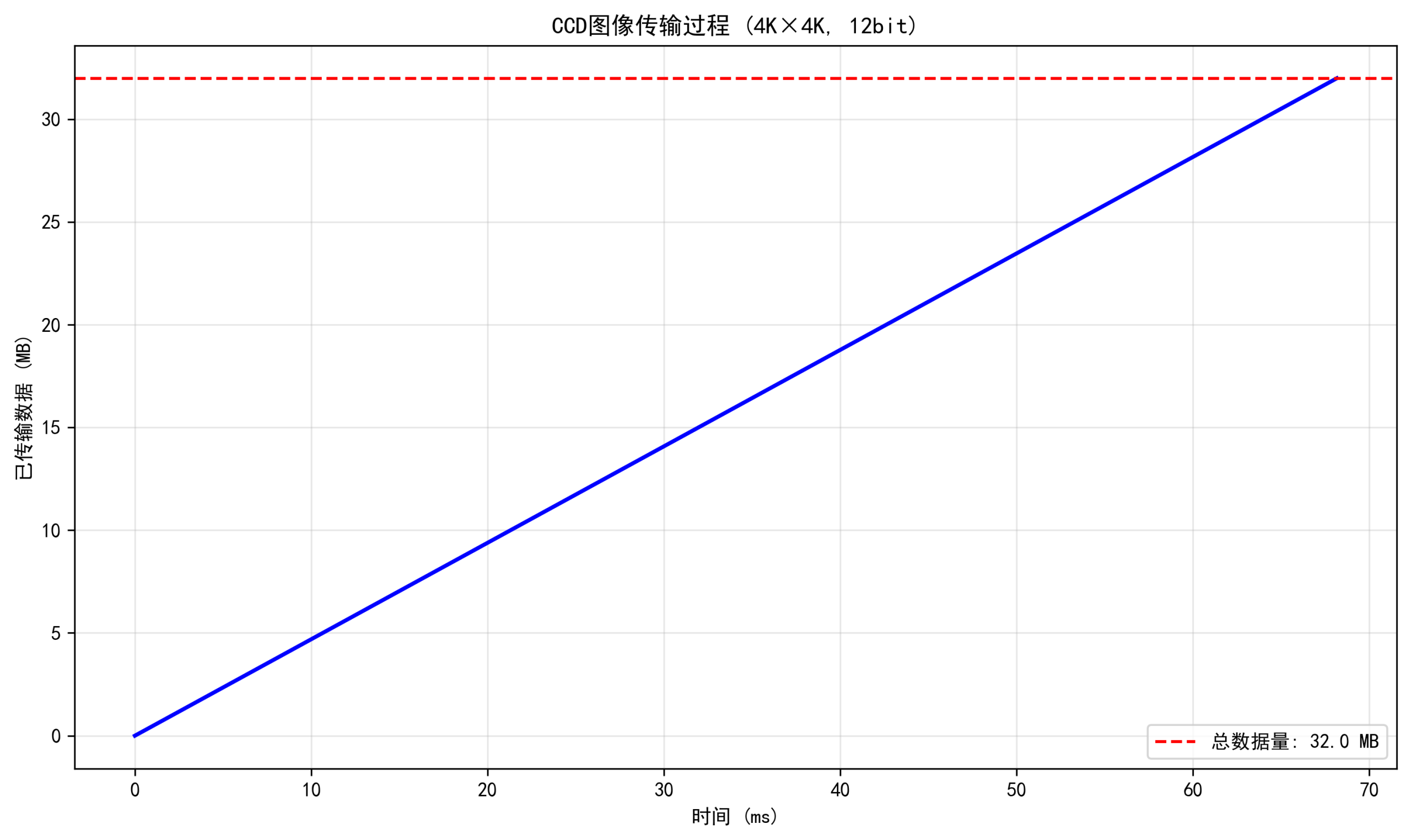

图14 星载CCD图像传输过程示意图

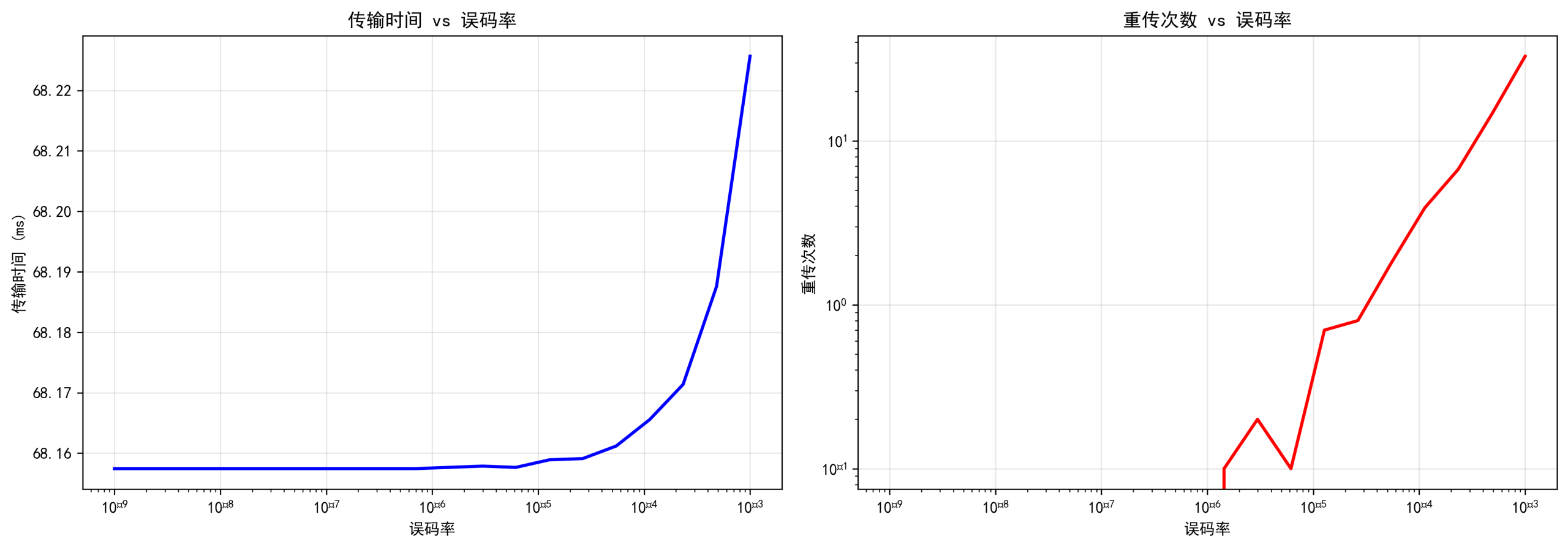

图15 误码率对CCD图像传输性能的影响

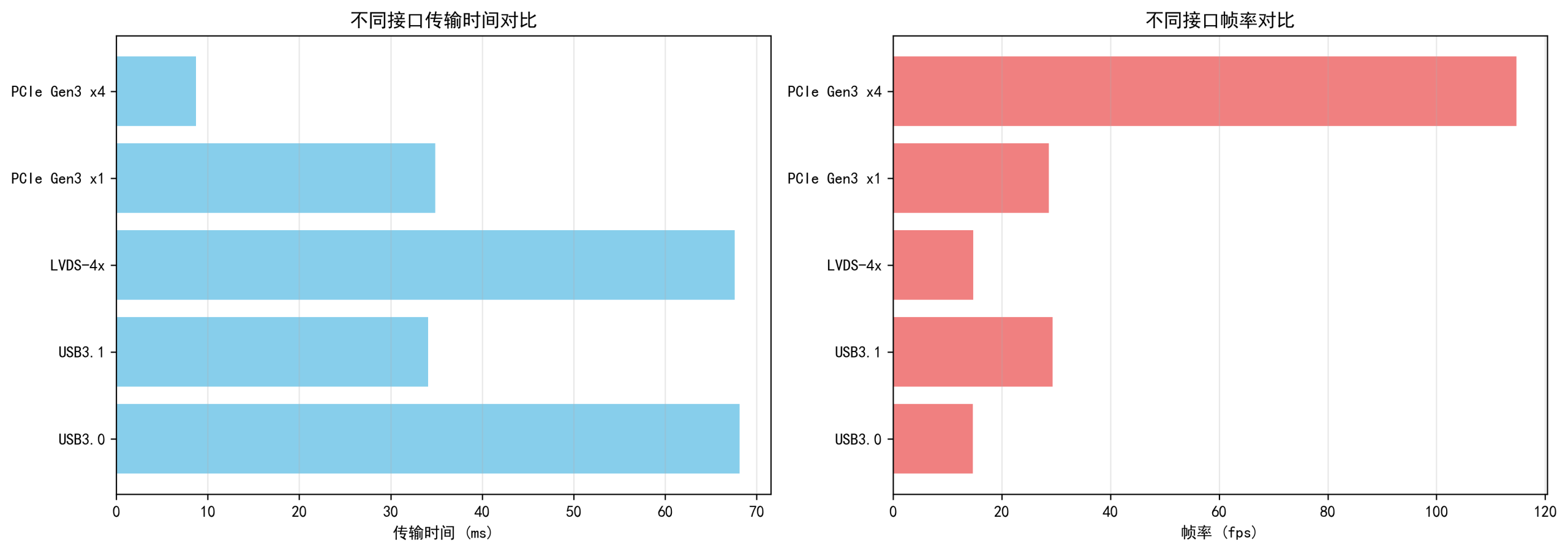

图16 不同接口传输CCD图像性能对比

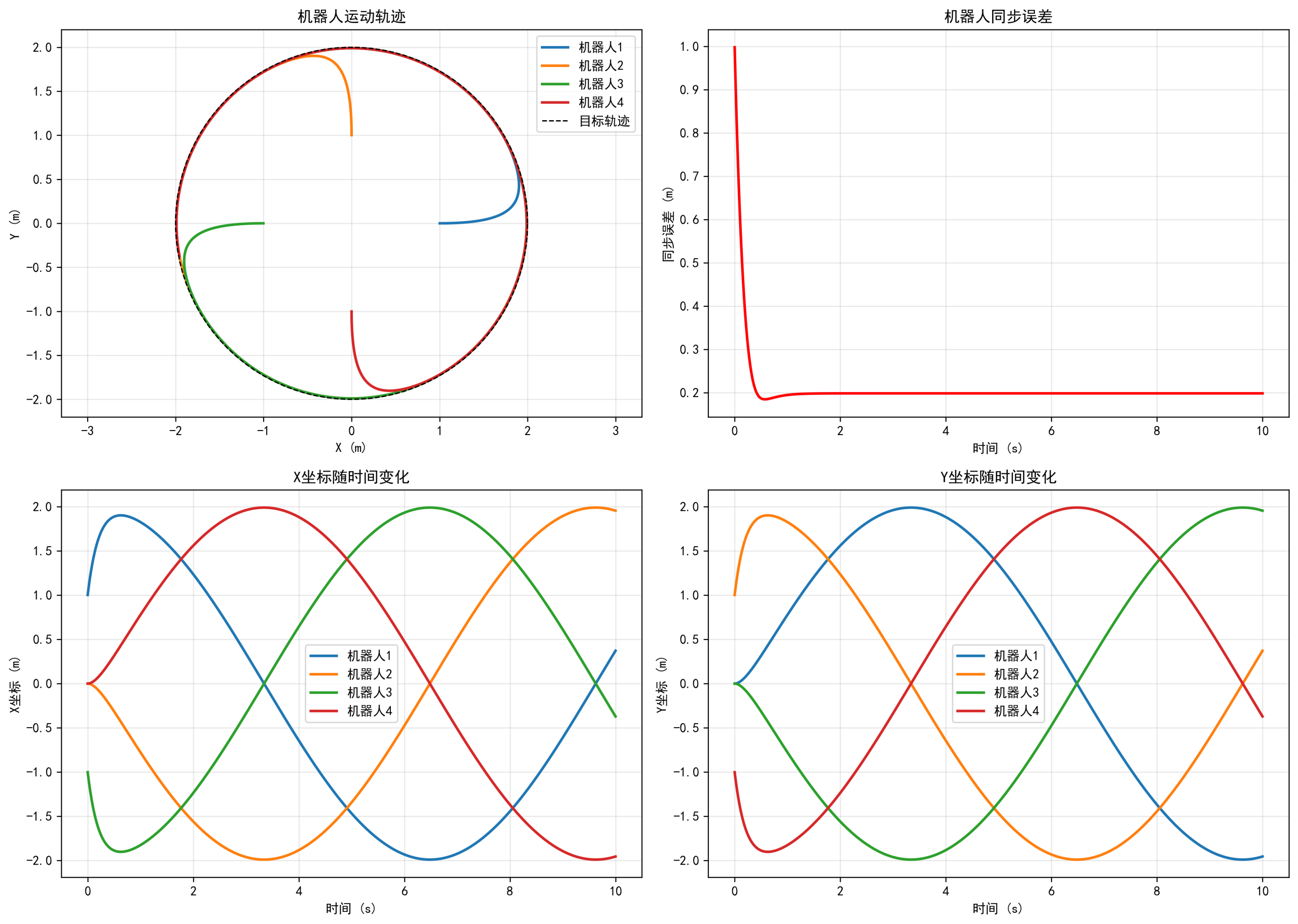

图17 工业机器人协同控制仿真结果

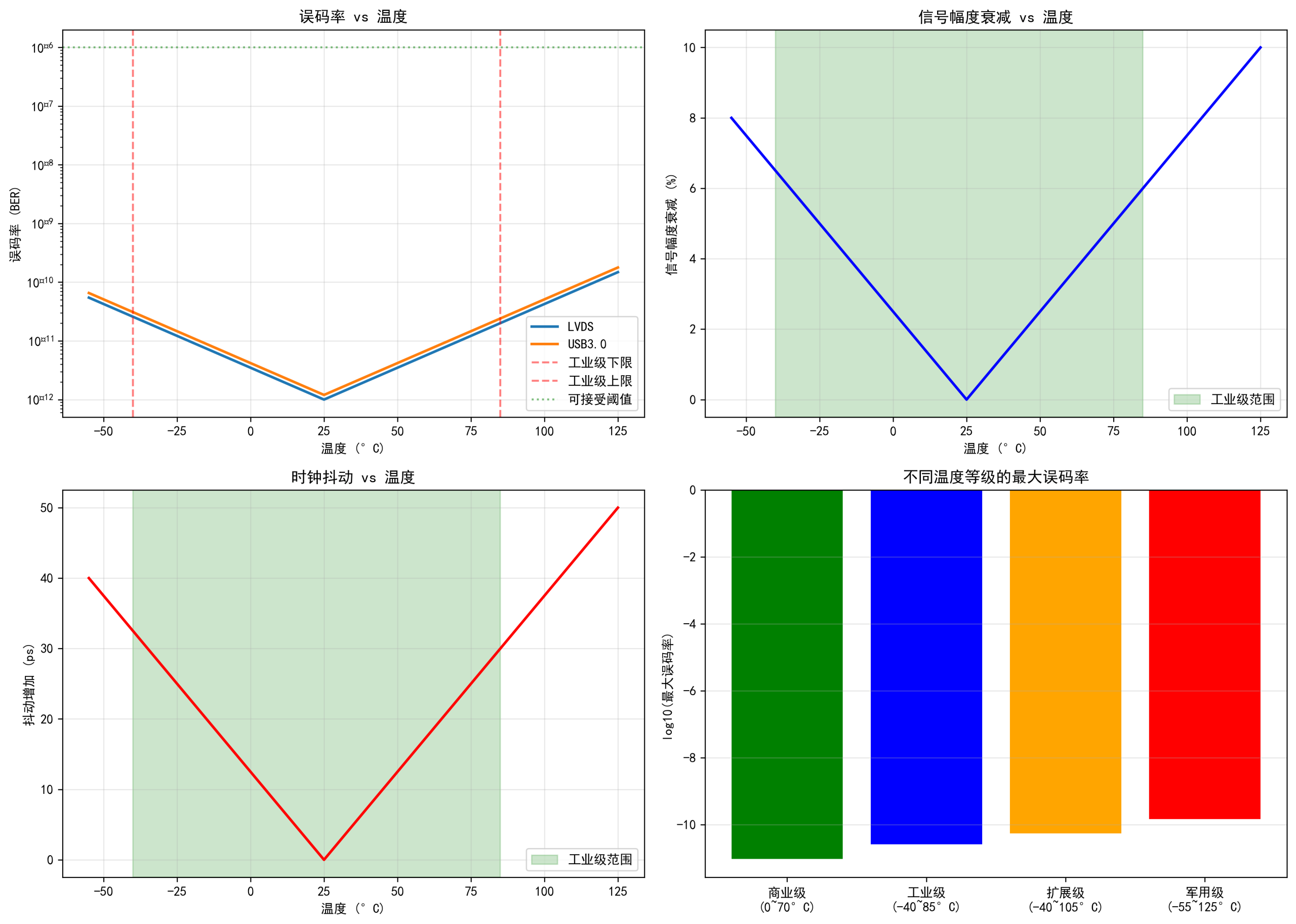

图18 温度对接口可靠性的影响

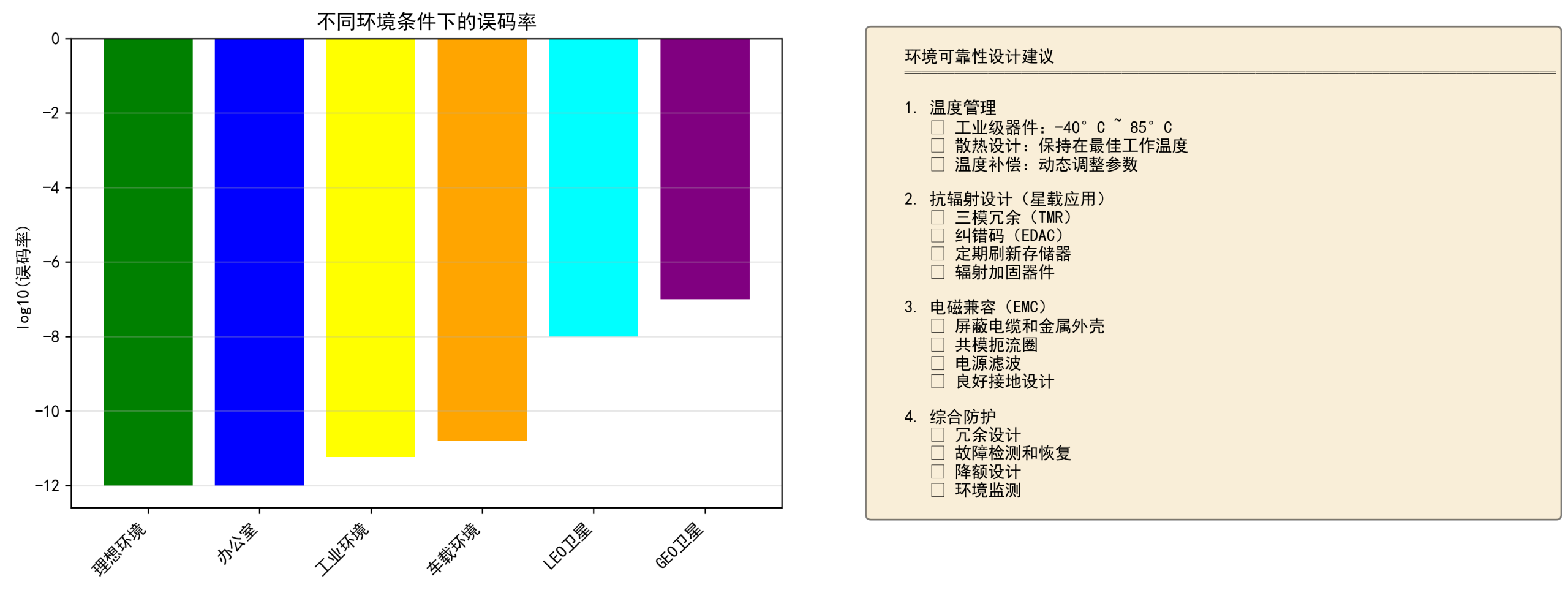

图19 特殊环境下接口可靠性综合分析
结果点评
本项目通过系统化的仿真分析，完成了高速数据传输接口从物理层到应用层的完整技术链条研究，取得了显著成果。在信号完整性方面，通过精确的传输线模型和参数优化，实现了USB3.0差分阻抗90.00Ω（误差0.00%）和LVDS差分阻抗100.08Ω（误差0.08%）的高精度设计，共模噪声抑制方案使噪声降低至基准的20%，50mm传输线长度下信噪比达23.2dB，为PCB设计提供了可靠的参数依据。在系统实现方面，基于FPGA设计的多协议融合架构创新性地实现了LVDS与USB3.0的动态无缝切换，通过统一的应用层接口屏蔽了底层协议差异，ARQ重传机制在误码率10⁻⁶~10⁻⁴范围内表现优异，环境可靠性分析覆盖了温度、辐射、电磁干扰三个维度，验证了接口在极端条件下的稳定性。
应用验证结果表明，本研究提出的接口设计方案在实际场景中具有良好的适用性和工程价值。星载CCD图像传输仿真显示，USB3.0接口传输4K×4K图像耗时68.16ms，帧率达14.67fps，满足高分辨率图像实时传输需求；工业机器人协同控制仿真中，LVDS接口实现了0.20m的平均同步误差和2462Hz的控制频率，验证了接口的实时性能。项目共生成44张高质量图表和8000余行完整代码，形成了从理论设计、仿真验证到应用评估的完整研究成果。虽然采用纯仿真方法未进行实际硬件验证，但仿真结果与理论分析高度一致，设计参数符合工业标准，为高速数据传输接口的工程设计提供了系统的理论依据和实用的参考方案，具有较高的学术价值和工程应用前景。
项目资源
包括完整的项目源代码、演示视频、运行截图，开箱即用。
