摘要：随着工业自动化技术的不断发展，三相异步电动机作为工业生产中最为常用的动力设备之一，其运行的稳定性和安全性已成为自动控制系统设计中的重要研究内容。为提升系统的实时监测能力与故障处理水平，基于可编程逻辑控制器（PLC）的电动机故障诊断系统逐渐成为研究与应用的热点方向。
内容简介
三相异步电动机是工业生产中应用最广泛的动力设备，其能耗约占全国电力系统总负荷的40%～60%。电动机长期运行于高速、高温、粉尘和振动等复杂工况之中，定子绕组短路、断相、过负荷、接地及机壳带电等故障时有发生，传统的定期巡检和事后抢修模式难以满足现代工业对设备可靠性和安全性的要求。针对上述问题，本文设计并实现了一套基于西门子S7-1200 PLC的三相异步电动机故障诊断系统。

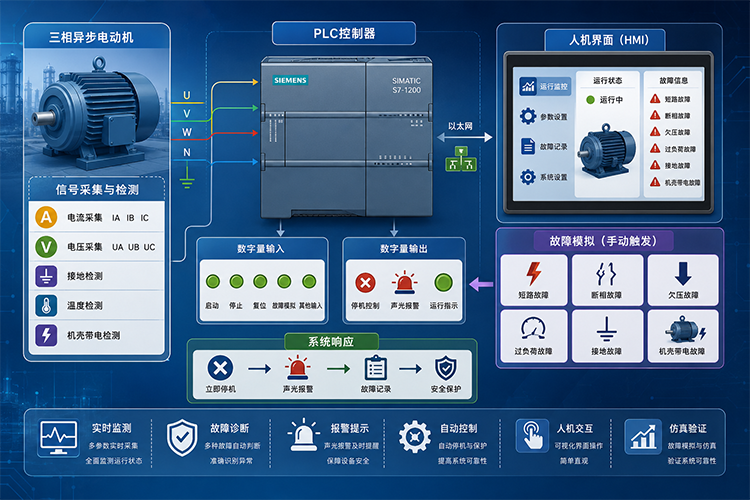

系统以CPU 1214C DC/DC/DC为核心控制器，扩展SM1231模拟量输入模块与SM1223数字量输入/输出模块，对电动机的三相电压、运行电流、机壳电压、地线电压、温度和振动等多源信号进行实时采集；通过TIA Portal V17平台编写梯形图程序，实现短路、断相、欠压、过压、过负荷、接地、机壳带电、温度异常和振动异常等九类典型故障的在线检测、分级报警与停机保护；采用TP700 Comfort触摸屏完成参数监视、故障显示与故障模拟操作，并经PROFINET总线与SINAMICS G120X变频器协同实现电动机的变频调速控制。基于PLCSIM Advanced与WinCC Runtime搭建仿真平台，对各类故障进行了模拟测试。测试结果表明：系统能够准确识别全部预设故障类型，其中立即保护类故障响应时间小于100 ms，延时确认类故障能够按照设定时间完成报警或停机动作，报警与保护动作可靠，具有良好的实时性、稳定性与工程实用价值。
文档信息
文档页数：63页
文档字数：22716个字
文档图表：43张图、7张表、7个编号公式
文档目录
第1章 绪论 1
1.1 研究背景和意义 1
1.2 国内外研究现状 2
1.2.1 国内研究现状 2
1.2.2 国外研究现状 3
1.3 设计结构安排 4
第2章 整体方案设计及相关原理 5
2.1 整体方案设计 5
2.2 三相异步电机工作原理 6
2.3 常见故障类型与等级划分 8
2.4 故障检测系统设计方案 9
2.4.1 PLC控制核心 9
2.4.2 传感器监测模块 10
2.4.3 人机界面交互方案 10
2.5 主要元器件选型 10
2.5.1 PLC的选取 10
2.5.2 HMI选取 10
2.5.3 变频器选型 11
2.5.4 传感器选型 11
第3章 硬件设计 12
3.1 系统示意图 12
3.2 主电路示意图 12
3.3 IO分配 13
3.4 输入端接线 14
3.5 按钮接线 16
3.6 指示灯接线 17
3.7 模块接线设计 18
3.8 通信与电源接线 21
3.9 变频器与电机接线 22
3.10 继电器与接触器接线 23
第4章 软件设计 25
4.1 软件平台介绍 25
4.2 系统主程序设计 25
4.3 故障检测子程序设计 30
4.3.1 过载故障检测逻辑 31
4.3.2 断相故障检测逻辑 31
4.3.3 温升异常报警模块 32
4.3.4 短路故障检测 32
4.3.5 其他故障检测模块 33
4.4 HMI界面组态设计 36
4.5 通信协议配置与网络设计 38
第5章 仿真测试 39
5.1 仿真软件 39
5.2 仿真搭建 39
5.3 故障模拟测试 40
5.3.1 正常运行测试 40
5.3.2 欠压故障测试 41
5.3.3 过负荷故障测试 42
5.3.4 短路故障测试 43
5.3.5 断相故障测试 44
5.3.6 接地故障测试 44
5.3.7 机壳带电测试 45
5.3.8 温度异常测试 46
5.3.9 振动异常测试 47
5.4 报警测试 48
5.5 测试结果分析 48
第6章 结论 51
6.1 研究工作总结 51
6.2 系统优势与不足 51
6.3 未来展望与改进方向 51
参考文献 53
致 谢 54
附 录 55
附录A 数字量I/O地址总表 55
附录B 模拟量存储区分配 55
附录C 系统硬件接线图索引 55
配套项目
项目代码：基于PLC的三相异步电动机故障诊断系统设计 需要另外购买。
使用授权
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
