摘要：随着电子设备互联需求的快速增长，高速数据传输接口已成为现代电子系统的关键支撑技术。本文针对星载、工业等特殊应用场景的需求，系统研究了USB3.0、LVDS等高速接口的信号完整性优化、多协议融合设计及环境可靠性增强技术。
系统概述
随着电子设备互联需求的快速增长，高速数据传输接口已成为现代电子系统的关键支撑技术。本文针对星载、工业等特殊应用场景的需求，系统研究了USB3.0、LVDS等高速接口的信号完整性优化、多协议融合设计及环境可靠性增强技术。
本文建立了USB3.0和LVDS差分对的微带线传输线模型，通过参数扫描优化得到USB3.0差分阻抗90.00Ω（误差0.00%）、LVDS差分阻抗100.08Ω（误差0.08%）的精确设计参数。针对共模噪声问题，提出了PCB布局优化、共模扼流圈、缺陷地结构（DGS）及综合方案四种抑制方法，使共模噪声降低至基准的20%。通过眼图仿真和串扰分析，验证了设计参数的有效性，50mm传输线长度下信噪比达23.2dB。
基于FPGA设计并实现了LVDS与USB3.0的多协议融合接口架构。该架构包括8b/10b编解码器、USB3.0数据包处理模块、LVDS串并转换模块及异步FIFO跨时钟域同步模块，支持手动和自动两种协议切换模式，实现了统一的应用层接口。针对链路层可靠性，实现了停等ARQ、回退N帧ARQ和选择重传ARQ三种重传机制，仿真结果表明在误码率10⁻⁶~10⁻⁴范围内，回退N帧ARQ性能最优。
针对星载、工业等特殊环境需求，研究了温度、辐射和电磁干扰对接口可靠性的影响。仿真结果表明：商业级温度范围（0~70°C）下误码率低于10⁻¹¹，LEO轨道辐射环境下误码率约10⁻¹²，采用TMR+EDAC加固方案可改善10000倍。提出了综合防护方案，使EMI影响降低至10%。
本文开展了星载CCD图像传输和工业机器人协同控制两个典型应用场景的仿真验证。结果表明：USB3.0接口传输4K×4K CCD图像耗时68.1 6ms，帧率达14.67fps；LVDS接口用于工业机器人协同控制时，平均同步误差0.20m，控制频率2462Hz，满足实时性要求。
本研究通过系统化的仿真分析，完成了从物理层到应用层的完整技术链条，为高速数据传输接口的工程设计提供了理论依据和参考方案。

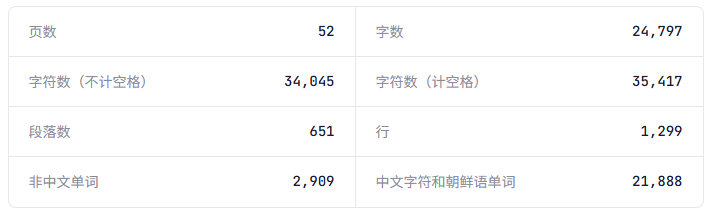

统计信息

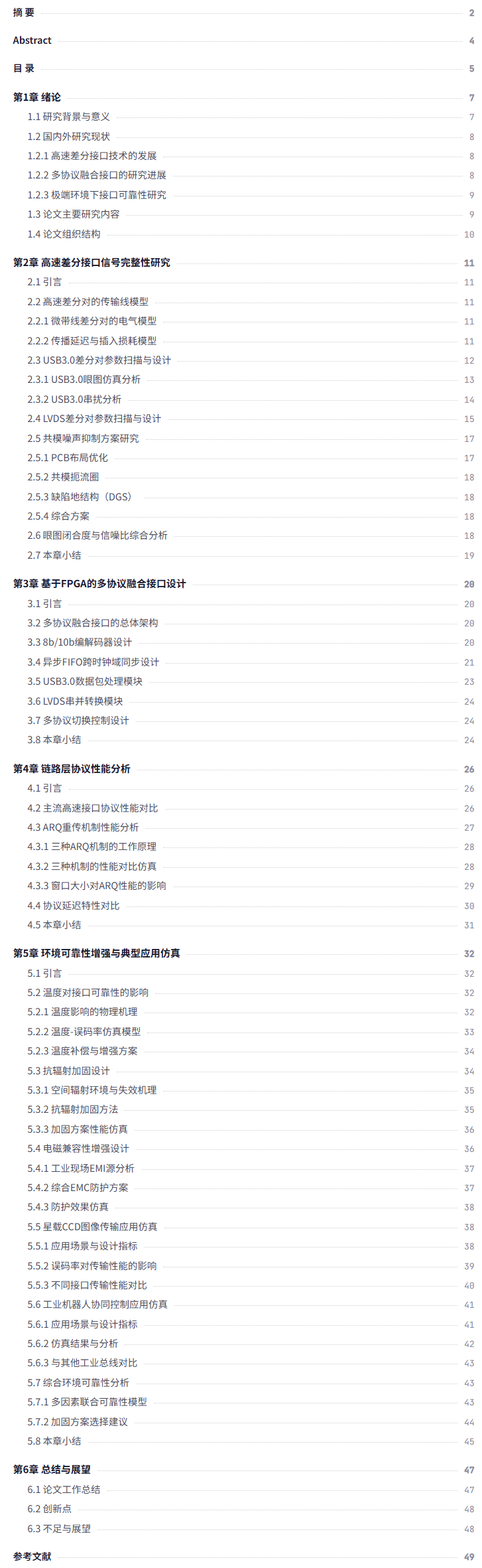

论文目录
配套项目
项目代码：基于FPGA的LVDS与USB3.0多协议融合高速接口技术研究 需要另外购买。
作者信息
作者：Bob (张家梁)
论文编号：61ic_Doc-1
原创声明：本项目为原创作品
开源协议
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
