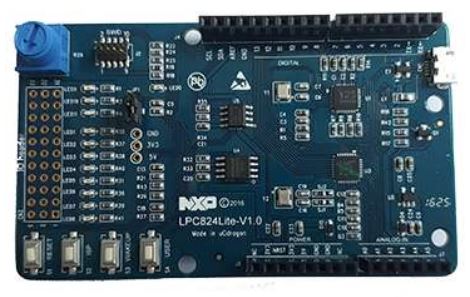

PC824Lite 开发套件简介
LPC824Lite采用NXP LPC28x系列微控制器LPC824，运行频率高达30MHz，是LPC800系列中最新推出的一款产品。基于ARM Cortex-M0+内核，在LPC81x的基础上新增加了高速高精度模拟-数字转换模块、更丰富的串行接口设备、更大的程序存储空间。LPC824具有丰富的外设，包括硬件CRC计算以及校验模块、4路I2C总线接口、3路UART、2路SPI、1个多速率定时器、1个自唤醒定时器、1个状态可配置定时器（SCT）、1个DMA控制器、1个12位ADC模块、1个模拟比较器、独特的开关矩阵（可实现I/O端口的自由分配）以及多达29个同样I/O口，充分体现了Kinetis 32位微控制器产品优质的性能、多元化的外设、广泛的支持和可扩展性。
LPC824Lite带有板载调试下载器（CMSIS-DAP），支持U盘模式编程，还带有模拟串口功能，通过一条USB线连接PC即可开始开发调试。开发板还扩展了Arduino R3接口，可以方便的连接各类功能模块，尤其是市面上大量的Arduino模块，构成合适的开发与评估系统，适用于马达控制、智能家电、工业自动化等多个领域。
文件列表：
目录│文件列表:
└ NXP LPC824 Lite资料
│ 实用工具.zip
│ 目标代码及SDK.rar

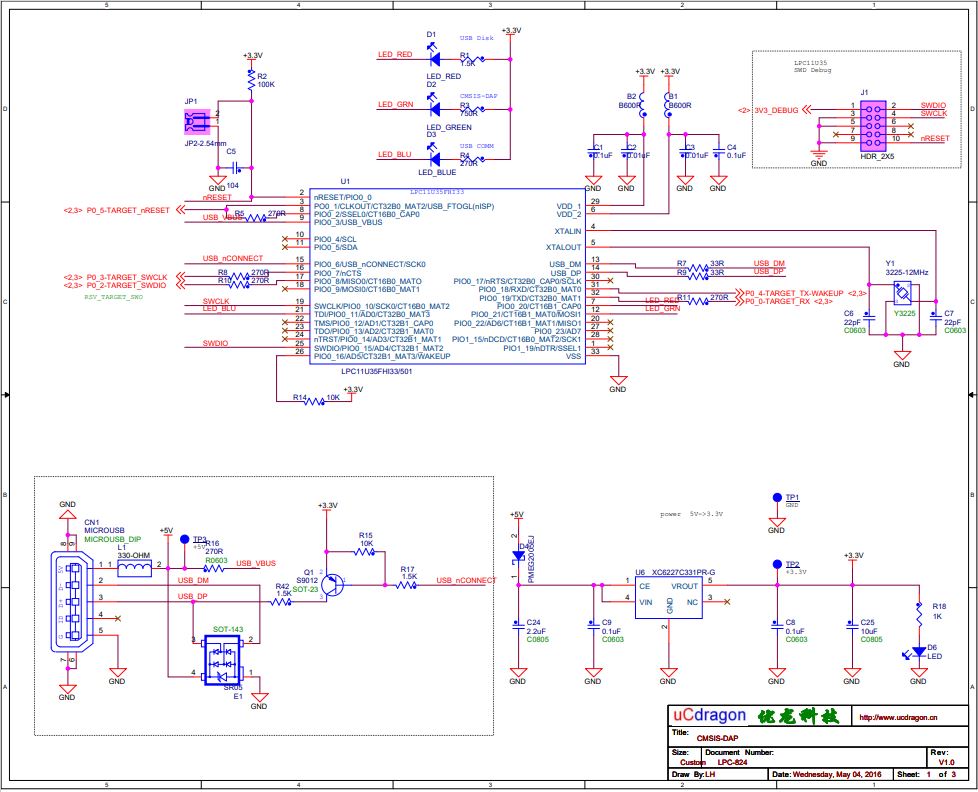

├ 原理图
│ └ 原理图
│ ├ OrCAD原理图
│ │ └ LPC824-V1.0.DSN
│ └ PDF原理图
│ └ lpc824-v1.0-20160504.pdf
└ 芯片手册及使用手册
└ 芯片手册及使用手册
├ 使用手册
│ │ LPC824Lite_使用手册.pdf
│ └ LPC824Lite_开发板简介.pdf
└ 芯片手册
│ ES_LPC82X.pdf
│ LPC82X.pdf
│ UM10800.pdf
└ UM10830.pdf
