【E361】多旋翼飞行器振动机理分析和减振设计

论文《多旋翼飞行器振动机理分析和减振设计》涉及的硬件、单片机程序、实验数据、数据处理程序、滤波器程序、3D模型和模态云图等

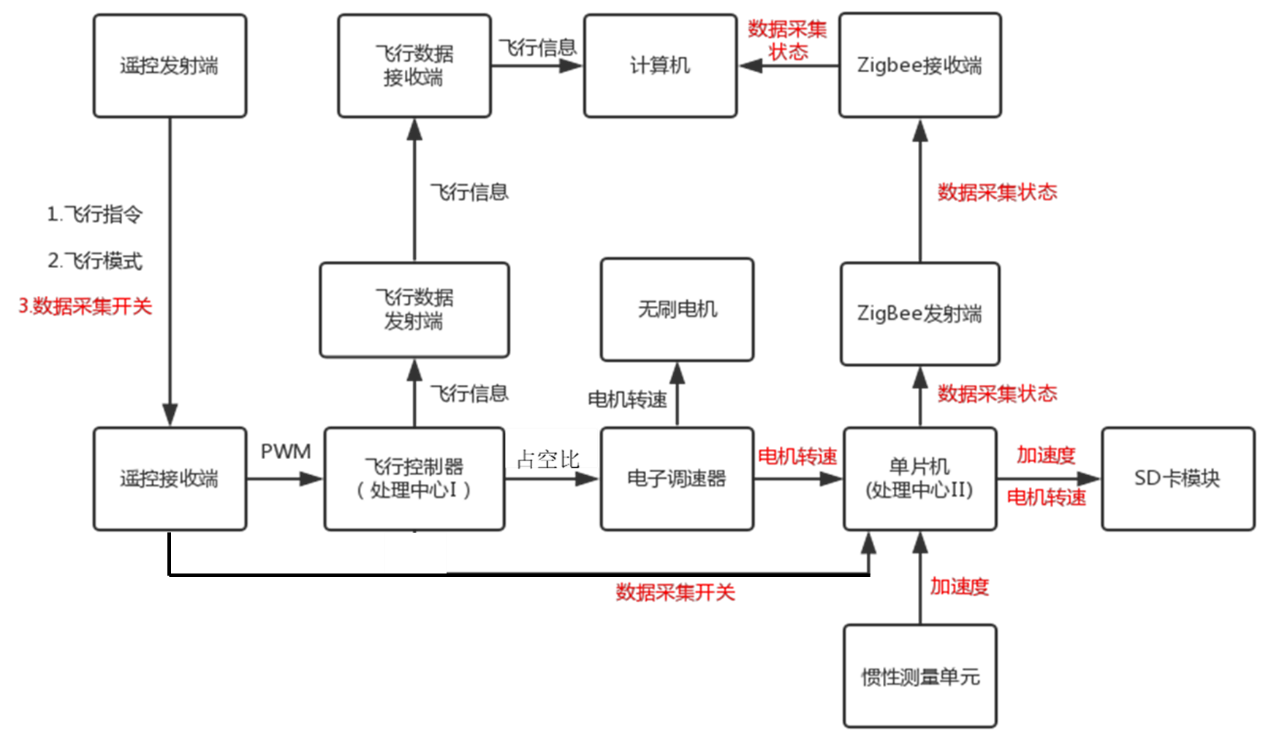

硬件通信架构

软件架构

• Arduino: data_collecting.ino

• 处理遥控接收机的PWM数据（数据采集开关）

• 采集MPU6050数据

• 采集测速仪数据

• 将数据写入SD卡

• 串口输出数据采集状态

• Matlab:
  使用Matlab R2019a完成数据处理

• bandstop.fda

• notch1.fda

• notch2.fda

• 读取数据

• 重采样

• 分析振动强度

• 分析转速稳定性

• 绘制频谱

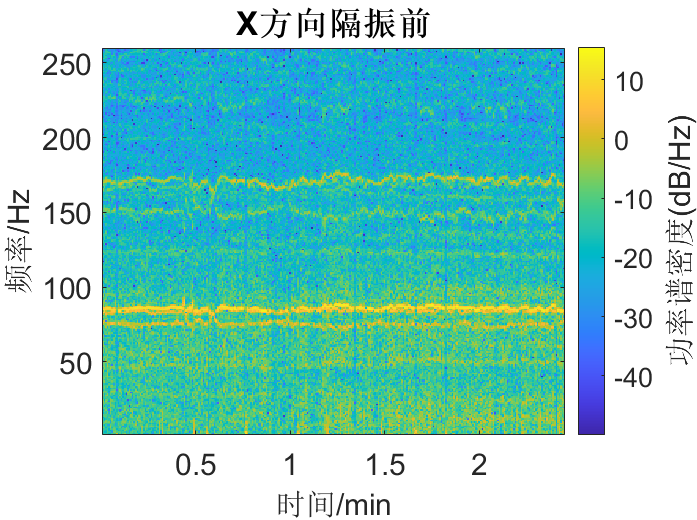

• 绘制时频图

1. 原始数据

2. data_processing.mlx

3. 带阻滤波器文件和陷波器文件

硬件清单

• DJI F450四旋翼无人机

• APM飞行器控制器

• Arduino Mega 2560单片机

• MPU6050惯性测量单元

• 无刷电调测速仪

• 无线透明传输模块

• SD卡及SD卡模块

无人机SolidWorks 3D模型

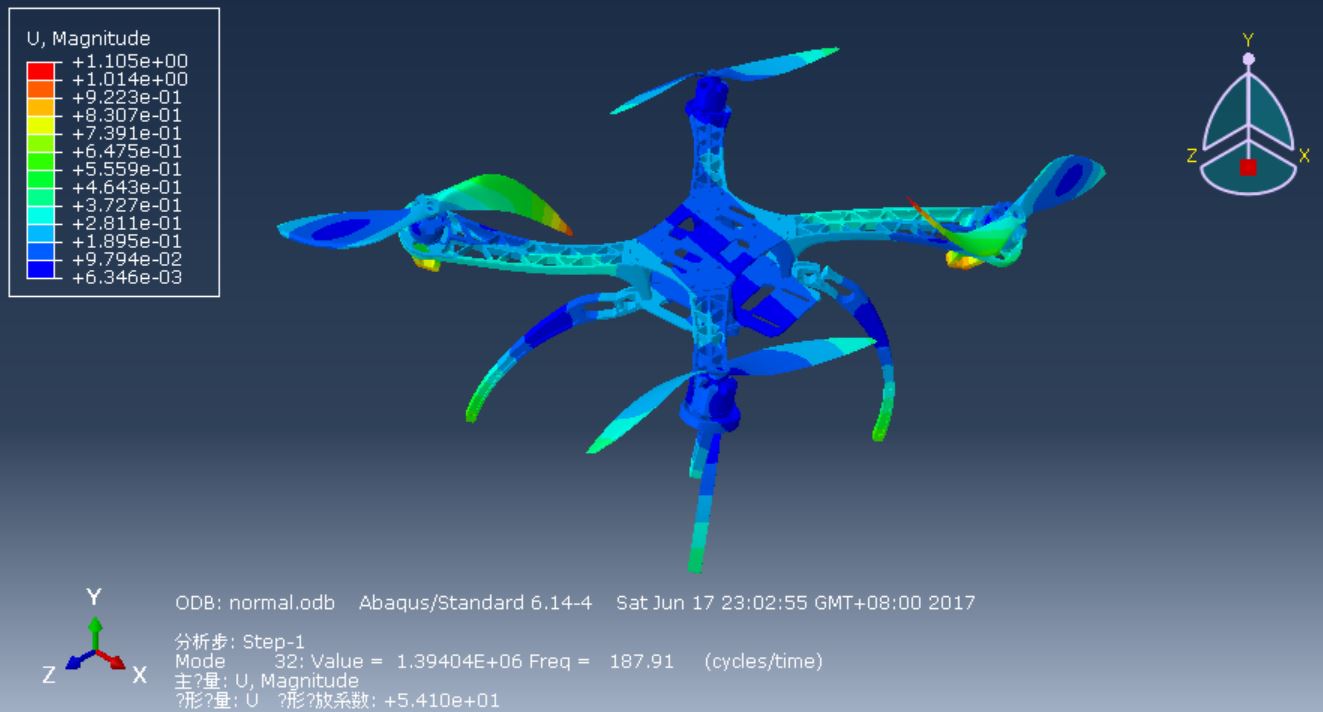

模态云图（1~50阶）
