【E481】基于MLP神经网络和树莓派的自动驾驶小车

项目编号：E481

文件大小：16K

源码说明：带中文注释

开发环境：Python

简要概述：

小车使用arduino，树莓派等硬件模块，采用摄像头，并使用MLP神经网进行路径识别的自动驾驶。

主要设计方法如下，先用arduino、树莓派和摄像头等模块搭建小车。再用树莓派摄像头采集到的图片通过局域网发送到上位机。上位机保存图像，处理后得到训练集。接着，在电脑上训练mlp神经网络模型。得到模型后，运行自动驾驶程序，摄像头捕获图片，上位机接收图像，加载训练模型，解算图像得出控制参数，通过蓝牙发送给arduino，控制小车。

小车以arduino和树莓派为核心，并搭载有摄像头感器模块，蓝牙等硬件模块作为下位机的硬件部分，用PC机端相关程序为作为上位机。 Arduino 主要用于负责小车的运动控制，通过串口接收来自PC上位机所发来的控制信息，树莓派主要负责图像的接收和发送，还有与上位机间的信息传递，树莓派与上位机之间通过无线局域网络进行连接。PC机主要负责接收树莓派传来的图像数据，并利用PC机对神经网络进行训练，预测小车的运动方向并返回给Arduino。

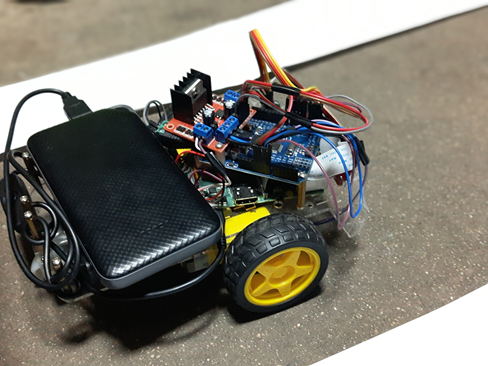

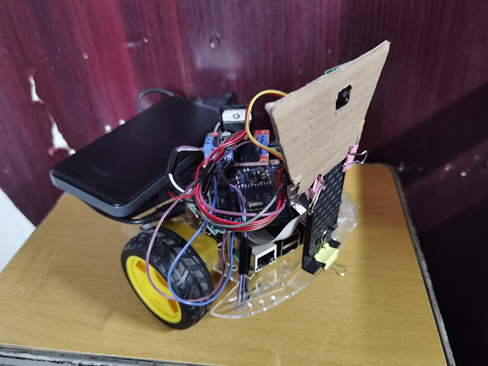

小车在搭建使用的硬件模块清单如下：

树莓派3b+，

树莓派原装摄像头，

包含电机的小车车体，

L298N电机驱动模块，

arduino uno R3开发版，

HC05蓝牙模块。

在小车硬件环境搭建好后，需要完成arduino驱动程序和树莓派端的数据采集与发送程序的编写。小车arduino的驱动程序fourlun.ino，树莓派上的程序stream_client.py，收集训练数据获取数据集该模块的功能是在PC机上收集树莓派端传输的图像以作为训练数据并形成数据集的功能。收集的数据应该是我们提前布置好的实验场景下的跑道图片，为了使特征明显，采用在深色地面上用白纸铺设跑道的方法。在采集数据的过程中，要保证树莓派和上位机连在同一个网段下。 240*320分别运行下面两个代码在上位机端和树莓派端。收集训练数据制作数据集的代码路径如下：上位机端运行的代码：collect_training_data3.py 树莓派端运行的代码：stream_client.py运行训练算法模型的程序，我们就可以将MLP模型通过搜集好的训练数据，在上位机上训练了，执行训练程序后，就可以完成训练，得到参数模型了。训练模型的代码mlp_training.py 训练之后，就可以得到mlp在我们获取的数据集的参数模型了。参数模型的保存路径为：mlp_xml/ 将模型应用到我们的布置的实验场景下，就可以实现小车自动驾驶功能了。将小车放在预先铺设跑道好的实验环境下，并保证树莓派和上位机连接在同一个局域网下，具体的连接方法为：分别运行下面两个代码在上位机端和树莓派端。上位机端运行的程序rC_driver.py 树莓派端运行程序为： stream_client.py

目录│文件列表:

 └ Self-DrivingCar_MLP_RaspberryPi

    │ collect_training_data3.py

    │ collect_train_data3.ipynb

    │ mlp_training.py

    │ rc_driver.py

    │ rc_driver_pc.ipynb

    │ trainning_car.ipynb

    ├ fourlun

    │  └ fourlun.ino

    ├ pi

    │  └ stream_client.py
