【E392】基于国产 RT-Thread 实时操作系统激光雷达小车

项目编号：E392

文件大小：36.5M

源码说明：带中文注释

开发环境：C编译器

简要概述

背景

在做这辆小车之前，正值我大学学习生涯的迷茫期。有关嵌入式的学习，我基本是自学的。自学最大的坏处就是，没有一个系统的学习提纲，你无法充分了解你学习的进度、水平以及未来的方向。你可能会因为一个小成果而觉得自己可以了，也可能会突然有一天遇到一个专业知识更强的同龄人，而自我否定。为了能够接触到新知识，巩固以前所学，我决定做这样一辆小车。

选择操作系统

在这之前我只学过 UCOS，但是 ucos 商用并不免费，一直耿耿于怀。所以趁着这次机会本着学习的目的我选择了 RT-Thread。期间也有考虑过 freertos 等其他实时操作系统但最终还是选择了 RT-Thrad 。

准备阶段

下载 RT-Thread 源码。

激光雷达，作为学生党买淘宝上最便宜。（当初买的时候最便宜的一款也要 499 QAQ，现在好像便宜点了）

PCB的绘制，或者使用最小系统板外加模块。

我选择的是 stm32f429-apollo 因为手头正好有正点原子 F429 的开发板，有好多驱动稍加修改甚至不修改直接就可以用了。

硬件部分

1.主控芯片

stm32f429igt6

因为基础工程是根据 bsp stm32f429-apollo 改的，所以电路原理图上一些引脚的分配我也尽量按照 apollo 开发板的方案设计。

2.电机驱动部分

电机驱动芯片使用 L298N 。控制小车的速度与方向。

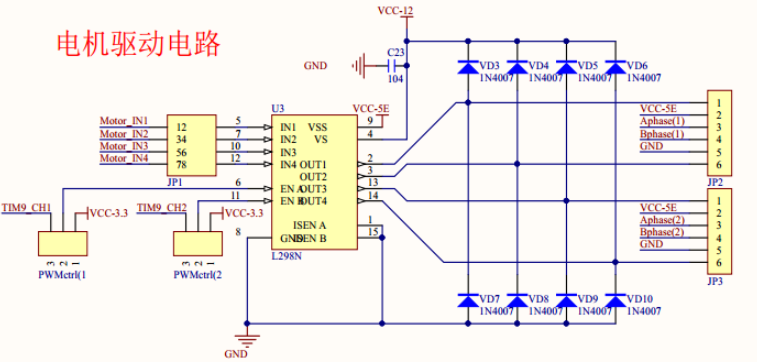

电路原理图如下：

电机自带AB相编码器，用于测速（pi闭环控制）。

3.激光雷达

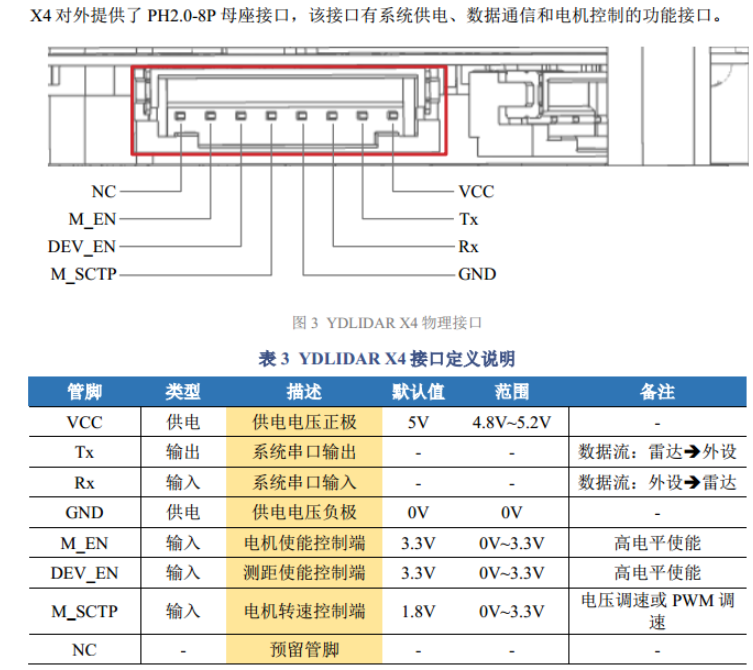

查激光雷达数据手册

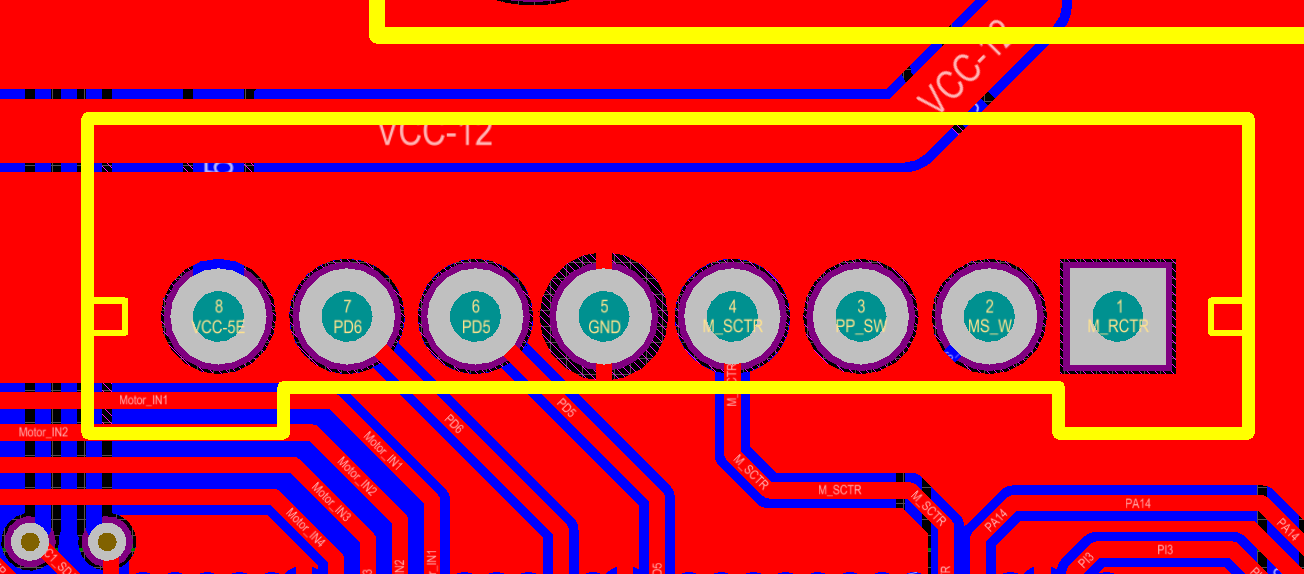

激光雷达需要 5v 供电，串口通信，一个 M_SCTP PWM输入口控制转速（M_SCTP可默认拉高省出pwm口）。

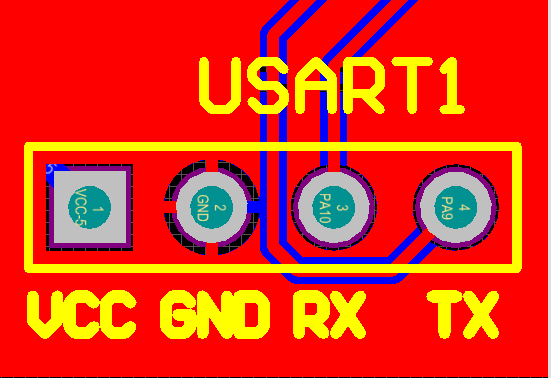

4.蓝牙串口

因为使用了 RT-Thread 的组件 FinSH，（ FinSH 组件是 RT-Thread 的一大亮点。）为了方便无线调试，我使用两个配对好的蓝牙串口来通信，即插即用。

5.其他

另外我还外加了 mpu9250模块，SDRAM、W25Q128、蜂鸣器、oled屏...等 用于以后的扩展。

程序部分

整体的思路如下：

eaix4线程： 用于对激光雷达数据的处理。

wireless线程： 用于无线传输。

mpu9250线程： 用于9轴姿态传感器数据的处理。

speed线程： 用于速度的闭环控制。

master线程： 作为主线程负责创建其他子线程，以及处理其他子线程发送的传感器信息。

1.激光雷达

查看雷达开发手册

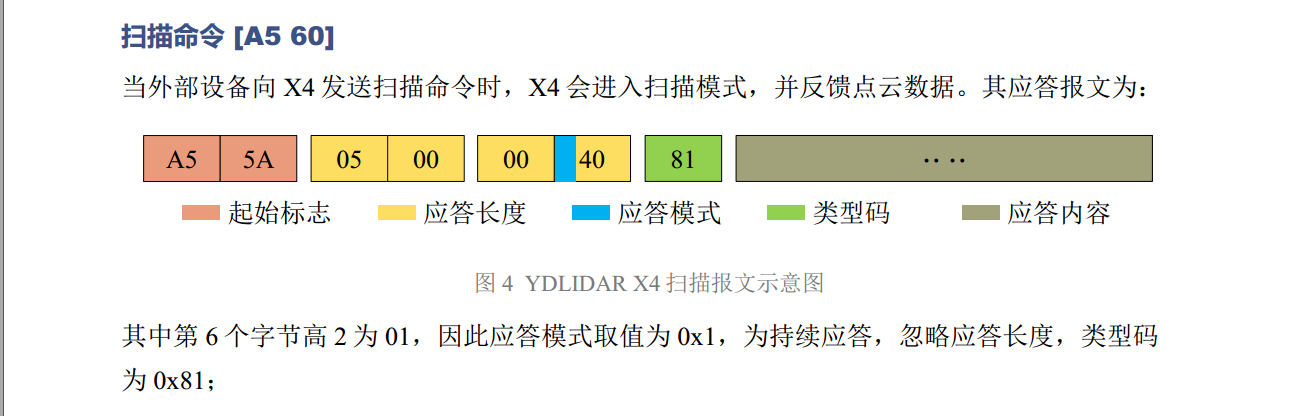

图一： 扫描命令

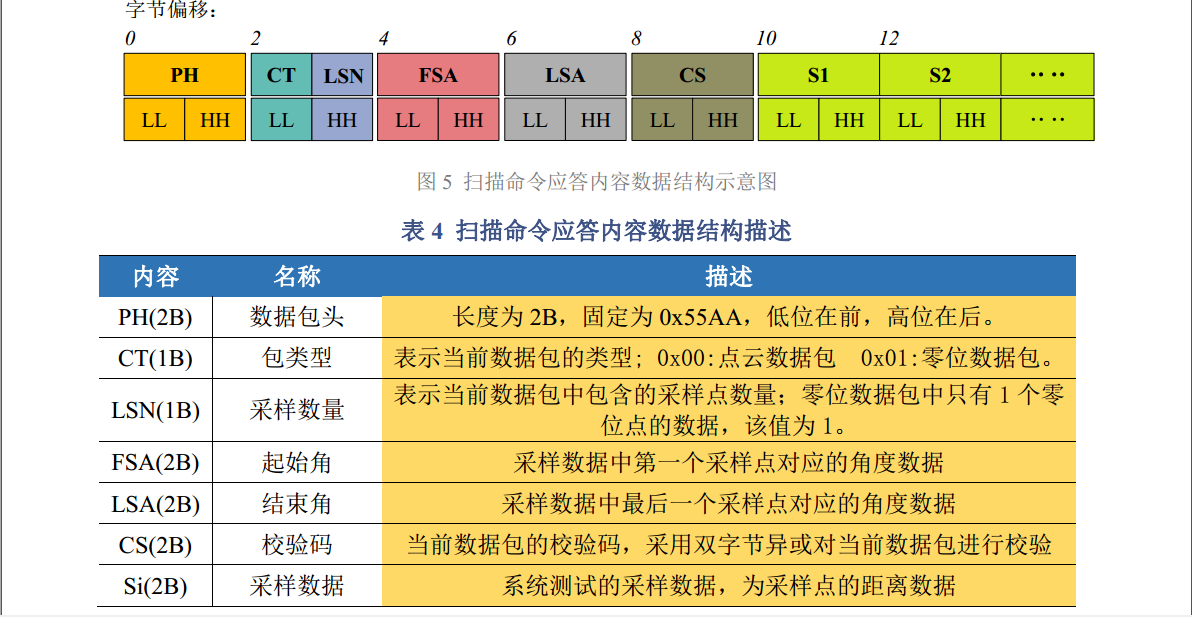

图二： 扫描命令

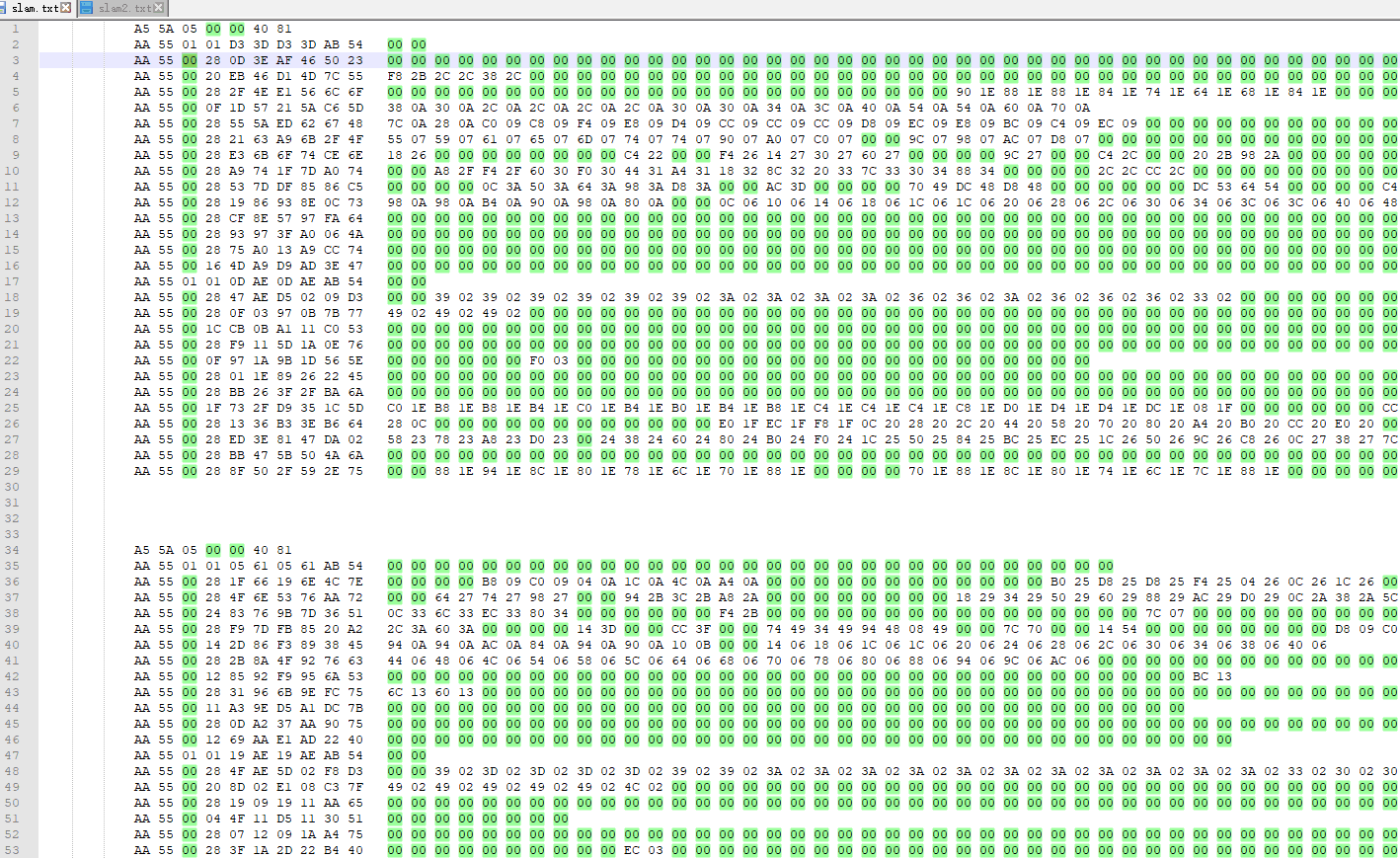

当向激光雷达设备发送 [A5 60] 的时候，激光雷达会连续不断的返回扫描到的数据，直到你发送停止扫描命令为止，基于这种特性选择使用 RT-Thread 的消息队列机制。

rt_err_t eaix4_open(const char *name)

{

    rt_err_t res;

    /* 查找系统中的串口设备 */

    eaix4_device = rt_device_find(name);

    /* 查找到设备后将其打开 */

    if (eaix4_device != RT_NULL)

    {

        /* 注册回调函数 eaix4_intput */

        res = rt_device_set_rx_indicate(eaix4_device, eaix4_intput);

        /* 检查返回值 */

        if (res != RT_EOK)

        {

            rt_kprintf("set %s rx indicate error.%d\n", name, res);

            return -RT_ERROR;

        }

        /* 打开设备，以可读写、中断方式 */

        res = rt_device_open(eaix4_device, RT_DEVICE_OFLAG_RDWR | RT_DEVICE_FLAG_INT_RX);

        /* 检查返回值 */

        if (res != RT_EOK)

        {

            rt_kprintf("open %s device error.%d\n", name, res);

            return -RT_ERROR;

        }

    }

    else

    {

        rt_kprintf("can't find %s device.\n", name);

        return -RT_ERROR;

    }

    /* 初始化消息队列对象 */

    rt_mq_init(&Eaix4Mq, "EAIX4", Eaix4Buff, 1, sizeof(Eaix4Buff), RT_IPC_FLAG_FIFO);

    return RT_EOK;

}

/* 串口接收数据回调函数 */

static rt_err_t eaix4_intput(rt_device_t dev, rt_size_t size)

{

    rt_uint8_t ch;

    /* 读取1字节数据 */

    if (rt_device_read(eaix4_device, 0, &ch, 1) == 1)

    {

        /* 将数据发送到消息队列中 */

        rt_mq_send(&Eaix4Mq, &ch, 1);

    }

    return RT_EOK;

}

/* 读取消息队列中的数据 */

rt_uint8_t  eaix4_getchar(void)

{

    rt_uint8_t ch;

    /* 读取消息队列中的数据 */

    rt_mq_recv(&Eaix4Mq, &ch, 1, RT_WAITING_FOREVER);

    return ch;

}

/* 向激光雷达发送数据 */

void eaix4_putchar(const rt_uint8_t c)

{

    rt_size_t len = 0;

    rt_uint32_t timeout = 0;

    do

    {

        len = rt_device_write(eaix4_device, 0, &c, 1);

        timeout++;

    }

    while (len != 1 && timeout < 500);

}

2.添加激光雷达控制命令

#include <finsh.h>

#define stop                    "-s"

#define force_stoppage          "-fs"

#define start_scanning          "-sc"

#define force_start_scanning    "-fsc"

#define get_version_information "-gvf"

#define get_health_status       "-ghs"

void Eaix4Scaning()

{

    eaix4_putchar(0xA5);

    eaix4_putchar(0x60);

}

void Eaix4stop()

{

    eaix4_putchar(0xA5);

    eaix4_putchar(0x65);

}

void Eaix4Version()

{

    eaix4_putchar(0xA5);

    eaix4_putchar(0x90);

}

void Eaix4Health()

{

    eaix4_putchar(0xA5);

    eaix4_putchar(0x91);

}

void eaix4cmd(int argc, char **argv)

{

    if (argc > 1)

    {

        if (!rt_strcmp(argv[1], stop))

        {

            Eaix4stop();

        }

        else if (!rt_strcmp(argv[1], force_stoppage))

        {

            eaix4_putchar(0xA5);

            eaix4_putchar(0x00);

        }

        else if (!rt_strcmp(argv[1], start_scanning))

        {

            Eaix4Scaning();

        }

        else if (!rt_strcmp(argv[1], force_start_scanning))

        {

            eaix4_putchar(0xA5);

            eaix4_putchar(0x61);

        }

        else if (!rt_strcmp(argv[1], get_version_information))

        {

            Eaix4Version();

        }

        else if (!rt_strcmp(argv[1], get_health_status))

        {

            Eaix4Health();

        }

        else

        {

            rt_kprintf("ERROR command !\n");

        }

    }

}

MSH_CMD_EXPORT(eaix4cmd, -s - fs - sc - fsc - gvf - ghs);

MSH_CMD_EXPORT 的作用就是向 msh 中增加命令。

几个主要的命令

命令行演示

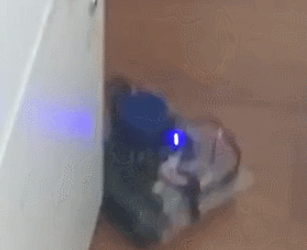

实物：
