【A5】基于Python+OpenCV瓶口缺陷检测

文件编号：A5

文件大小：8M

开发环境：Python3.8、OpenCV4.6、Pycharm2020

猿创承诺：该项目亲测正常运行，需远程调试部署需另外收费，确保正常使用，不能正常使用全额退款。

简要概述：基于Python+OpenCV瓶口缺陷检测

主要任务：判断瓶口是否完好，寻找瓶口缺陷部分，并将其框出（以下图为例进行演示）（包含程序部分代码）

解决步骤：

-通过Hough圆检测,获取瓶口外侧圆,确定圆的位置和尺寸,对瓶口部分进行极坐标变化和极坐标反变换,消除瓶口外侧区域的干扰。

-对之后的图像进行处理，提取缺陷部分进行轮廓绘制和缺陷判别。

1、导入功能包，读取图像

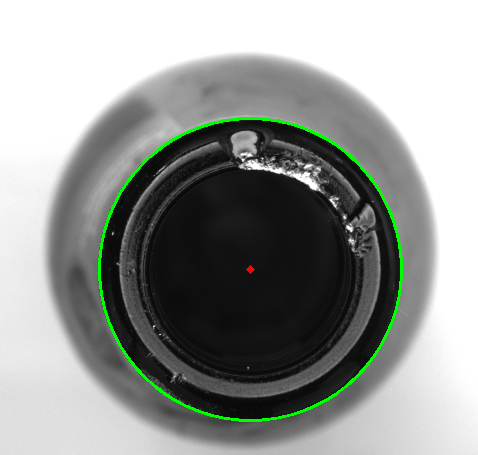

2、Hough圆检测获取瓶口位置和大小

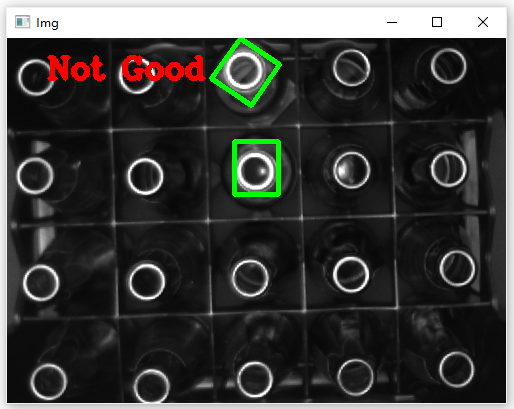

为了防止误判，对圆半径进行限制，保证获得瓶口最外侧的轮廓./bottle_create.py 对框中瓶子进行检查

****************************************************************************************************

'''hough圆变换'''

cimg = cv2.cvtColor(bottle,cv2.COLOR_GRAY2BGR)  # 转换成彩色图

circles = cv2.HoughCircles(median,cv2.HOUGH_GRADIENT,1,100,

                         param1=100,param2=60,minRadius=150,maxRadius=160)  # Hough圆检测

circles = np.uint16(np.around(circles))

#print(circles)

for i in circles[0,:]:    # 遍历circles，i为列表，i中包含多个列表，列表为[x,y,r]圆心坐标和半径

    # draw the outer circle

    cv2.circle(cimg,(i[0],i[1]),i[2],(0,255,0),2)

    # draw the center of the circle

    cv2.circle(cimg,(i[0],i[1]),2,(0,0,255),3)

#cv_show( 'cimg',cimg)

****************************************************************************************************

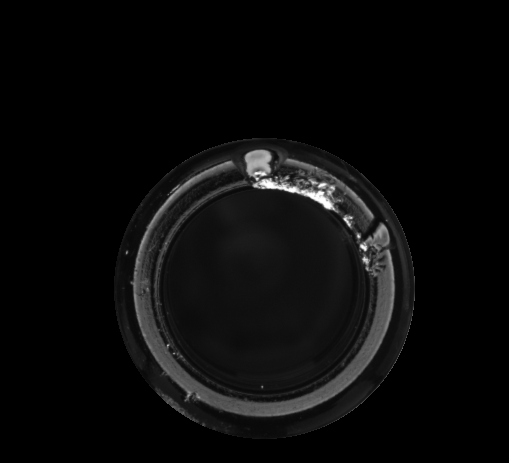

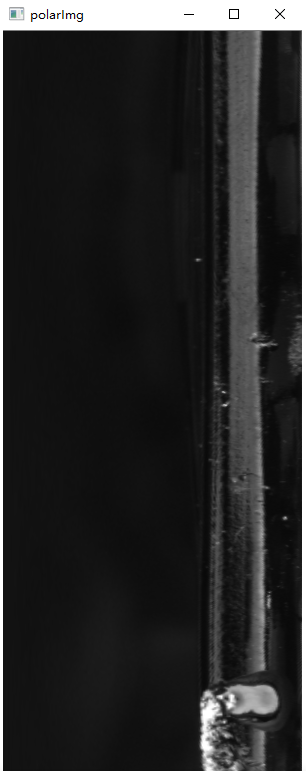

3、极坐标变化与反变换

为了消除瓶口外侧部分带来的干扰。进行极坐标变换，将极坐标中心设为圆心，极半径为圆半径；进行反变化，将瓶口放在原图大小的原位置

****************************************************************************************************

'''极坐标变换'''

polarImg = cv2.warpPolar(bottle,(300,900),center,radius,

                         cv2.INTER_LINEAR + cv2.WARP_POLAR_LINEAR)

#cv_show('polarImg',polarImg)

'''反变换'''

b_bottle=cv2.warpPolar(polarImg,psp, center,radius,

                       cv2.INTER_LINEAR + cv2.WARP_POLAR_LINEAR + cv2.WARP_INVERSE_MAP)

#cv_show('b_bottle',b_bottle)

****************************************************************************************************

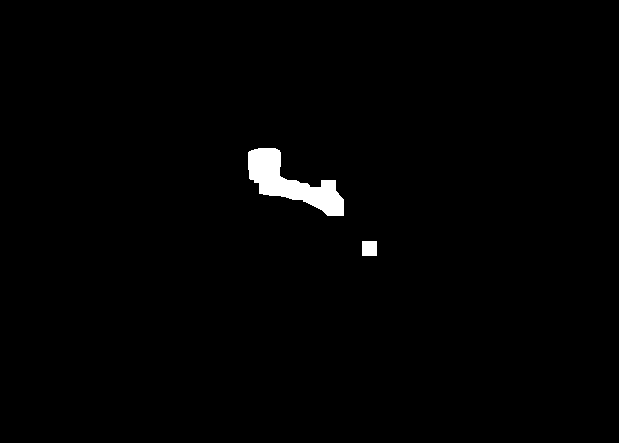

4、图像处理

通过均值滤波消除干扰，阈值变换检测瓶口的亮点，由于出现小白点的干扰，进行开运算处理，再进行膨胀，将缺陷区域联通

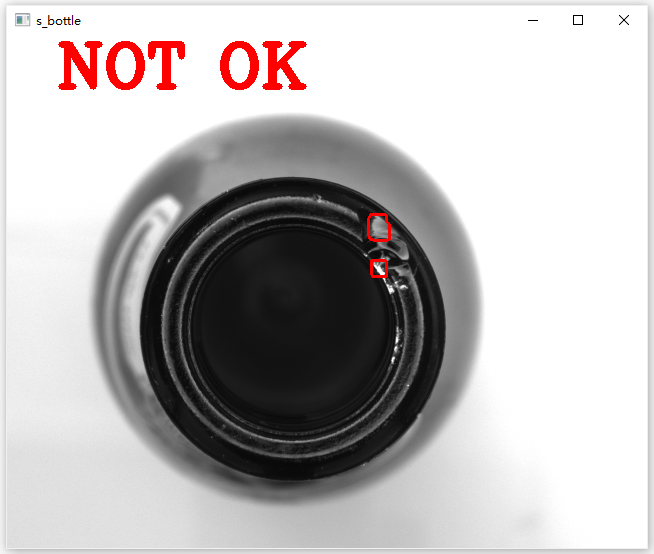

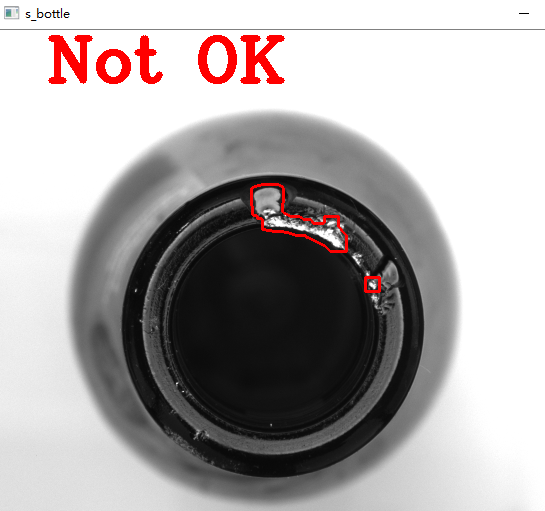

5、轮廓检测和缺陷判断

寻找上图的外接轮廓，遍历这些轮廓，判断是否在瓶口处，并将其在原图上画出；将缺陷记录，判断存在缺陷，在图片上显示NOT OK

****************************************************************************************************

'''找缺陷'''

contours,hierarchy = cv2.findContours(dilate, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)  #寻找轮廓

s_bottle=cv2.cvtColor(bottle, cv2.COLOR_GRAY2BGR)

counts=[]

for cnt in contours:

  (x, y, w, h) = cv2.boundingRect(cnt)  #获取轮廓位置大小

# print(x, y, w, h)

  if x>circles_x1 and x<circles_x2 and y>circles_y1 and y<circles_y2 and (w>5 or h>5):  # 判断轮廓是否在瓶口处

    cv2.drawContours(s_bottle,cnt,-1,(0,0,255),2)  # 绘制轮廓

    counts.append(cnt)  # 记录缺陷

****************************************************************************************************

以上就是瓶口缺陷检测的全部过程，其中还有不足，还达不到100%的成功

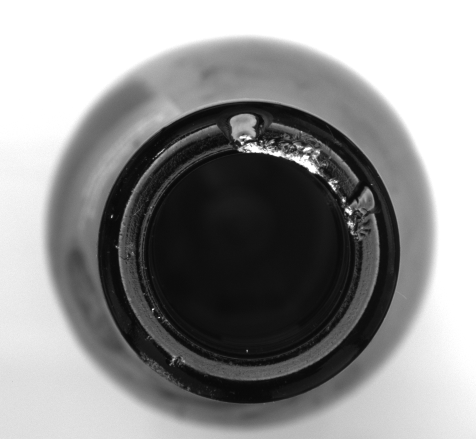

放上原图和最后做完的效果

按需写作：

演示视频：

点击查看：系统演示视频

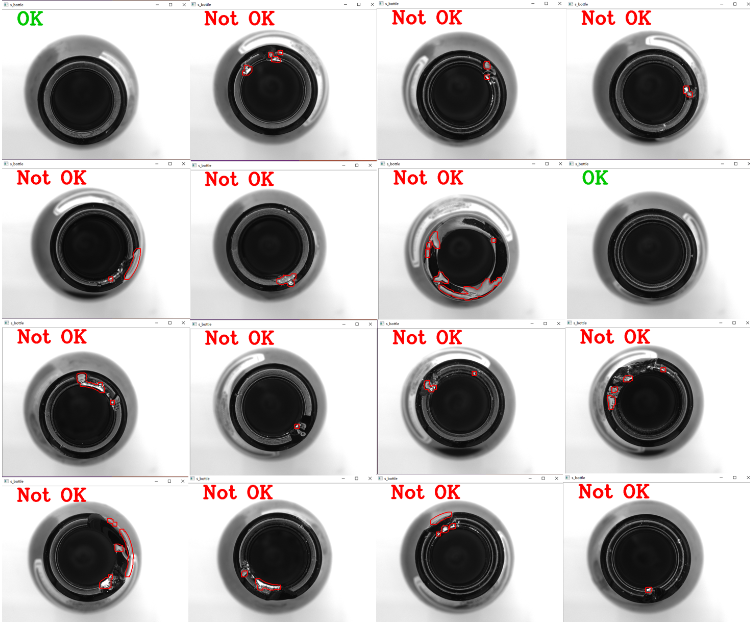

运行效果：

源代码

./bottle_create.py 对框中瓶子进行检查

./bottle_mouth.py 对瓶口缺陷进行检测

源文件

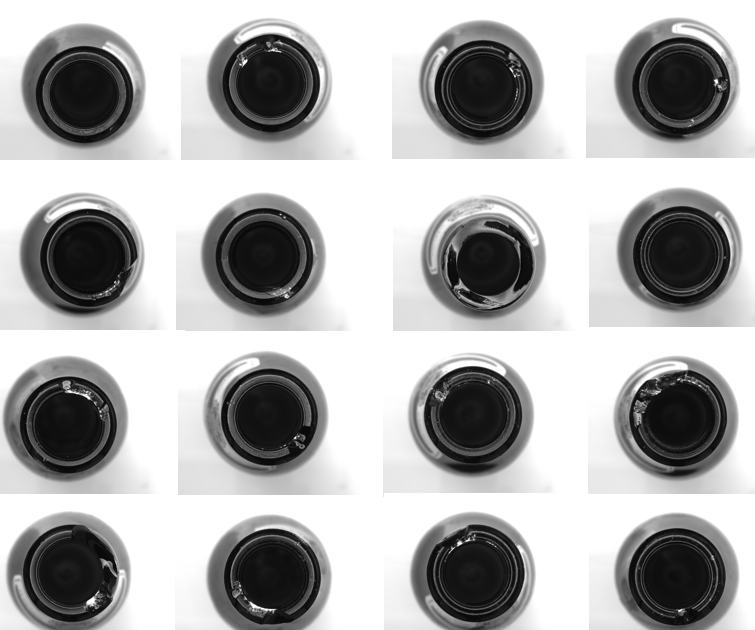

./bottles 检测的原图像

./bottle 检测完的图像
