【L67】基于LabVIEW的电能质量分析系统设计

项目编号：L67

文件大小：265K

源码说明：带中文注释

开发环境：LabVIEW2018

简要概述：

近年来，计算机技术、通信技术以及测试测量技术的不断发展推动了虚拟仪器(Virtual Instrument，简称VI)技术的不断发展。虚拟仪器具有丰富的软件功能、简单的硬件结构、高度的智能化等特点。以虚拟仪器技术为平台建立的电能参数监测分析系统能够克服传统的监测系统功能单一、升级复杂、成本高等缺点。

因此，本论文提出并设计了基于当今测控领域的最新技术——虚拟仪器技术的电能质量参数分析系统，系统能够对电压、电流、功率、相位、频率、三相电压不平衡度、电网谐波等电力参数进行监测，并且具有一定的分析功能。

本论文首先阐述了对电能质量参数监测与分析的必要性以及传统电能质量监测装置的缺陷，分析了利用虚拟仪器技术开发电能质量分析系统的可行性。然后将电压偏差、频率偏差、电网谐波及三相不平衡作为主要的研究对象，对电能质量指标的数学模型进行了研究和离散化处理。接着确定了系统总体设计方案，重点论述了利用LabVIEW开发本系统的各个功能模块。

最后，就本系统在研究中存在的不足和需要加强的地方在文中做出了总结，并指出本课题的进一步研究工作展望与设想。

设计报告：

目录│文件列表:

 └ 基于LabVIEW的电能质量分析系统设计

    │ 基于LabVIEW的电能质量分析系统设计.doc

    │ 开题报告.doc

    │ 采集数据.xls

    └ 软件设计

       │ 不平衡度和相角.vi

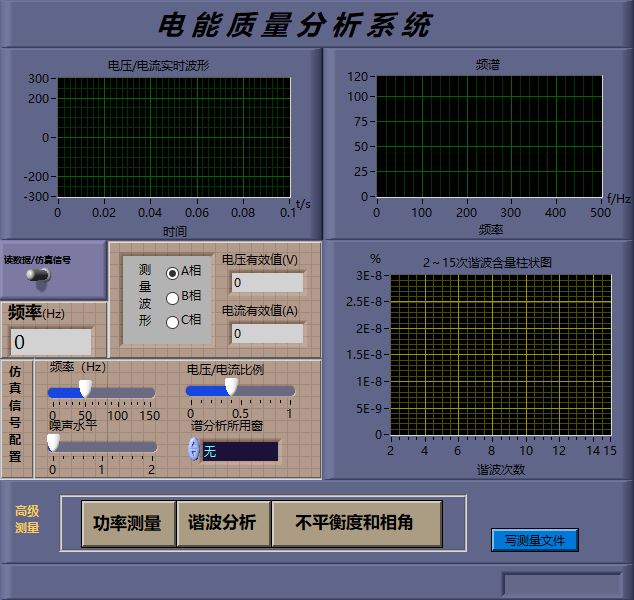

       │ 主界面.vi

       │ 仿真信号.vi

       │ 登录界面.vi

       ├ 功率模块

       │  │ 功率模块.vi

       │  │ 有功功率.vi

       │  └ 有效值.vi

       └ 谐波分析模块

          │ 正弦波生成a.vi

          │ 正弦波生成b.vi

          │ 正弦波生成c.vi

          │ 谐波分析模块.vi

          └ 谐波输入仿真.vi
