【S1EE103】LabVIEW澡堂控制系统设计

项目编号：S1EE103

文件大小：2.9M

源码说明：带中文注释

文档说明：WORD格式 操作说明 提取码：61ic

操作视频：MP4格式  视频演示 提取码：61ic

开发环境：LabVIEW2015

水位水温控制器原理及设计概要

1 水位水温控制器的简介

水温水位控制器是采用近年来开发的一项新技术，（水箱）水温水位控制器结构组成：它是传感器、软硬件等几项技术紧密结合的产物，水温水位控制器的主要任务是保证水箱温度水位稳定运行。采用集成电路，能对水箱的水温水位进行自动检测、自动控制等多项功能，水温水位控制仪为水位控制开辟了广阔的前景。

2 水位水温控制器的原理

容器内的水位传感器，将感受到的水位信号传送到控制器，控制器内的计算机将实测的水位信号与设定信号进行比较，得出偏差，然后根据偏差性质，给水电动阀发出“开”“关”的指令，保证容器达到设定水位。进水程序完成后，温控部分的计算机向供给热媒的电动阀发出“开”的指令，于是系统开始对容器内的水进行加热。到设定温度时，控制器才发出关阀的命令、切断热源，系统进入保温状态。程序编制过程中，确保系统在没有达到安全水位的情况下，控制热源的电动调节阀不开阀，从而避免了热量的损失与事故的发生。

系统功能：

1、自由设定目标水温和目标水位；

2、显示混合温水罐的水位和温度以及热水罐的水位；

3、对混合温水罐的温度、水位以及热水罐的水位有报警提示功能；

4、可以自由设置允许最大使用温水的速度；

5、有开关分别控制向热水罐内补充热水、向温水罐内加入热水或冷水；

6、可显示累计使用温水量以及加水成本、用水收益以及所获利润；

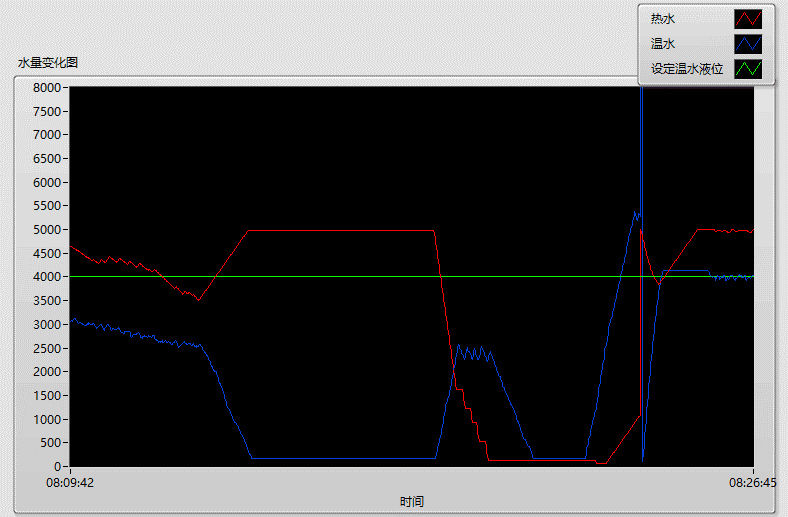

7、可显示温水罐、热水罐以及设定水位的水位变化曲线；

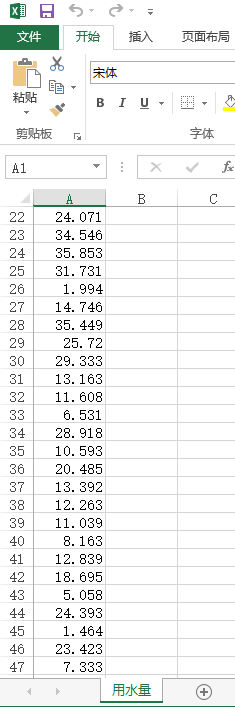

8、可保存每次用温水的量到csv文件中。

界面构成

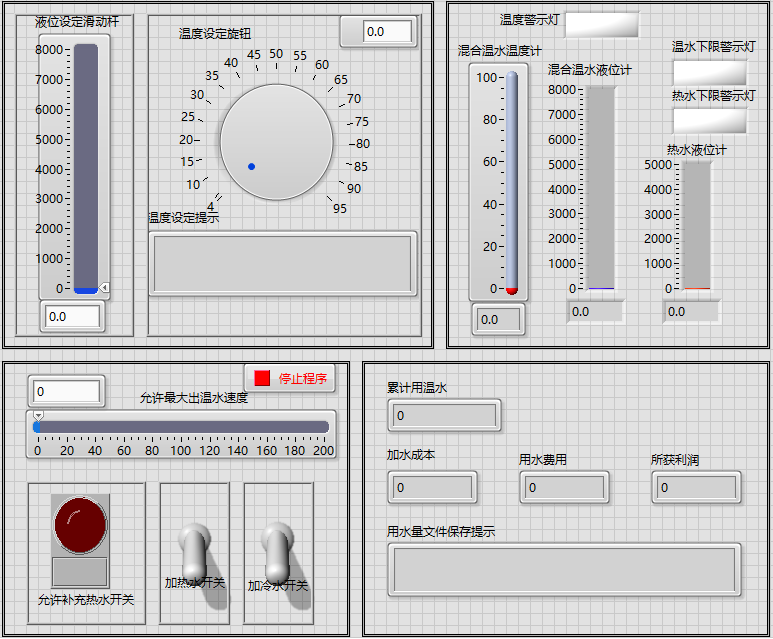

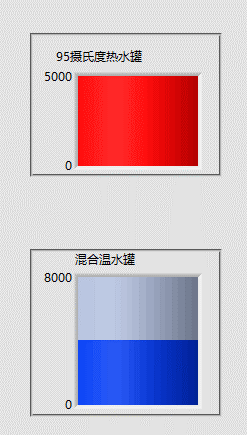

前面板分为两个窗口，左边窗口表示控制室，如图4-1、4-3所示，右边窗口表示室外的水罐，如图4-2所示。

控制室分为五个部分：一个部分是示波器，用来显示设定的目标温水水位、实际的温水水位、实际的热水水位，如图4-3所示；一个部分用来设定温水罐目标水位和目标水温，如图4-4所示；一个部分用来观察温水罐温度、液位和热水罐的液位，同时有三个警示灯分别对超出温度上下限、温水罐水位低于下限、热水罐液位低于下限报警，如图4-5所示；一部分控制三个加水开关，分别是允许像热水管补充热水的开关、向温水罐加热水开关和加冷水开关，以及一个控制最大出温水速度的滑动杆，如图4-6所示；还有一个部分是显示学生累计用的温水、学校加热水和冷水的成本、学生用温水的给学校带来的收益和利润，以及程序结束要保存的用水量文件的提示，如图4-7所示。

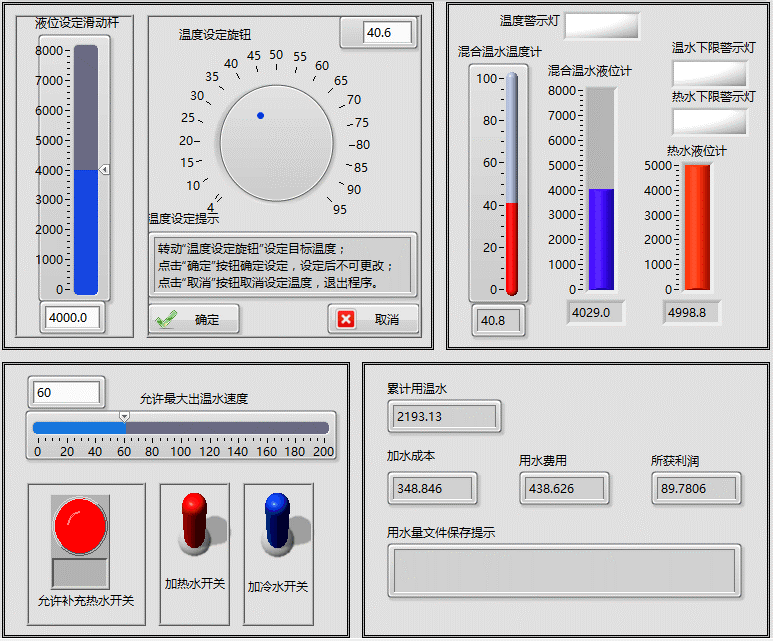

运行效果显示图：

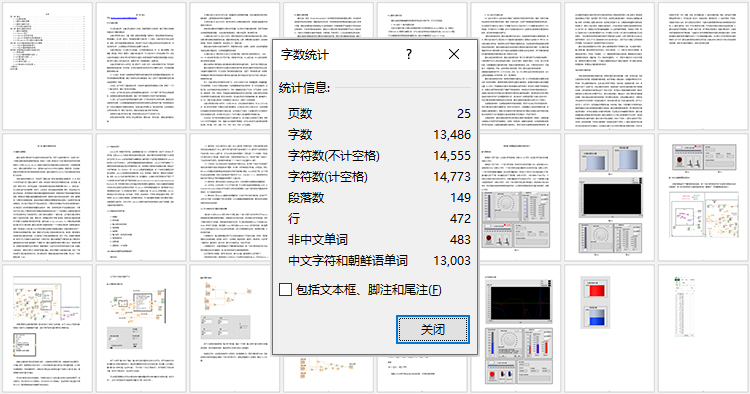

设计文档：

文件列表：

LabVIEW澡堂控制系统设计目录│文件列表:

 ├ 1.文档[WORD]

 │  │ 功能介绍.txt

 │  │ 报告.doc

 │  └ 报告.pdf

 ├ 2.源码[测试无错]

 │  └ 2.源码[测试无错]

 │     │ 水位水温控制模拟系统.vi

 │     │ 用水量.csv

 │     │ 计算加热水比例系数.vi

 │     │ 计算加热水累计.vi

 │     │ 计算水温.vi

 │     └ 计算用水累计.vi

 └ 3.操作视频[MP4]

    └ 3.操作视频[MP4]

       └ 操作视频.mp4
