【D40】样例-FX5U内置模拟量程序(FX5-4AD-ADP程序 FX5-4DA-ADP程序)

项目编号：D40

文件大小：416K

源码说明：带中文注释

开发环境：.gx3

简要概述

样例适用于新手，老手请无视

请注意：FX5U是需要设置参数的，大致步骤如下：

1、点击软件左边的 “参数” -  “系统参数”，在弹出的窗口中设置PLC型号为FX5U-32MR/ES  （本次样例使用机型 ）
2、点击软件左边的 “参数” - “FXUCPU” - “模块参数” - “模拟输入” 设置FX5U内置的2路AD
3、点击软件左边的 “参数” - “FXUCPU” - “模块参数” - “模拟输出” 设置FX5U内置的1路DA
4、右击软件左边的 “参数” - “模块信息"，添加新模块，然后在弹出的窗口上选FX5-4AD-ADP，并进行设置
5、右击软件左边的 “参数” - “模块信息"，添加新模块，然后在弹出的窗口上选FX5-4DA-ADP，并进行设置

需要注意的是，FX5-4AD-ADP 安装在不同位置时，对应的SD不同，  FX5-4DA-ADP也是同样道理
这个样例中，第一个位置安装了FX5-4AD-ADP， 第二个位置安装了FX5-4DA-ADP

接线方面，电压时比较简单，就2根线。

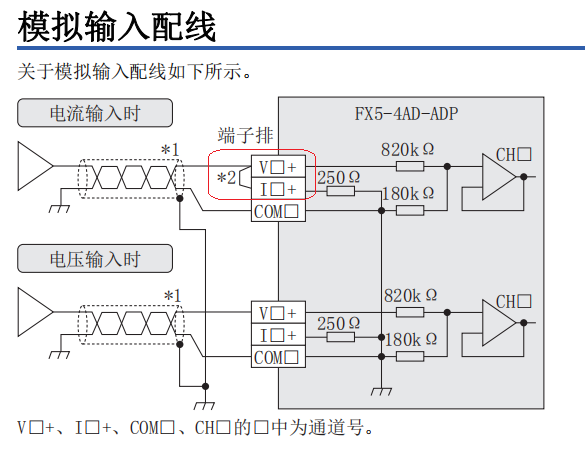

注意FX5-4AD-ADP的电流需要接3根线，如下图：

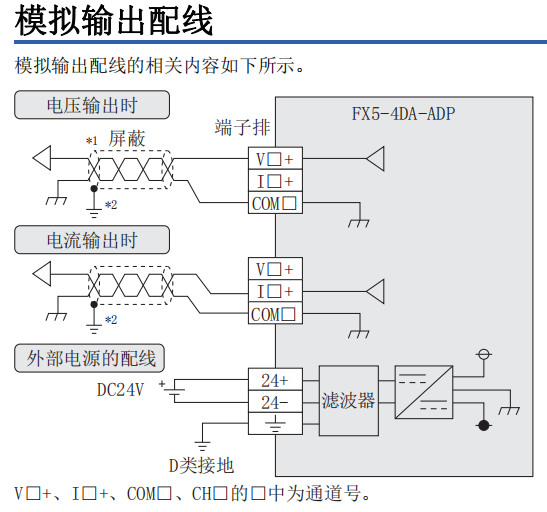

FX5-4DA-ADP 的电流信号只用接2根线，如下图：

注意FX5-4DA-ADP需要别外供给24V电源，模块盒子里配了一根线，在模块侧面插入，不通24V电，POWER灯不会亮

以上样例测试时，我把DA的线接到AD上，检测正常。
本机内置的模拟量输入感觉有点偏差，DA输出4000时，AD收到大概是4040。
ADP的比较准确，DA输出16000时，AD收到是15998。
