项目编号：D68
文件大小：5.7M
源码说明：带中文注释
开发环境：.cs
简要概述：
本设计是从经济实惠的角度出发，基于西门子PLC实现的8位密码锁的控制设计，这是一款可以多次更改密码，具有报警功能的PLC电子密码锁控制系统。通过对密码锁的控制要求分析，对PLC控制系统进行了软、硬件设计，并通过仿真实验证明了该系统的实用性，智能控制密码锁开锁、更改、报警、复位、重置等功能。并能在错误次数过多时，将键盘输入锁定，拥有防试探的功能，大大加强了密码锁的安全性。使该密码锁具有保密性强，灵活性高的特点。可将其运用在需要安全保障的一些重要场所。

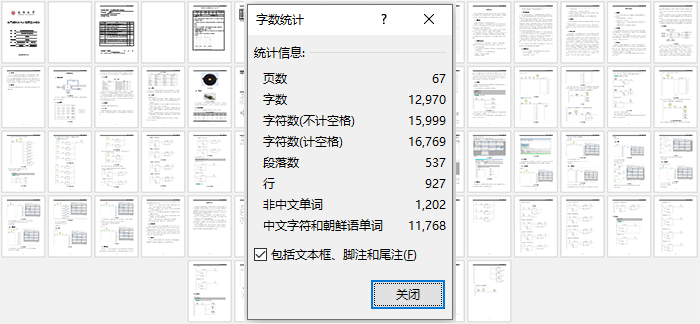

设计报告：
