项目编号：D68
文件大小：368K
源码说明：带中文注释
开发环境：.gxw
简要概述：

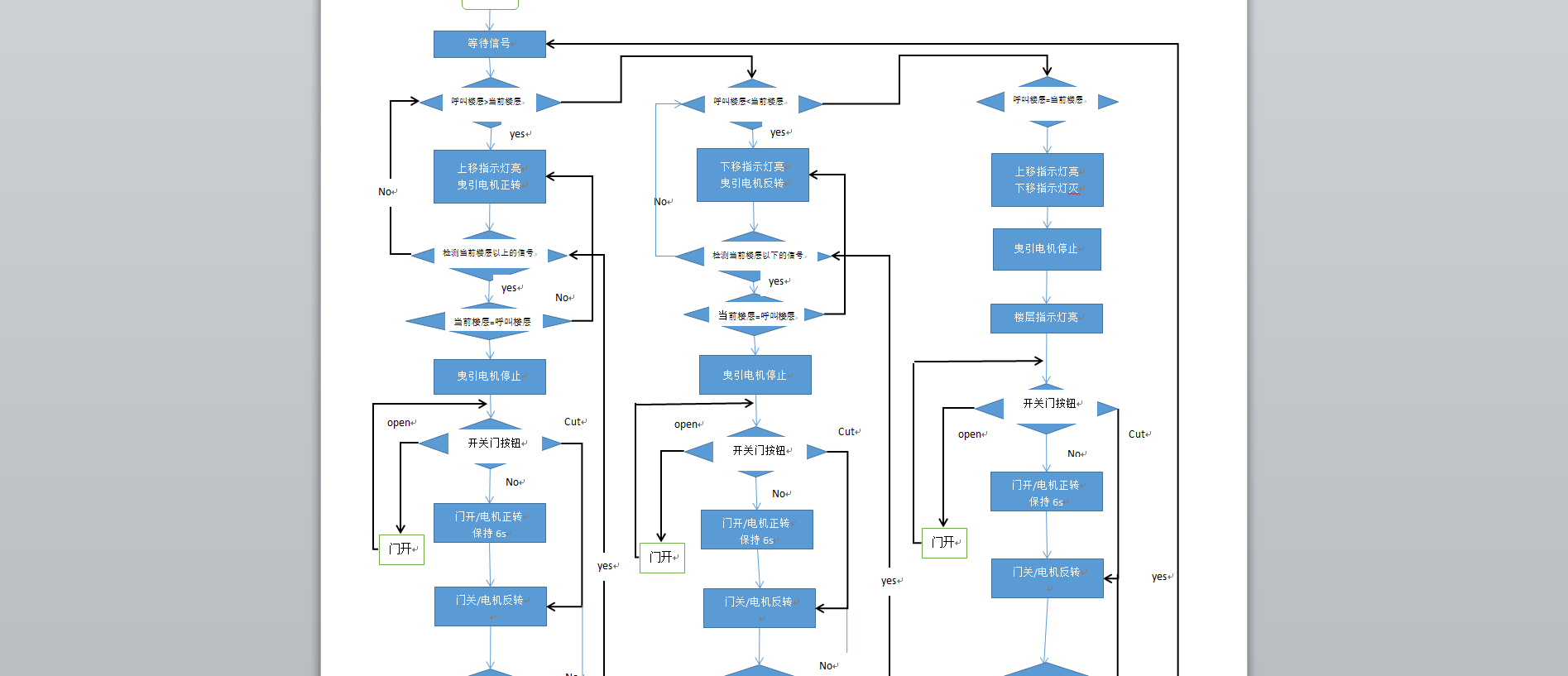

电梯控制系统流程图执行程序：
（一）电梯上行
1.当电梯停于4楼一下楼层时， 若4楼呼叫，则上行到4楼碰到行程开关后曳引机停止。开门6s，关门6s，电梯停止带响应。
2.电梯停于3楼以下楼层，3楼呼叫，则上行，碰到3楼行程开关后曳引机停止。开门6s，关门6s，电梯停止带响应。
3.电梯停于1楼，2楼呼叫，则上行，碰到2楼行程开关后停止。开门6s，关门6s，电梯停止带响应。
4.电梯停于1F，2F，3F同时呼叫，则电梯上行到2F后，听5S，继续上行到3F后停止。
5．电梯停于1楼，3楼、4楼同时呼叫，电梯上行到3楼，停9秒，继续上行到4楼停止。
6.电梯停于1楼，2楼、4楼同时呼叫电梯上行到2楼，停9秒，继续上行到4楼停止。
7.电梯停于1楼，2、3、4楼同时呼叫电梯上行到2楼，停9秒，继续上行到3楼，停5秒，再继续上行到4楼停止。
8.电梯停于2楼，3、4楼同时呼叫，电梯上行到3楼，停9秒，继续上行到4楼停止。
（二）电梯下行
1.电梯停于4楼或3楼或2楼，1楼呼叫，电梯下行到1楼停止。
2.电梯停于4楼或3楼，2楼呼叫，电梯下行到2楼停止。
3.电梯停于4楼，3楼呼叫，电梯下行到3楼停止。
4.电梯停于4楼，3楼、2楼同时呼叫，电梯下行到3楼，停9秒，继续下行到2楼停止。
5.电梯停于4楼，2楼、1楼同时呼叫，电梯下行到2楼，停9秒，继续下行到1楼停止。
6.电梯停于4楼，3楼、2楼、1楼同时呼叫，电梯下行到3楼，停9秒，继续下行到2楼，停9秒，再到1楼停止。
目录│文件列表:
└ 电梯控制plc+界面
│ 电梯sfc.gxw

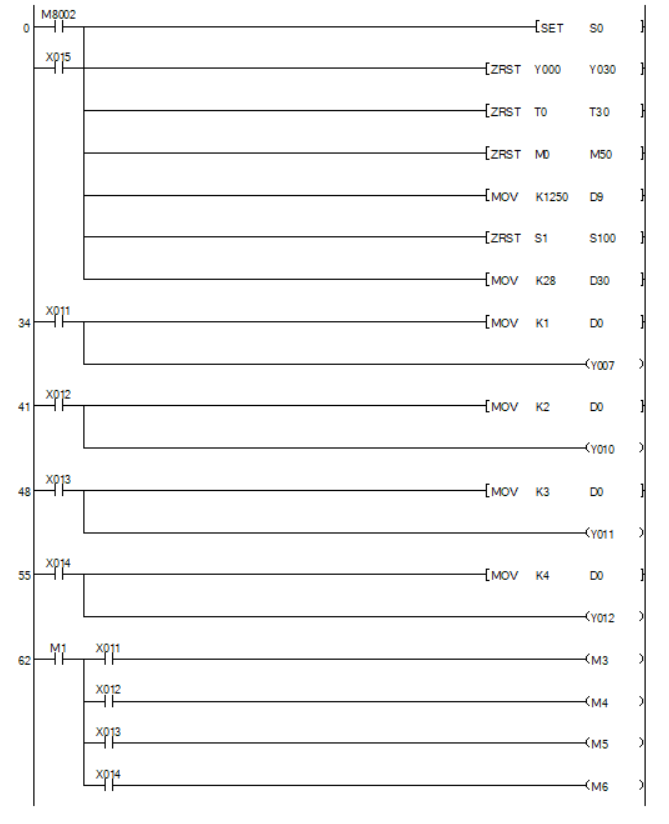

│ 电梯梯形图.gxw

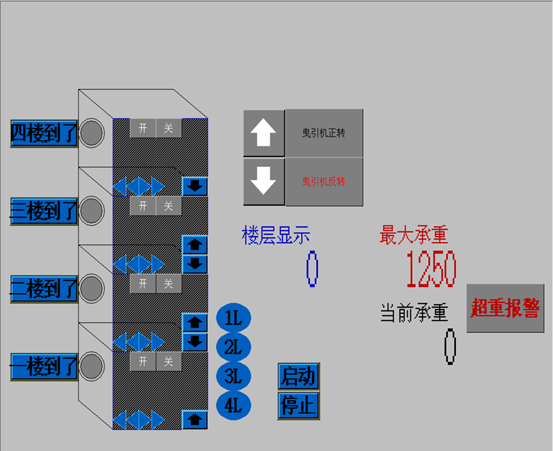

└ 电梯界面.GTW
