【E666】STM32F103防疲劳驾驶检测完整设计

项目编号：E666

文件大小：4.2M

源码说明：带中文注释

开发环境：C编译器

简要概述：

一.本设计的主要功能是，通过心率传感器检测驾驶员脉搏，MPU6050加速度传感器检测驾驶员头部加速度，来判断驾驶员是否犯困（表情并且偷笑）。

    本设计包含本设计的原理图，硬件清单，STM32代码，测试时的串口输出内容TXT。

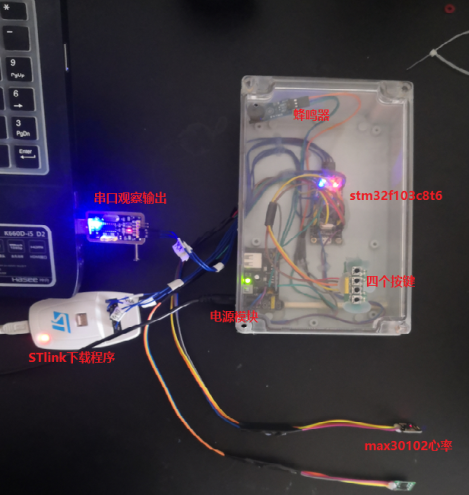

二.硬件组成

-硬件总成本100以内。

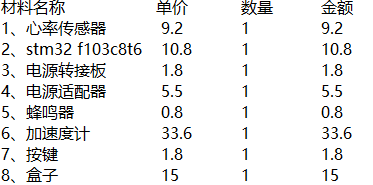

-硬件清单截图，表格会放在在资料里。

三.原理图

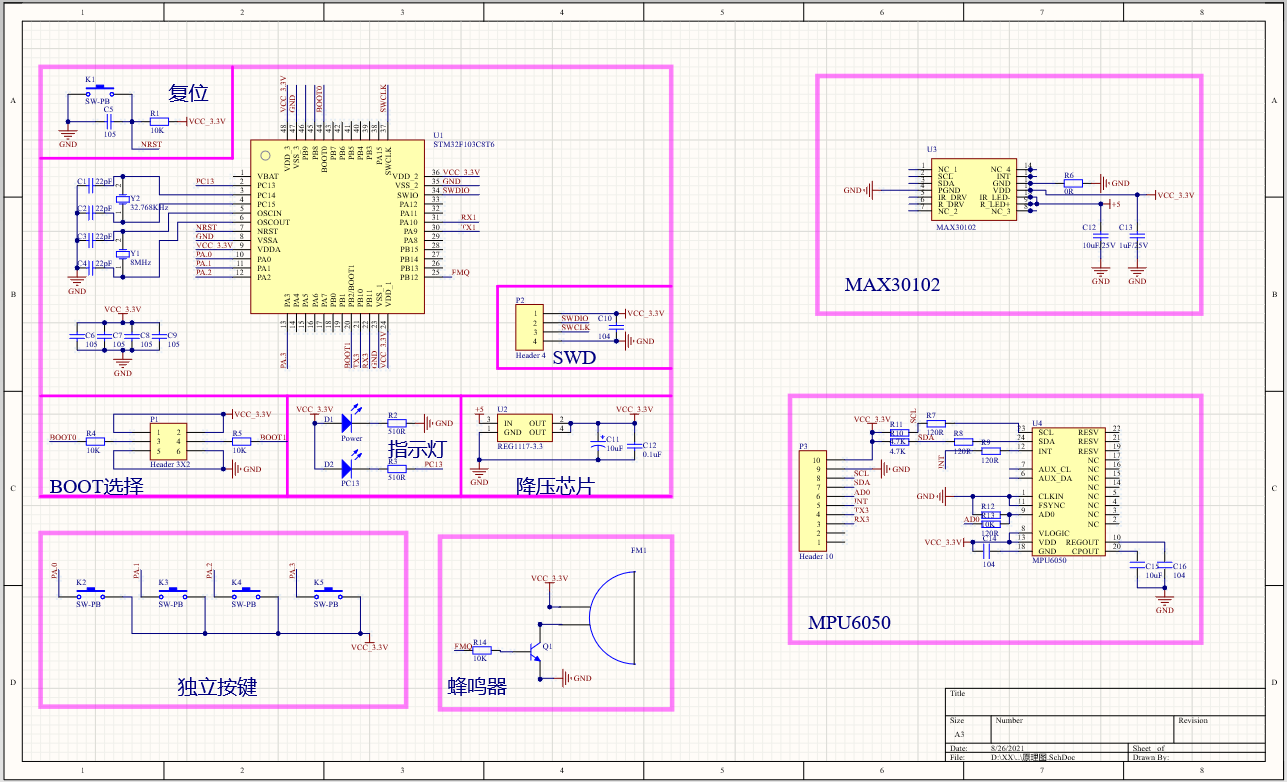

原理图部分要说明两点

1、MAX30102是网上随便找了个图照着画的。led的部分没画，在淘宝买的模块，没有原理图。

2、mpu6050是参考原子的，实际用的是串口输出的mpu6050，接的是单片机的串口3，mpu6050部分电路中串口部分只画了引脚标号，连接到了单片机的串口3.

四.实现的功能

1、持续实时计算30秒内的平均脉搏

2、按键1按下后将一分钟内的平均脉搏设为正常脉搏，正常脉博值更新后蜂鸣器隔一秒响一次，正常脉博值未更新时蜂鸣器一秒响4次，这样能知道当前什么状态，报警状态就是一直响。如果已经按下过按键一 ，那再按一次就会蜂鸣器快响，并计算平均值，计算完蜂鸣器再慢响，相当于更新了一次平均值。

3、按键2按下，实时检测xyz加速度，并且设置对应的三个报警值，超过报警值蜂鸣器报警，需要按按键4手动取消报警，报警值设置程序中采用宏定义的方式，方便用户更改调试，每次更改后需重新下载程序。再按一次按键2 加虚度检测停止工作。按键2 相当于只检测加速度。

4、第三个按键按下，脉搏报警值和加速度报警值每两分钟改变一次，超过报警值就报警。并开始计时，到达十分钟触发报警。如果中途发生超过报警值的报警按取消报警停止报警10分钟计时停止也不重新计，第三个按键再按一次，就停止。

5、按第四个按键取消报警。
