STM32无人机+遥控器资料开源 硬件+程序源码+地面站源码+教程等


小四轴简介

       诸多无人机爱好者想亲手动手DIY一个自己专属的无人机,买个现成的飞控板,组装一下就能飞(太easy,不仅毫无成就感,而且啥也没学到)。搜罗一下现如今无人机市场,各种无人机琳琅满目,开源无人机才是DIY的最爱,笔者也了解过无人机现状及相关开源的项目,如Crazepony、CrazyFile、Paparazzi UAV、Dronecode / PX4、OpenDroneMap等,但大多数开源无人机上手难度大,代码晦涩难理解,且处于不同的处理器平台,移植相当困难,代码设计难以借鉴及修改。小编特此打造一款与众不同的开源无人机。

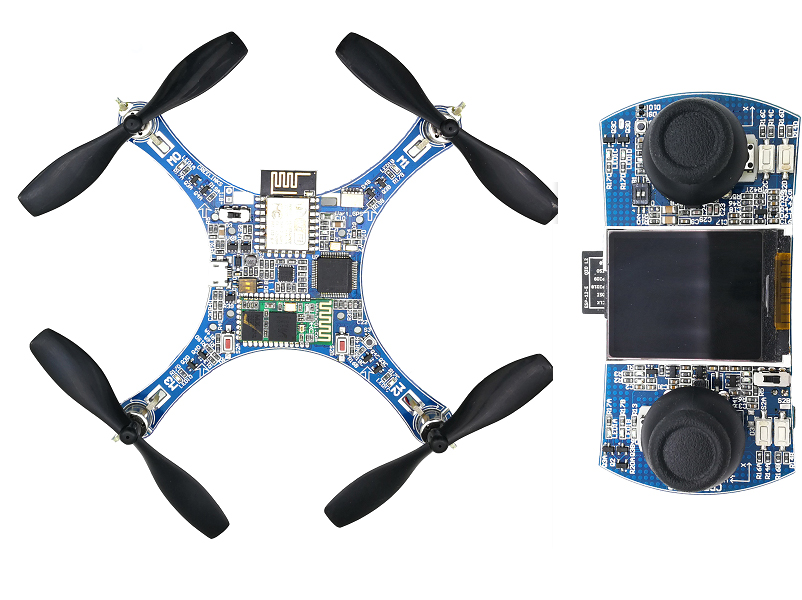

无人机小四轴+遥控器实物展示:

【E473】STM32无人机+遥控器资料开源 硬件+程序源码+地面站源码+教程等

【E473】STM32无人机+遥控器资料开源 硬件+程序源码+地面站源码+教程等

小四轴无人机基本参数:

  • 1) 处理器:STM32F103RET6/512K ROM/64K RAM

  • 2) 加/角速度:MPU6050

  • 3) 气压计:BMP180

  • 4) 通讯方式:WIFI(ESP8266)、蓝牙(HC-05)、2.4G射频(NRF24L01+)

  • 5) 电机:8520空心杯

  • 6) 电池:850mA锂电池

  • 7) 遥控器:10K高精度遥杆、1.8寸TFT彩色液晶显示屏

  • 8) 滤波算法:滑动平均、限幅

  • 9) 姿态解算:默认卡尔曼,可通过地面站配置为一阶、二阶、四元数。

  • 10) PID算法:串行PID控制算法

  • 11) GPS:当前V1.0版本暂不支持

  • 12) 图传:当前V1.0版本暂不支持

无人机特点:

  • 开源所有的源代码及原理图(PCB暂不开源)

  • 支持代码无缝移植到其他平台

  • 支持WIFI方式连接地面站

  • 支持WIFI方式连接手机

  • 支持WIFI方式连接遥控器

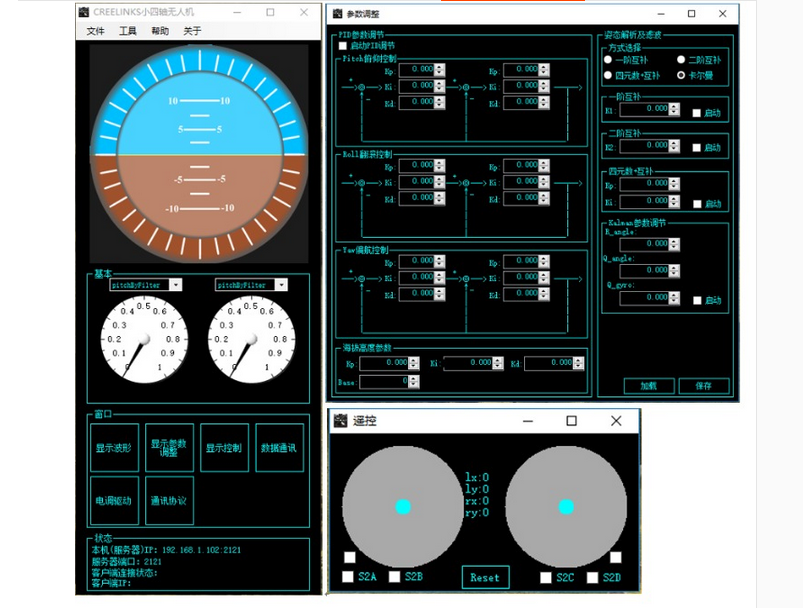

  • 支持通过地面站配置PID参数及滤波参数

  • 支持通过地面站观察参数波形

  • 遥控器支持WIFI、蓝牙、2.4G射频三种通讯方式

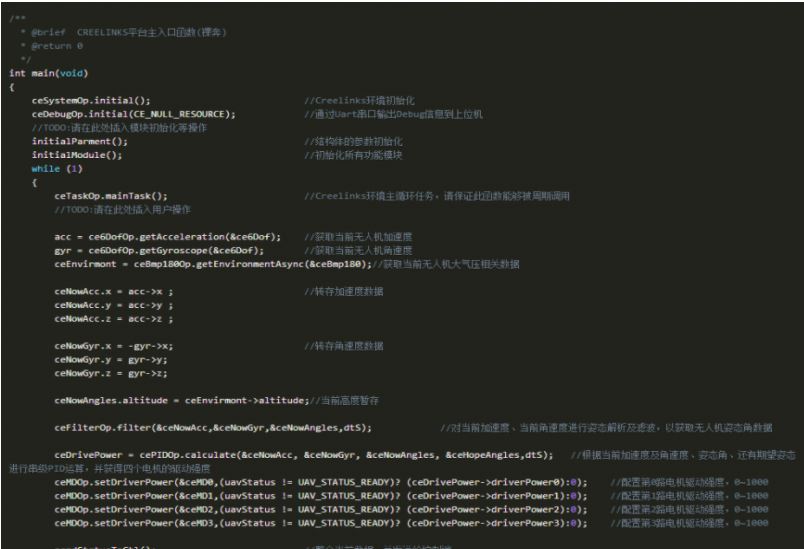

飞控源码:

【E473】STM32无人机+遥控器资料开源 硬件+程序源码+地面站源码+教程等

目录│文件列表:

 └ STM32 无人机

    │ 地面站上位机.exe文件 源码.zip

    │ 无人机 遥控器原理图.zip

    │ 无人机 遥控器源代码.zip

    └ 无人机教程.zip
