【E673】STM32F103C8T6板球系统控制器

项目编号：E673

文件大小：49M

源码说明：带中文注释

开发环境：C编译器

简要概述：

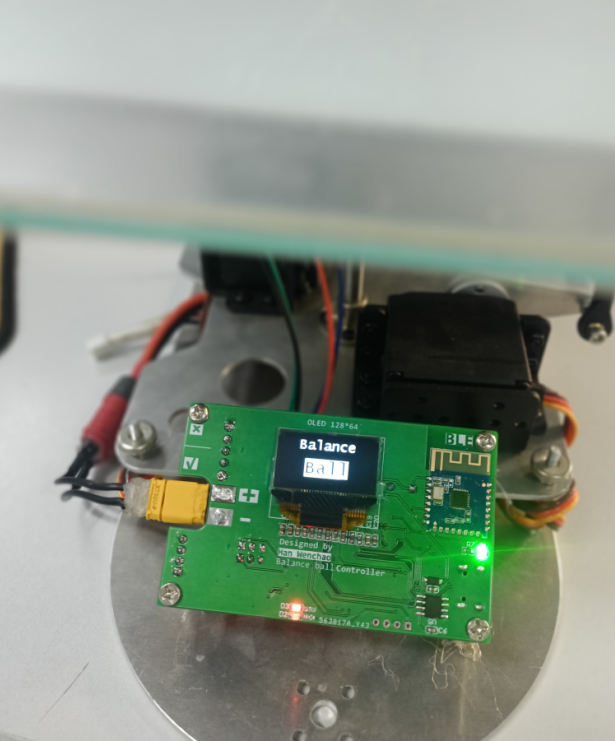

本工程是一款使用电阻屏的板球控制系统，工程特点有：

1、主控为STM32F103C8T6

2、四线电阻屏驱动采用H2046（可替代XPT2046）

3、JDY23蓝牙模块（从机）

4、0.96寸OLED显示，参考技小新OLED显示器模块-0.96寸(7PIN) - 立创EDA开源硬件平台 (oshwhub.com)

5、GUI使用mini开源GUI——ugui，使用方法可参考博客 mini开源GUI－uGUI快速使用 ，一款很适合OLED的开源GUI

6、提供简单PID测试程序，可在此基础上加入自己的控制算法。

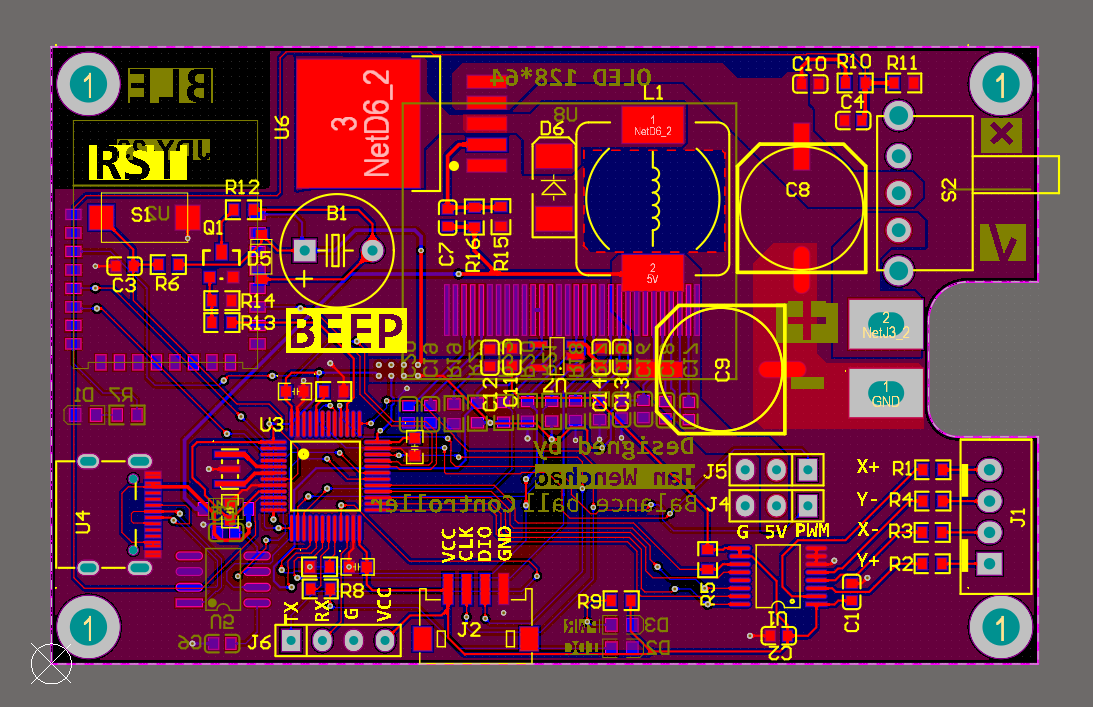

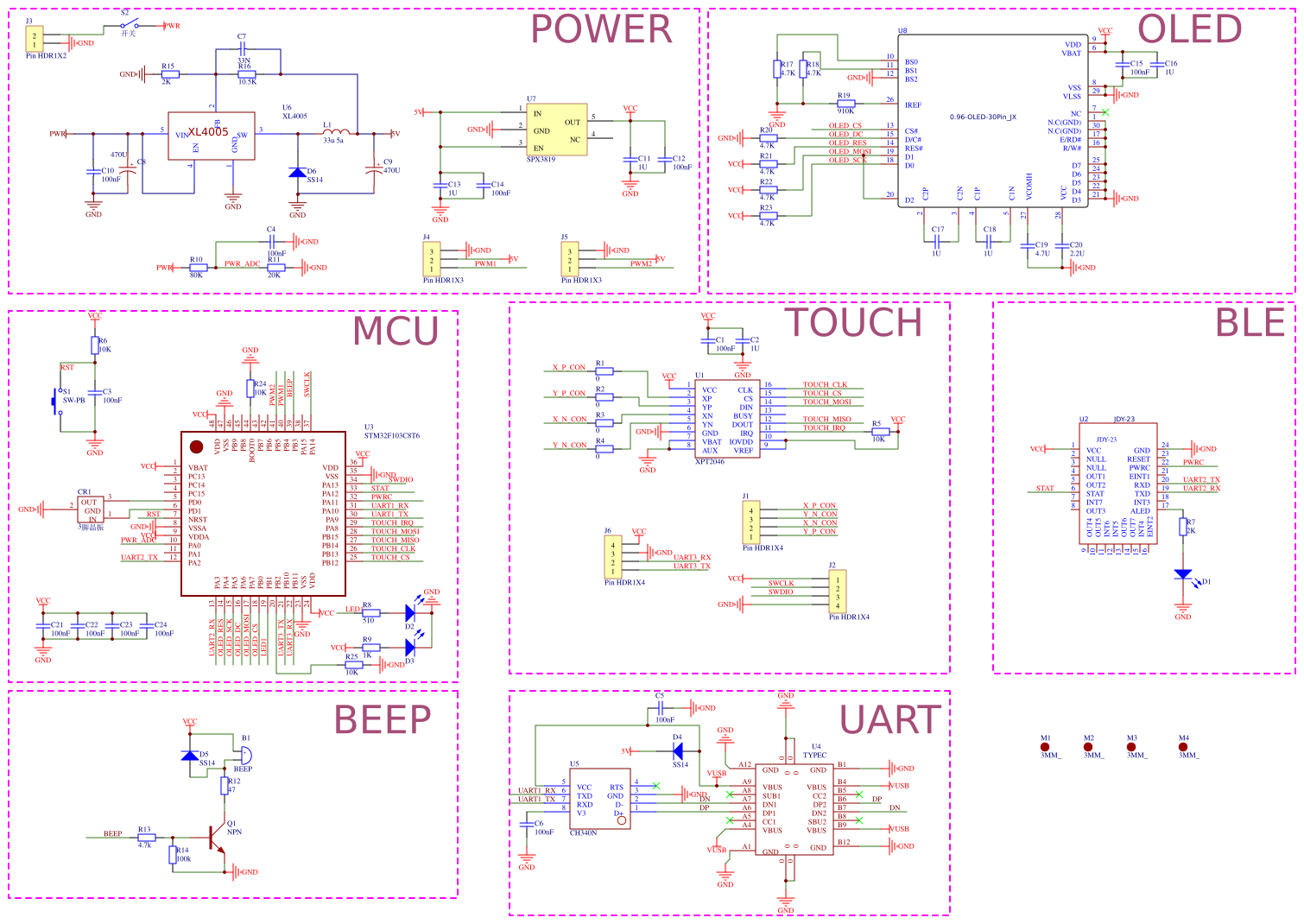

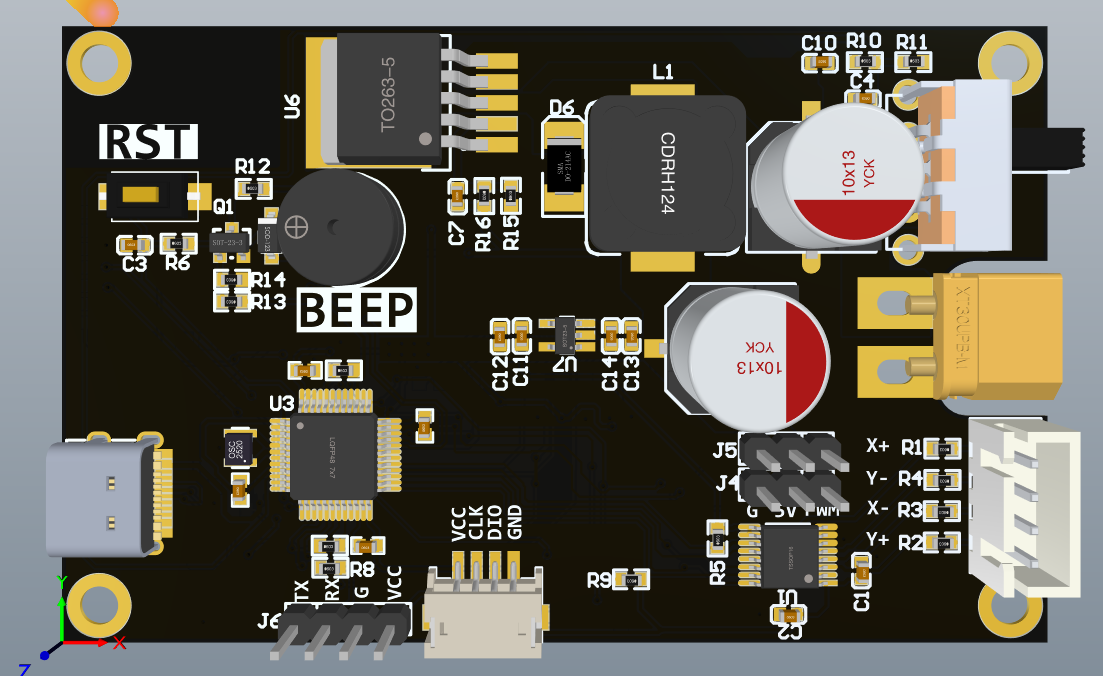

7、电路包含有最小系统、电池电压AD采样、蜂鸣器驱动、OLED驱动、舵机驱动、串口、电阻屏驱动、蓝牙模块及电源系统。

目录│文件列表:

 └ 板球系统控制器

    │ balanceball.mp4

    │ BALL.zip

    │ BOM_板球系统控制器.xlsx

    └ AD文件

       │ PCB1.PcbDoc

       │ PCB1.PcbDoc.htm

       │ PCB_Project1.PrjPCB

       │ Sheet1.pdf

       │ Sheet1.SchDoc

       └ 制版文件

          │ 2-balanceballcontroller.zip

          │ CAMtastic1.Cam

          │ CAMtastic2.Cam

          │ PCB1-macro.APR_LIB

          │ PCB1-RoundHoles-NonPlated.TXT

          │ PCB1-RoundHoles-Plated.TXT

          │ PCB1-SlotHoles-Plated.TXT

          │ PCB1.apr

          │ PCB1.DRR

          │ PCB1.EXTREP

          │ PCB1.GBL

          │ PCB1.GBO

          │ PCB1.GBP

          │ PCB1.GBS

          │ PCB1.GD1

          │ PCB1.GG1

          │ PCB1.GKO

          │ PCB1.GPB

          │ PCB1.GPT

          │ PCB1.GTL

          │ PCB1.GTO

          │ PCB1.GTP

          │ PCB1.GTS

          │ PCB1.LDP

          │ PCB1.PcbDoc

          │ PCB1.REP

          │ PCB1.RUL

          │ Status Report.Txt

          └ History

             └ PCB1.~(1).PcbDoc.Zip
