【E816】零基础制作ST-LINK V2 附PCB文件原理图 AD格式

项目编号：E816

文件大小：22M

源码说明：带中文注释

开发环境：C编译器

简要概述：

ST-LINK/V2是一款可以在线仿真以及下载STM8以及STM32的开发工具。支持所有带SWIM接口的STM8系列单片机;支持所有带JTAG / SWD接口的STM32系列单片机。

基本属性

-ST-LINK/V2是ST意法半导体为评估、开发STM8系列和STM32系列MCU而设计的集在线仿真与下载为一体的开发工具。

-STM8系列通过SWIM接口与ST-LINK/V2连接;

-STM32系列通过JTAG / SWD接口与ST-LINK/V2连接。

-ST-LINK/V2通过高速USB2.0与PC端连接。

支持的软件

-ST-LINK Utility v2.0（及以上版本）

-STVD Version 4.2.1（及以上版本）

-STVP Version 3.2.3（及以上版本）

-IAR EWARM Revision v6.20（及以上版本）

-IAR EWSTM8 Revision v1.30（及以上版本）

-KEIL RVMDK Revision v4.21（及以上版本）

-ATOLLIC

-TASKING

支持的器件

-支持所有带SWIM接口的STM8系列单片机

-支持所有带JTAG / SWD接口的STM32系列单片机

-与目标板的连接接口

-ST-LINK/V2指定的SWIM标准接口和JTAG / SWD标准接口。

固件升级性

-固件可更新。ST将会推出更多STM8和STM32的型号，亦会将新的器件型号添加入STVD的器件支持列表，当您在未来开发中需要使用新的型号，升级STVD，升级固件程序，便得以支持新的型号。

升级方式为自动升级。

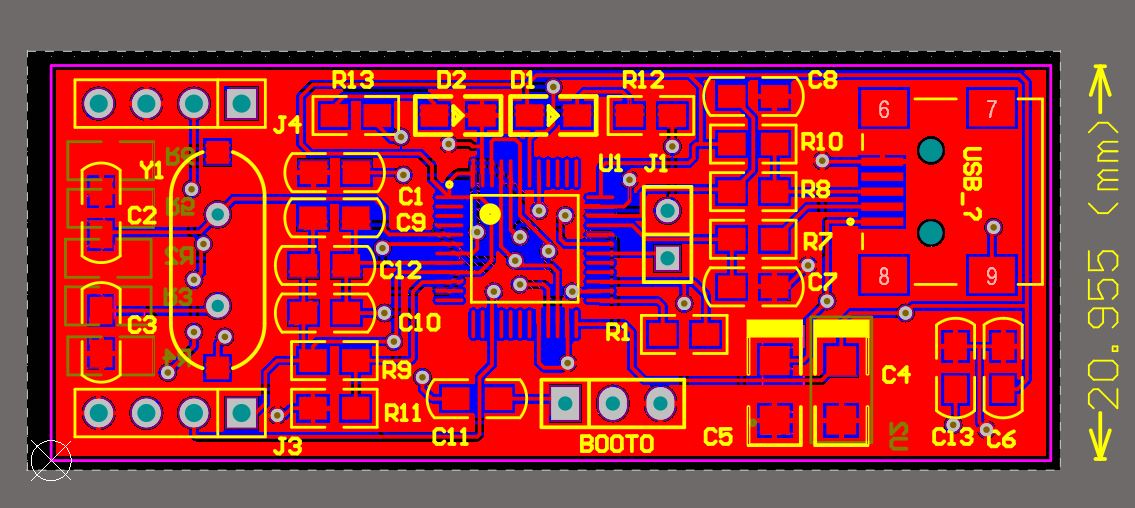

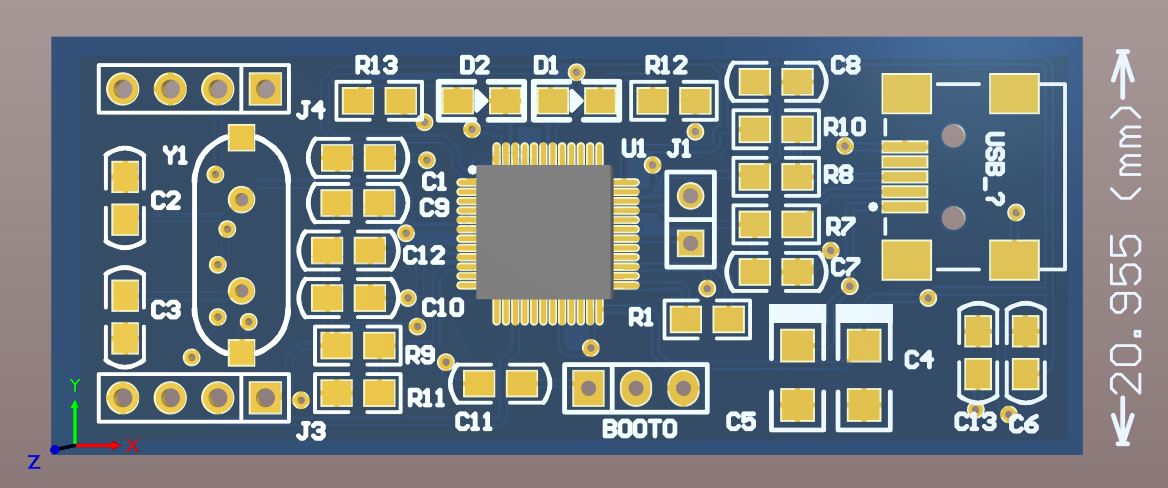

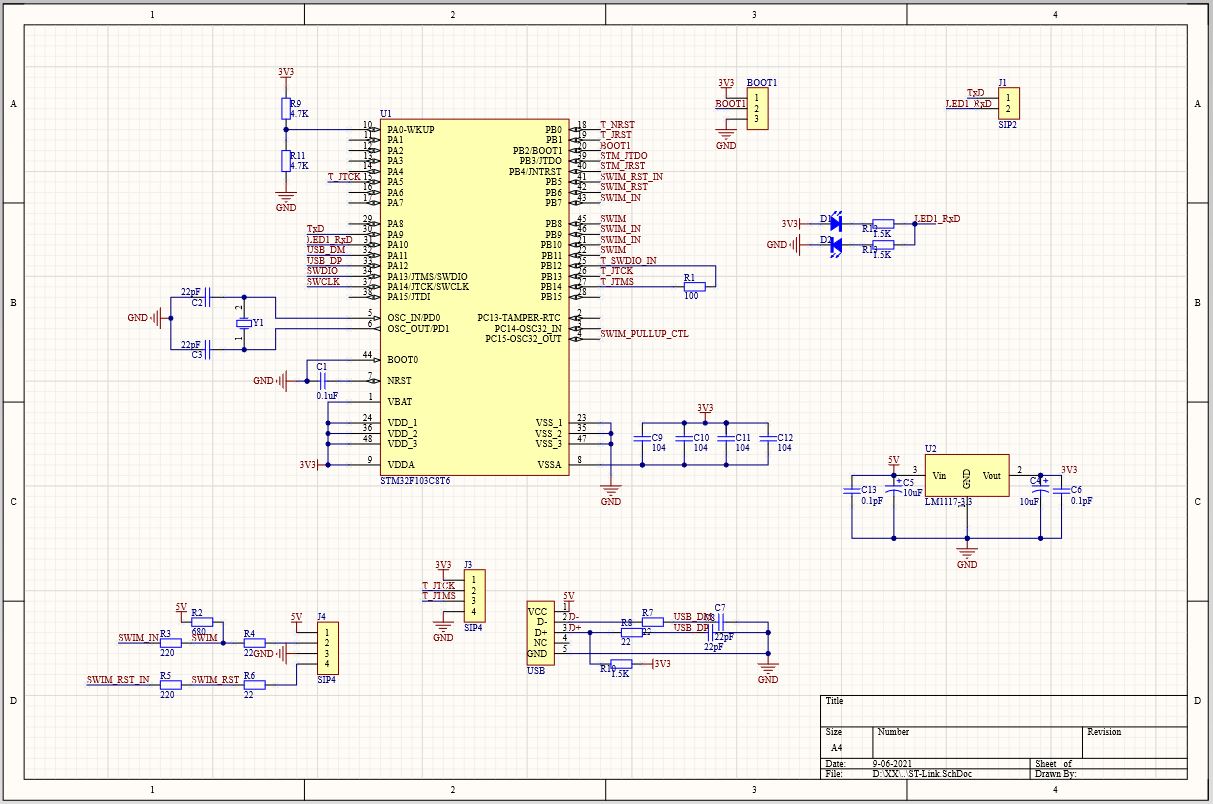

Altium Designer画的原理图和PCB图如下：
