STemWin5.22移植笔记

网上关于emwin的资料很少，我在移植的时候查了很多资料，对我一个感觉是好乱，有的代码改动的太多，这会让像我这种菜鸟无从下手，并且来源很乱，这让我决心写下这个笔记，来让新手快速入门emwin，高手当然飘过哦，这只限于我这种菜鸟罢了。

emWin是segger公司出的一款图形化界面，非常好看，大家所熟悉的ucGUI也是这个公司开发的，ucGUI是XP的，而emWin是win7哦！而移植也要比ucGUI简单的多，没有ucGUI那么麻烦。好废话少说，如正题。

 1、获取库文件

首先，emWin库来源有两个，一个是MDK(KEIL)软件目录下的，另外一个是ST公司的emWin，这里我们用第二个，因为MDK目录下的emWin最新版本对于大家不是好获得(MDK5.0才是5.22，MDK4.7下是5.16的)，而ST公司的那个好下载。http://www.st.com/web/en/catalog/tools/PF259225# 这个是下载地址哦，目前最新的是5.22的版本，打开页面，点击下面的Download，即可下载。

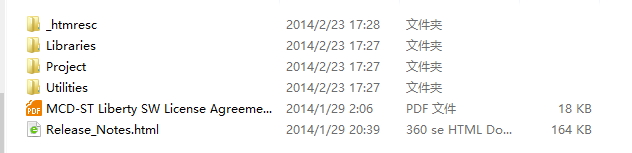

解压缩下载的压缩包，打开文件夹，我们看到

Libraries ：里面就有我们需要的STemWin库

Project：这个是ST的工程文件，以官方的eval板子建的工程

Utilities： 这个是文件系统和eval板子的硬件驱动程序

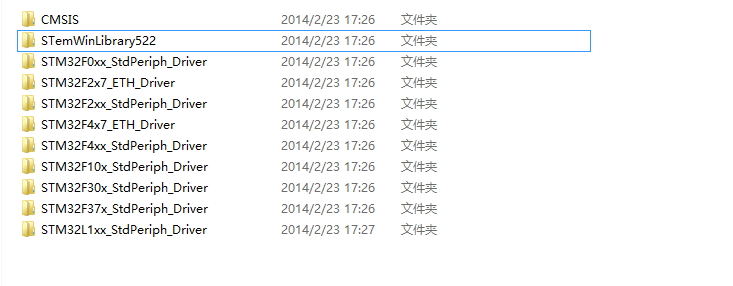

我们打开Libraries文件夹，看到StemWinLibrary522了，先莫激动，这个我们先到这里。

2、库文件加到工程里

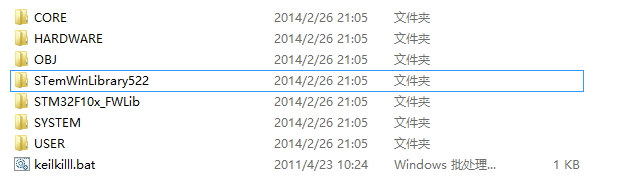

    首先，我们借用原子的触摸程序(战舰的哦)，先将前面找到的库文件夹复制到工程文件夹下，  注意：工程里的lcd.c和lcd.h改为ili93xx.c和ili93xx.h后重新加入到工程里，LCD_Init（）也改为LCDx_Init（）

下面的程序由ili93xx.h中剪切到ili93xx.c中，至于为什么做以上工作，移植过ucGUI的再知道不过了，这里就不多说了，不知道的可以百度哦。

typedef struct

{

         u16 LCD_REG;

         u16 LCD_RAM;

} LCD_TypeDef;

#define LCD_BASE        ((u32)(0x6C000000 | 0x000007FE))

#define LCD             ((LCD_TypeDef *) LCD_BASE)

如图：

接下来就是拿出你的剪刀了，首先把主程序里的触摸都剪掉，剩下下面的就行啦！

int main(void)

 {

         u8 i=0;

         delay_init();

         NVIC_Configuration();

         uart_init(9600);

LED_Init();

        LC。Dx_Init();

         KEY_Init();

        POINT_COLOR=RED;

while(1)

         {

                   i++;

                   if(i==20)

                   {

                            i=0;

                            LED0=!LED0;

                   }delay_ms(20);

         }

}

接着就是把文件加到工程你去那，下图是工程截图：

红框中间的三个文件路径：STemWinLibrary522\Config

GUI_X.c 的路径 :  STemWinLibrary522\OS

接下来就是emWin的库啦，哈哈，打开Lib文件夹，看到那么多的文件，是不是晕了，我们仔细看看，ST给M0 M3 M4的都分配了库，还很了编译软件和有无系统的，简直是分的很好，显然我们用STemWin522_CM3_Keil.lib 这个库，好了，工程就到此就弄好了。

3、修改程序，启动emWin

   接下来的工作就麻烦点喽，大家淡定点，其实也就一会儿的功夫喽！

    首先动GUIConf.c中的GUI_NUMBYTES 为1024*50，50可以小点，不要太大，太大编译器会编译会错误的，

接下来是LCDConf_FlexColor_Template.c 这个文件，先将我们的ili93xx.h头文件包含进来，接下来加入以下两行程序，至于后面的地址为什么会这样，这是LCD显示里的哦

#define LCD_REG_ADDRESS              *(__IO uint16_t *)(0x6C000000)

#define LCD_DATA_ADDRESS          *(__IO uint16_t *)(0x6C000800)

     再就是下面的几个程序

static void LcdWriteReg(U16 Data) {

  // ... TBD by user

         LCD_REG_ADDRESS=Data;

}

static void LcdWriteData(U16 Data) {

  // ... TBD by user

         LCD_DATA_ADDRESS=Data;

}

static void LcdWriteDataMultiple(U16 * pData, int NumItems) {

  while (NumItems--) {

    // ... TBD by user

                   LCD_DATA_ADDRESS=*pData++;

  }

}

static void LcdReadDataMultiple(U16 * pData, int NumItems) {

  *pData = LCD_DATA_ADDRESS;

         while (NumItems--) {

    // ... TBD by user

                   *pData++=LCD_DATA_ADDRESS;

  }

}

  此时重要的函数来喽void LCD_X_Config(void)

   Config.Orientation = GUI_SWAP_XY | GUI_MIRROR_Y;

  这句是显示方向的，默认的是这个，弄好后，下进去板子，看是否正常显示，不正常显示可以试试该这里哦。PS:9341的能行，但是6804的不行，看哪位能解决哦！

GUIDRV_FlexColor_SetFunc(pDevice, &ortAPI, GUIDRV_FLEXCOLOR_F66709, GUIDRV_FLEXCOLOR_M16C0B16);

GUIDRV_FLEXCOLOR_F66709这个东西很重要，有很多可以选的，太多了就不列在这儿了。移植的时候我就栽在这里啦，这是对控制芯片的支持，详细的请看最新手册5.22的（P991），也有中文的5.12，不过5.22支持的很多.

   最后就是main函数喽

    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_CRC, ENABLE);

         GUI_Init();

         GUI_DispString("Hello STemWin!");

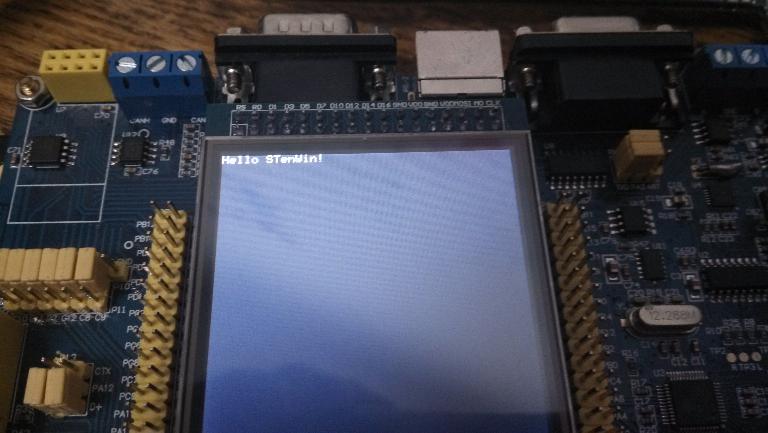

  记住这句一定要加上RCC_AHBPeriphClockCmd(RCC_AHBPeriph_CRC, ENABLE);      不知道是为什么，大家加上就行喽，哈哈，现在编译把程序下到板子里去哦，哈哈 是不是成功显示了。 来张照片。哈哈，先歇会儿，后续再写上demo的和触屏的。

哈哈，来喽，大家再关注哦！demo和触屏的献上啦

4、加入demo，让emWin炫起来

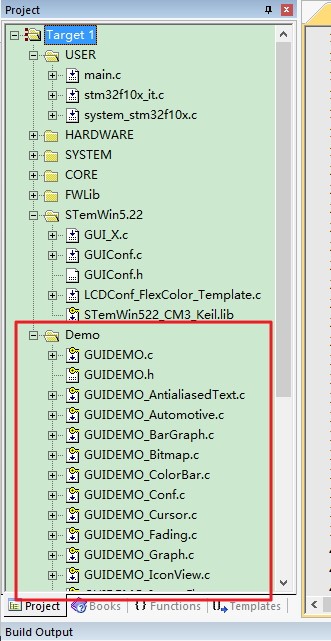

首先，工程文件加入demo的文件，如下图

加入头文件gui_demo.h    然后再主函数里加入GUIDEMO_Main(); 好，编译程序，下进去，惊喜吗？看到经典的开始画面了，但是没有动，右下脚没有像别人的视频里的滚动啊！哈哈，莫急，因为我们还没有启动emWin的心跳哦！

有的是用systick，但是我没有实验成功，而是用定时器用的，其实都是一样，在HARDWARE里加入gui_time.c和gui_time.h文件，具体源码见工程喽，其实就是循环调用OS_TimeMS++；让emWin跳动起来。别忘了，主函数要调用定时器的初始化哦！我们再编译，程序跑起，哈哈，是不是动了。

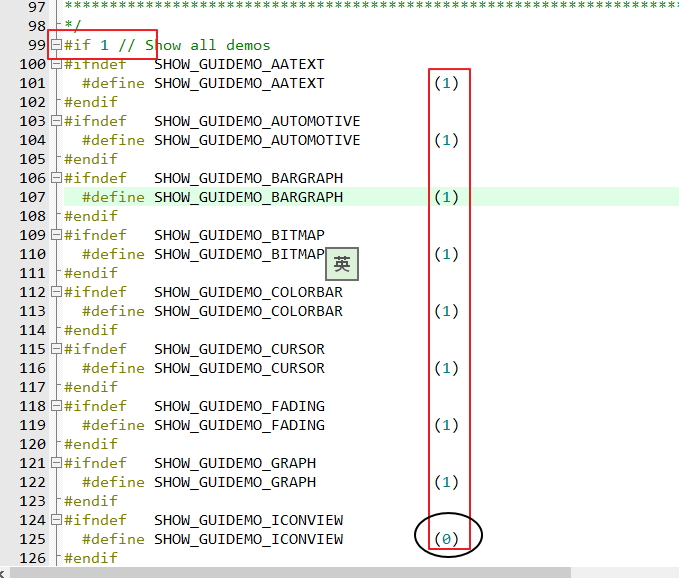

欸，但是还有个问题，怎么就是一个画面，不往下去了呢？这是我们还没有开启demos的开关了，打开GUIDEMO.h文件，配置如下图，记住后面每个项目的开关要关掉很多的，不然会有错误的。我开了8个，到黑圈那里就好了。

再跑起程序，哈哈，这回就真的动了。高兴啊，见到win7风格的画面，我为以后的界面充满了信息。

5、启动touch，人机界面更美好

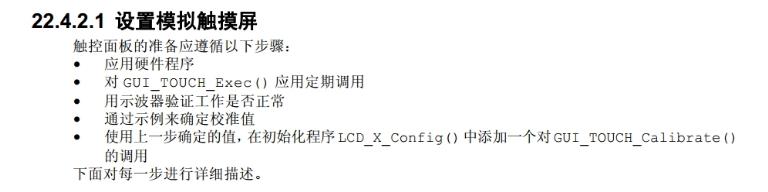

  这是我们移植的最后一步啦，我们先看中文手册上是怎么说的（P765），见下图

那我们就按照这个步骤来喽。首先是硬件程序，由于我们用的5.22版本没有关于touch的C文件，我便从5.16那儿拷过来了GUI_X_Touch_Analog.c，把这个文件加入到StemWin5.22组里，因为直接就用的原子的触摸了，我们就直接调用TP_Read_XY2(&x,&y);这个函数，把他放进GUI_TOUCH_X_MeasureX(void)和GUI_TOUCH_X_MeasureY(void)这两个函数里，其实最后由这个函数GUI_TOUCH_Exec()循环调用，来一直读AD的值。哦，说到这儿，把GUI_TOUCH_Exec()这个函数也要放进前一步建的gui_time.c文件里，具体见源码喽!这就把前两步弄完了。

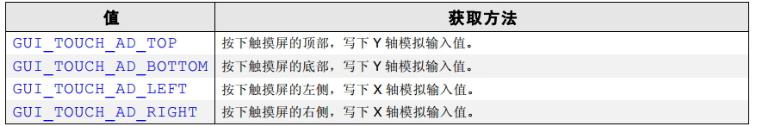

第三步没搞过，直接第四步吧。用示例确定校准值？？迷惑，哪里的示例，怎么确定，哈哈，听我一步步说来。这里的值就是取得A/D转换器的最小值和最大值。emWin需要用这些值来把测量结果转换为以像素表示的触摸位。这4个值为：

emWin的示例文件夹中有一个小程序，可用来获取触控面板的这些值。该程序位于文件夹Sample\Tutorial下，程序名称为TOUCH_Sample.c。在硬件上运行该示例。其输出应类似于下侧的屏幕截图。

 接下来我们在LCDConf_FlexColor_Template.c文件中加入上面提到的四个值

#define TOUCH_AD_TOP                         221

#define TOUCH_AD_BOTTOM                   3900

#define TOUCH_AD_LEFT                         160

#define TOUCH_AD_RIGHT                       3883

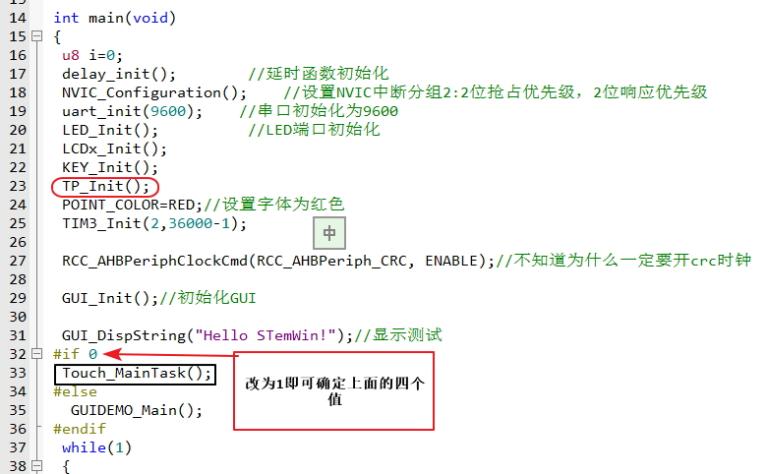

后面的数字只是临时写的，然后我们再新建gui_touch.c文件，这就是TOUCH_Sample.c文件的程序，我们拷贝过来到gui_touch.c中，如下图所示

然后下载程序，界面如下图

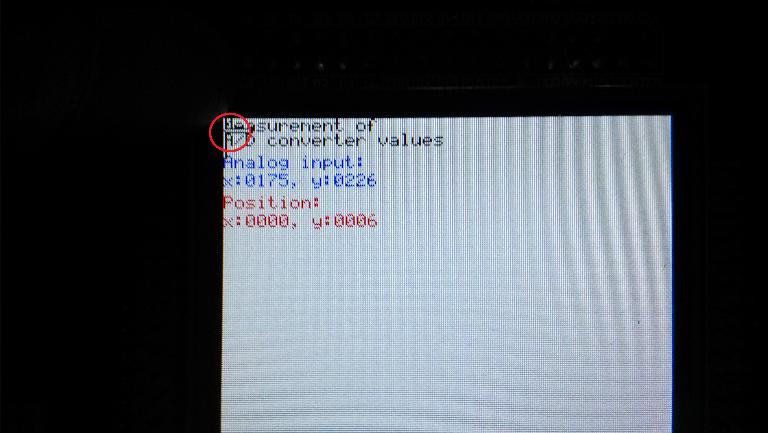

这是确定左上角的值，记住，一定要触摸，蓝色的X就是TOUCH_AD_LEFT的值，Y就是TOUCH_AD_TOP的值，然后下一张

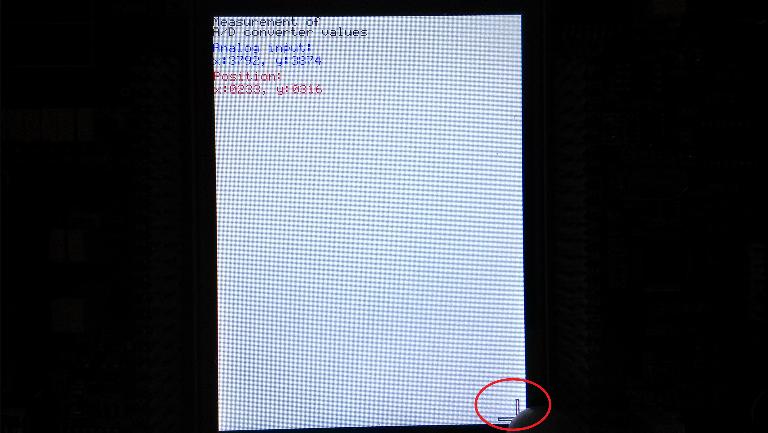

同样触摸右下角，看到十字会移动到右下角，这是蓝色X的值为TOUCH_AD_RIGHT，Y值为TOUCH_AD_BOTTOM，这样，前面提到的四个值就已经确定了，同时改掉LCDConf_FlexColor_Template.c里的那四个值。

最后一步啦，哈哈，见下图，在LCD_X_Config函数里调用GUI_TOUCH_Calibrate函数，这样，我们的触屏移植就弄完了。

弄了好久了，寒假就开始了，到现在触屏终于可以啦，哈哈 ，发这个帖子也祝贺自己一下喽，哈哈，大神们指点意见哦！

附件有：
1、5.22英文手册和5.12的中文手册，

2、前面的basic工程和后面的demo+touch的工程，

3、pdf格式的移植笔记，

4、emWin5.16-MDK和emWin5.22-MDK是MDK安装目录下的emWin库，分别是5.16和5.22的，

5、SeggerEval_WIN32_MSVC_MinGW_GUI_V522是VC6.0可以仿真的库。
