【E1109】STM32F103RET6 emWin ILI9488 [SPI DMA]

1、使用3.5寸SPI触摸显示屏，分辨率:480*320 ;驱动IC: ILI9488；

     采用的是SPI DMA 驱动，使用emWin。

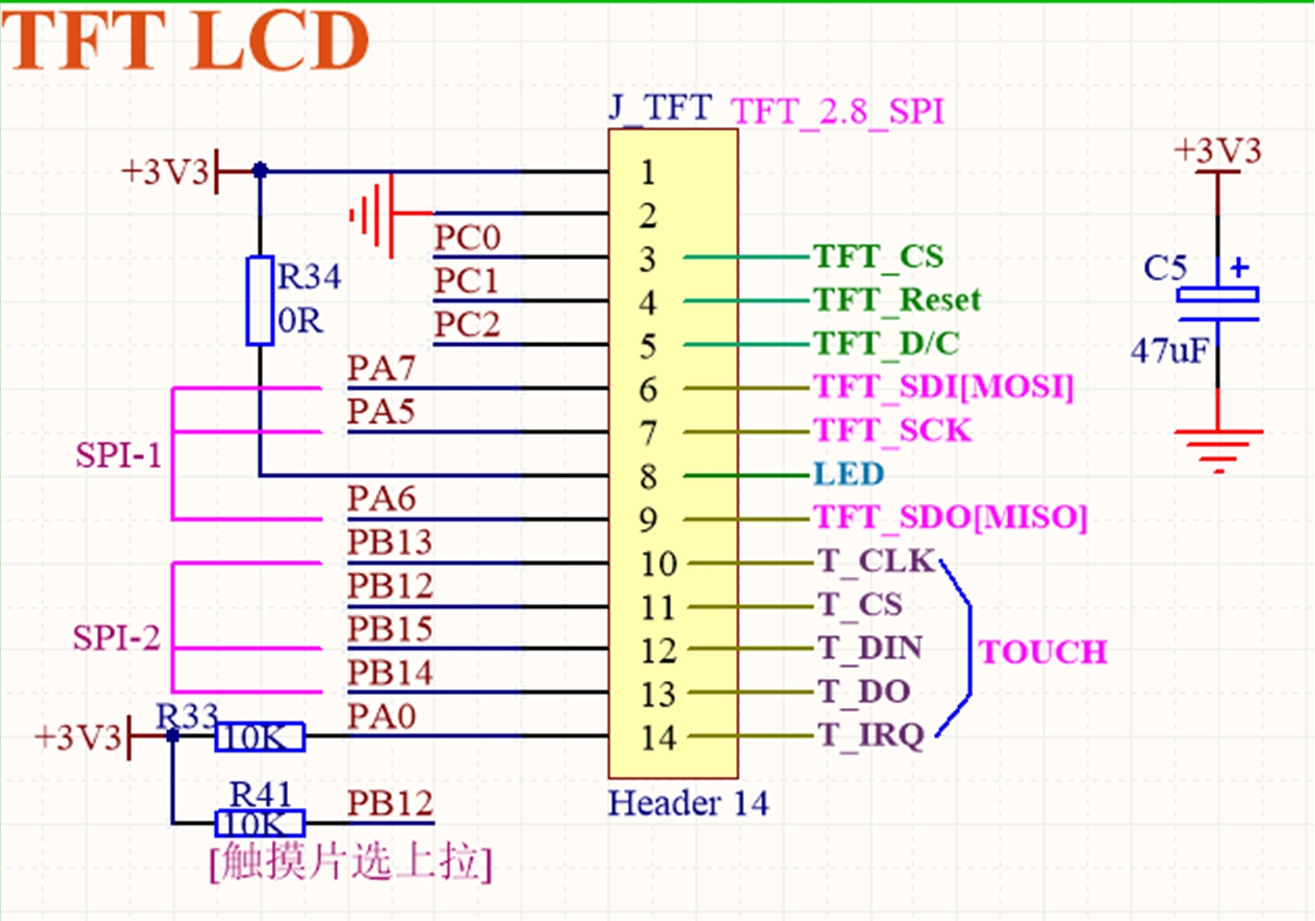

2、TFT LCD驱动接口部分:

     2.8inch，3.5inch接口通用

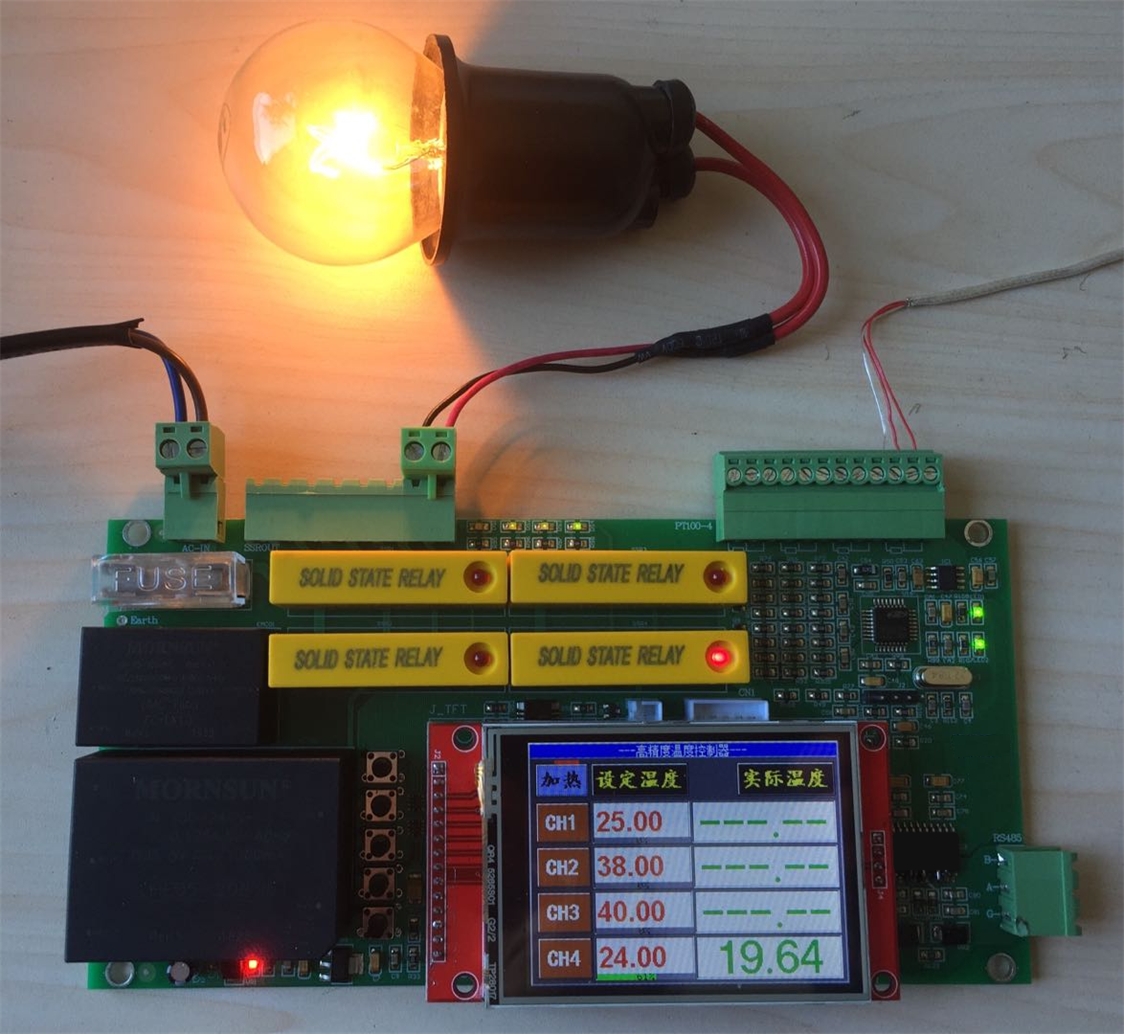

3、项目产品照片：

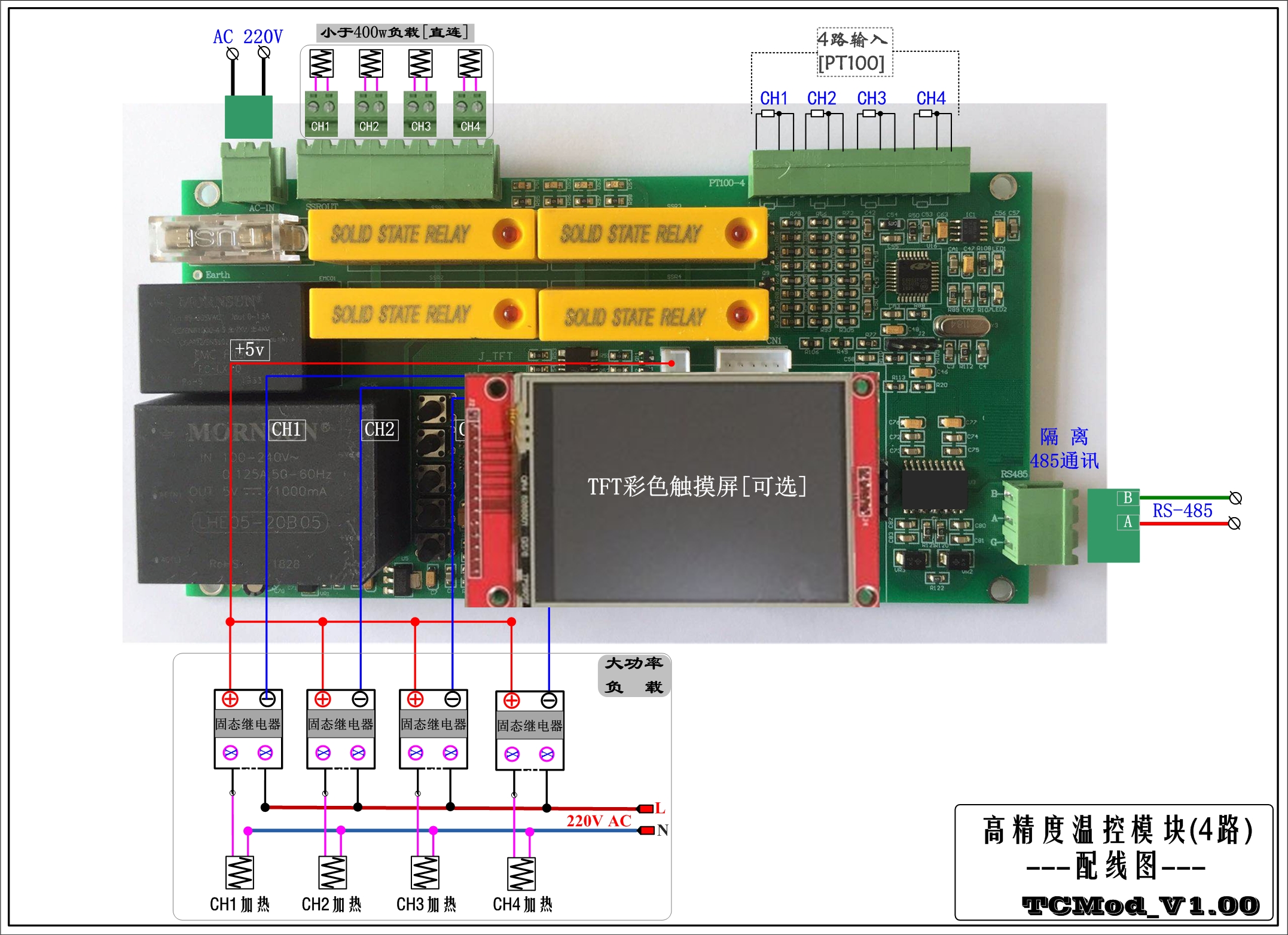

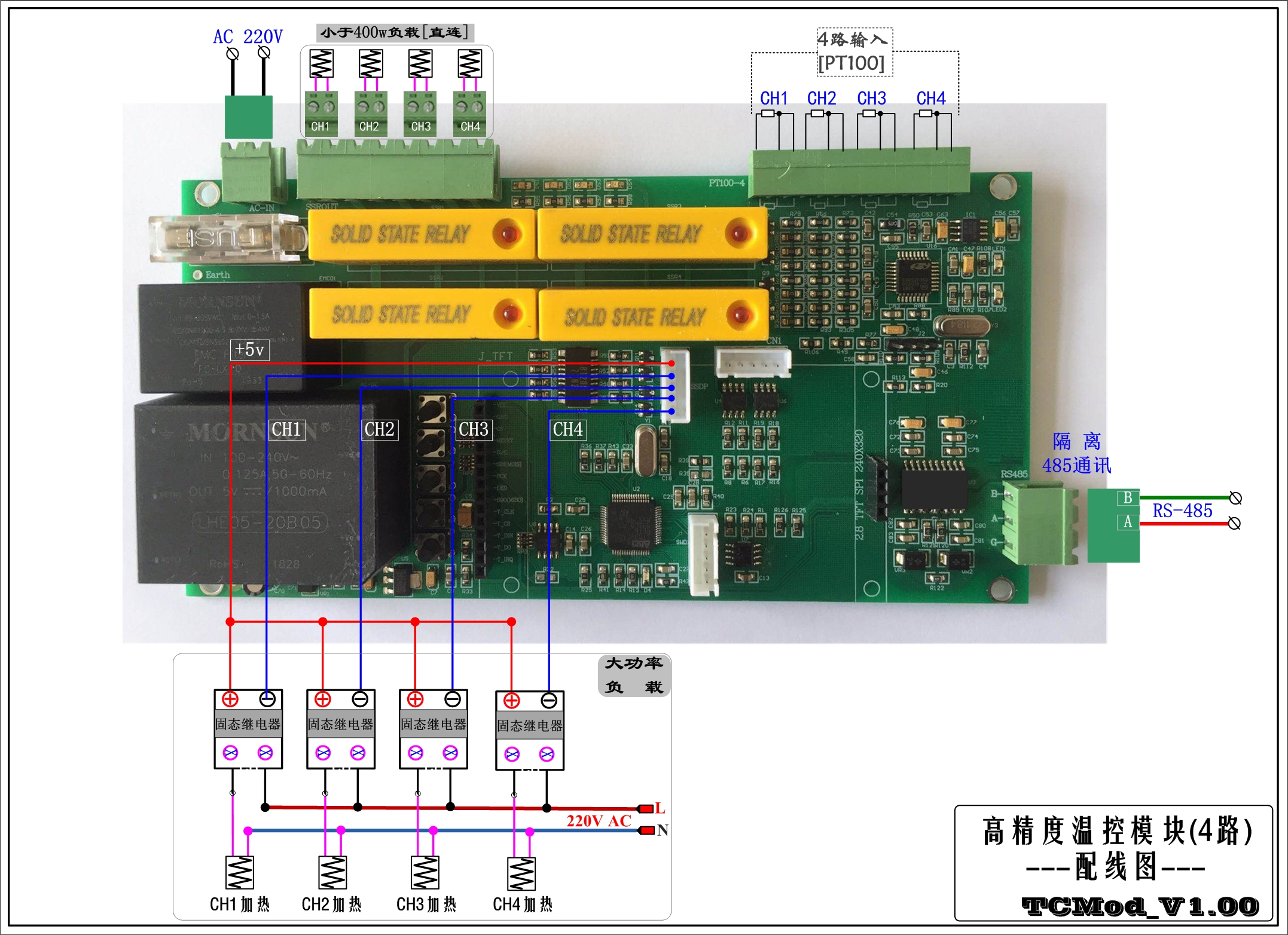

4、产品配线图:

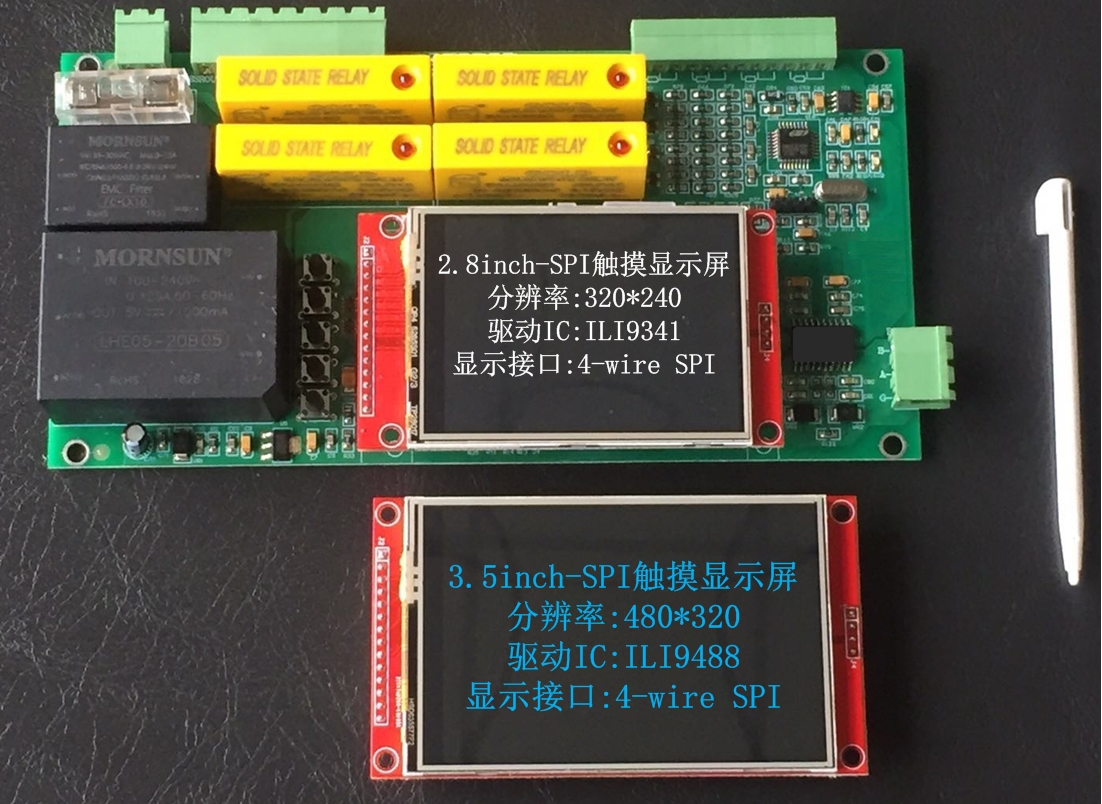

5、产品适配TFT LCD 对照:

6、应用说明:

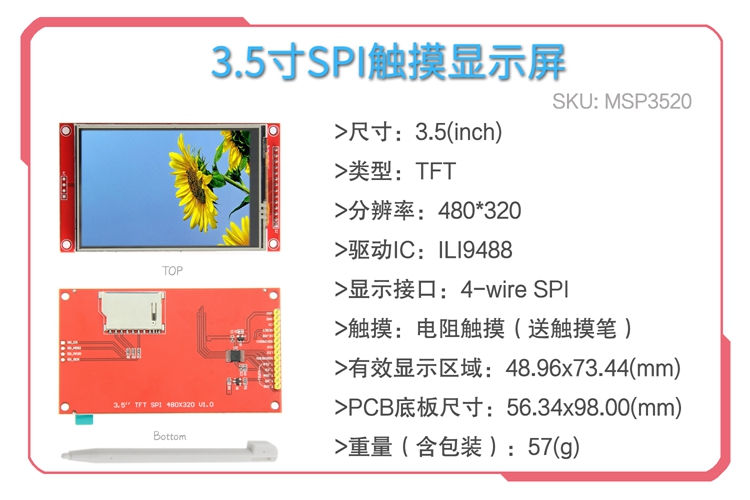

  a.3.5英寸SPI触摸显示屏模块，采用SPI四线接口，只能支持RGB666数据模式。

      【说明: 想采用RGB565模式，怎么测试都不能正常初始化！】

  b.因为原来项目用的是2.8英寸SPI触摸显示屏模块，驱动IC是: ILI9341,采用RGB565模式，是可以正常使用的。现在采用3.5英寸SPI触摸显示屏模块，想继续选用原来的模式，怎么测试都没有成功，只好改成RGB666模式的， 才正常运行。

  c. 原来采用RGB565模式的SPI DMA驱动，也就必须修改，才能正常运行。

  d.不采用SPI DMA驱动，界面显示、界面转换的速度，肯定是无法接受！！！

     采用DM驱动后，就非常流畅，当然也就可以作为产品使用了.

  请看下面的DMA驱动代码部分

目录│文件列表:

 │ ILI9488_ucgui.rar

 │ LCD_Core.rar
