项目编号：E1134

文件大小：1.18M

源码说明：带中文注释

开发环境：C编译器

简要概述：

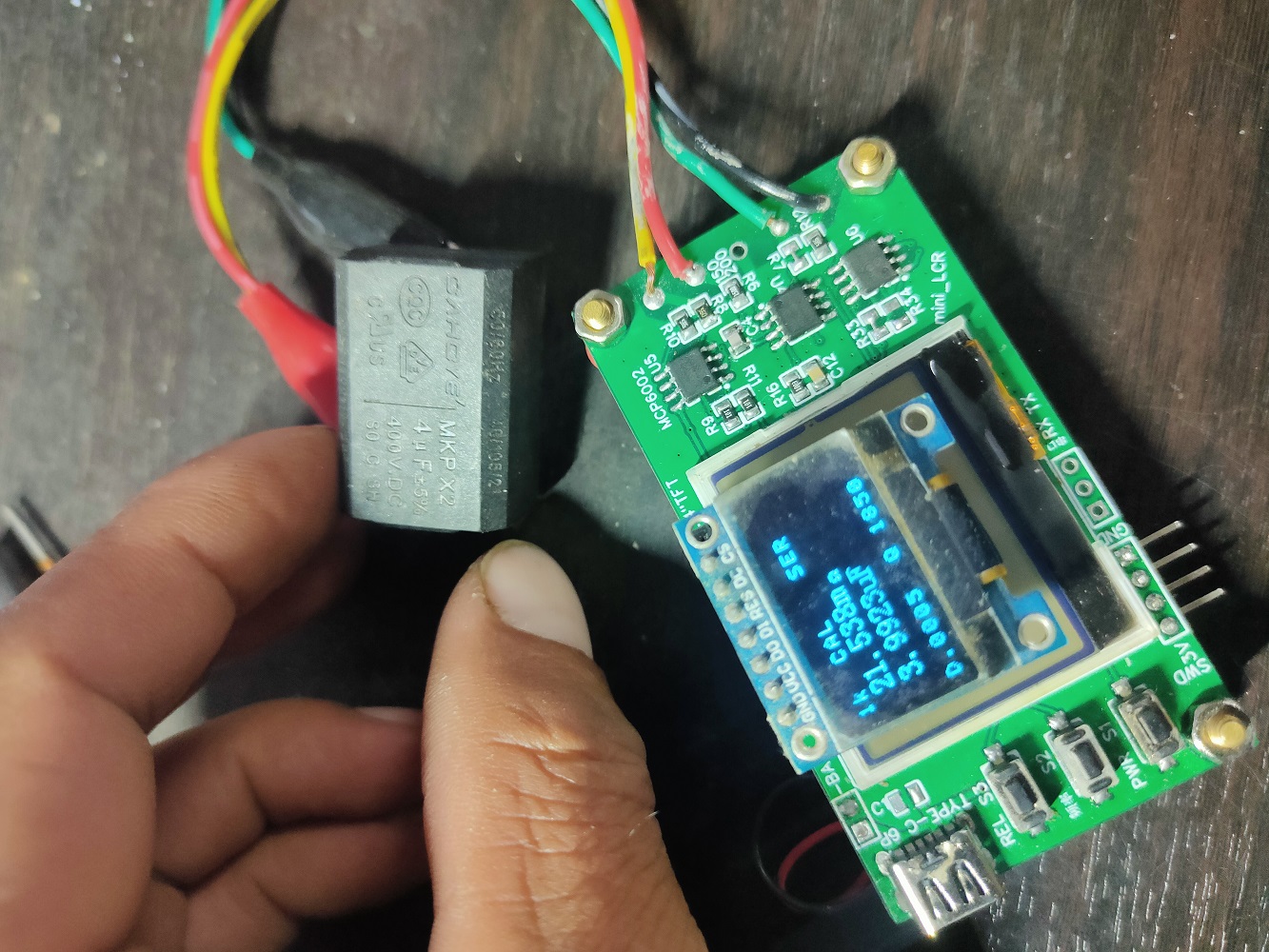

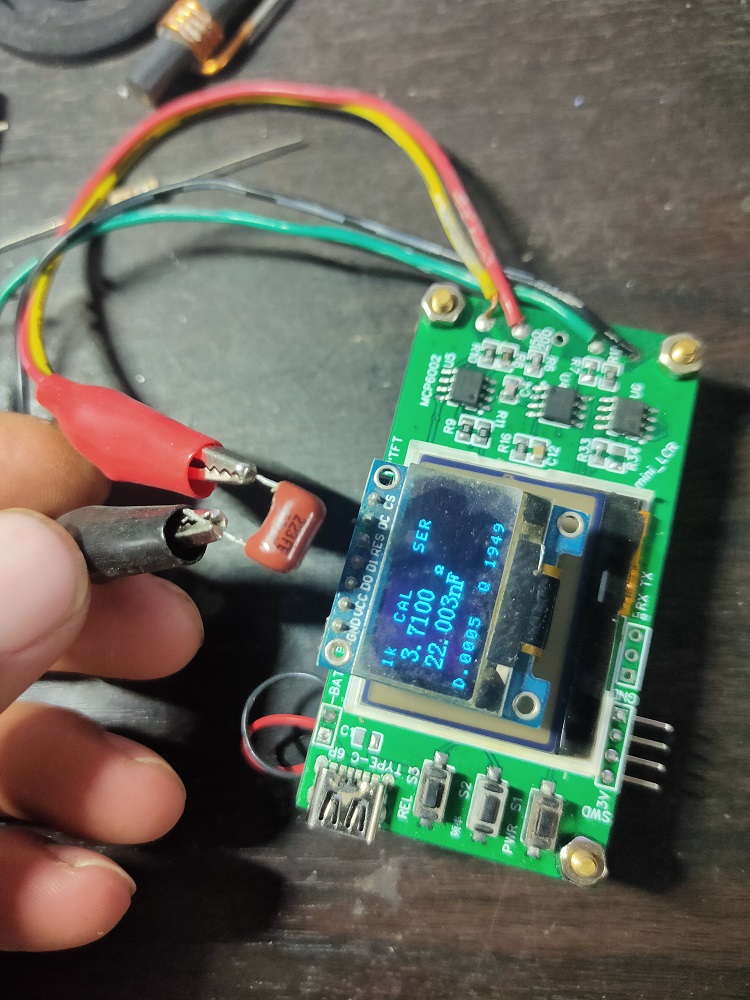

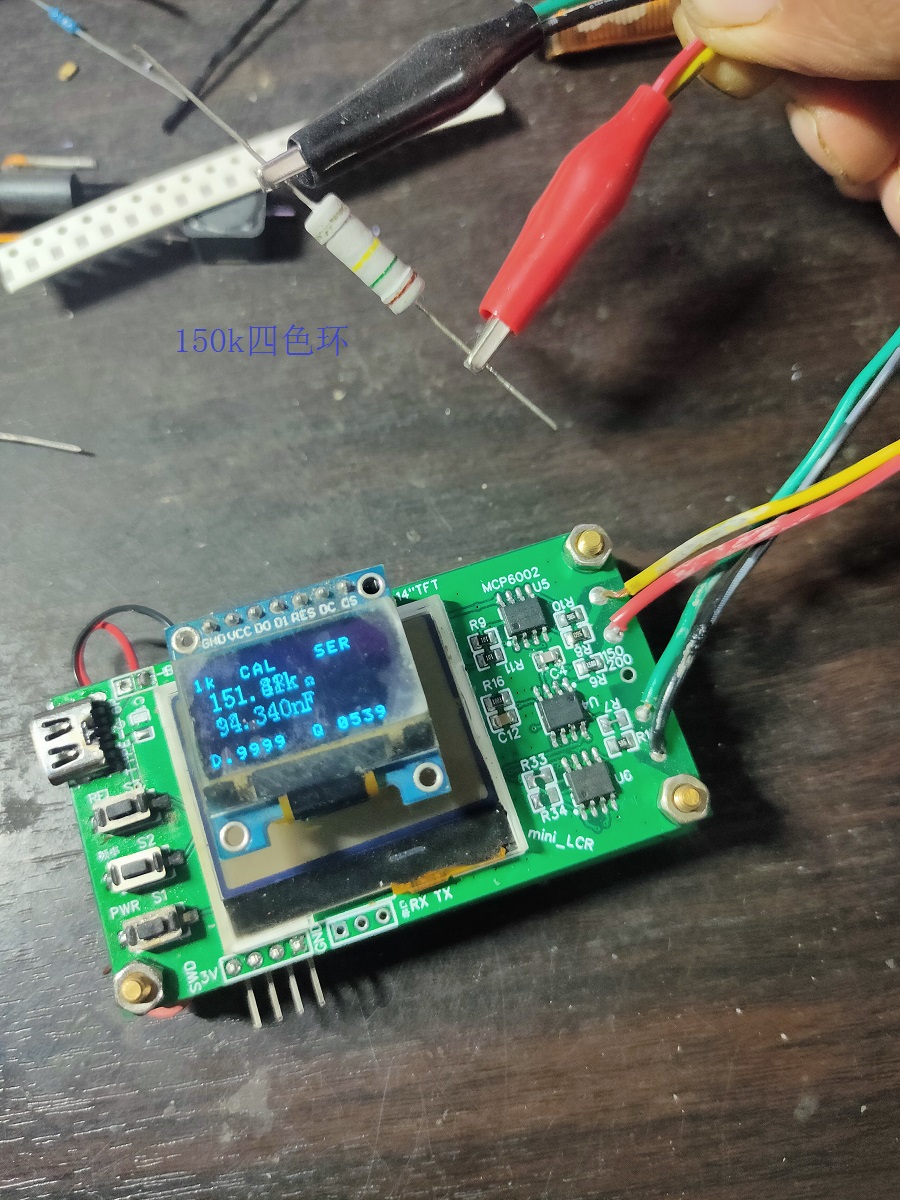

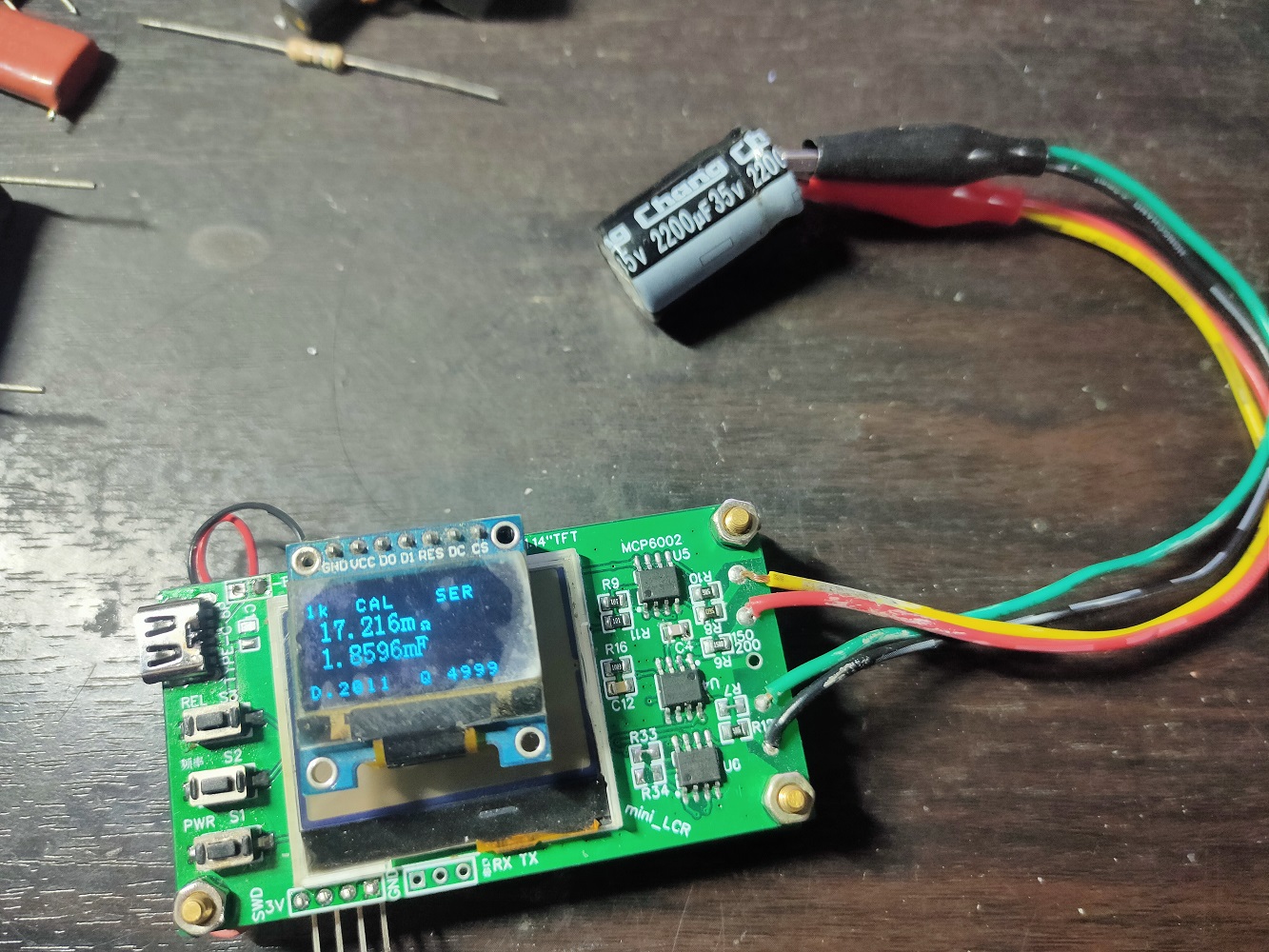

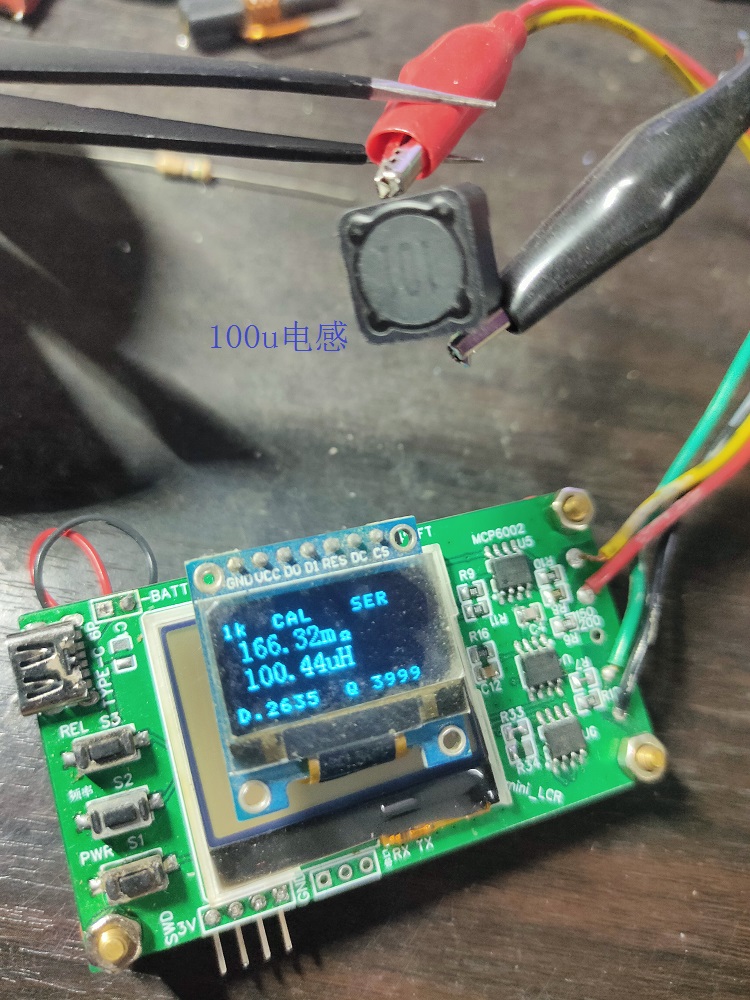

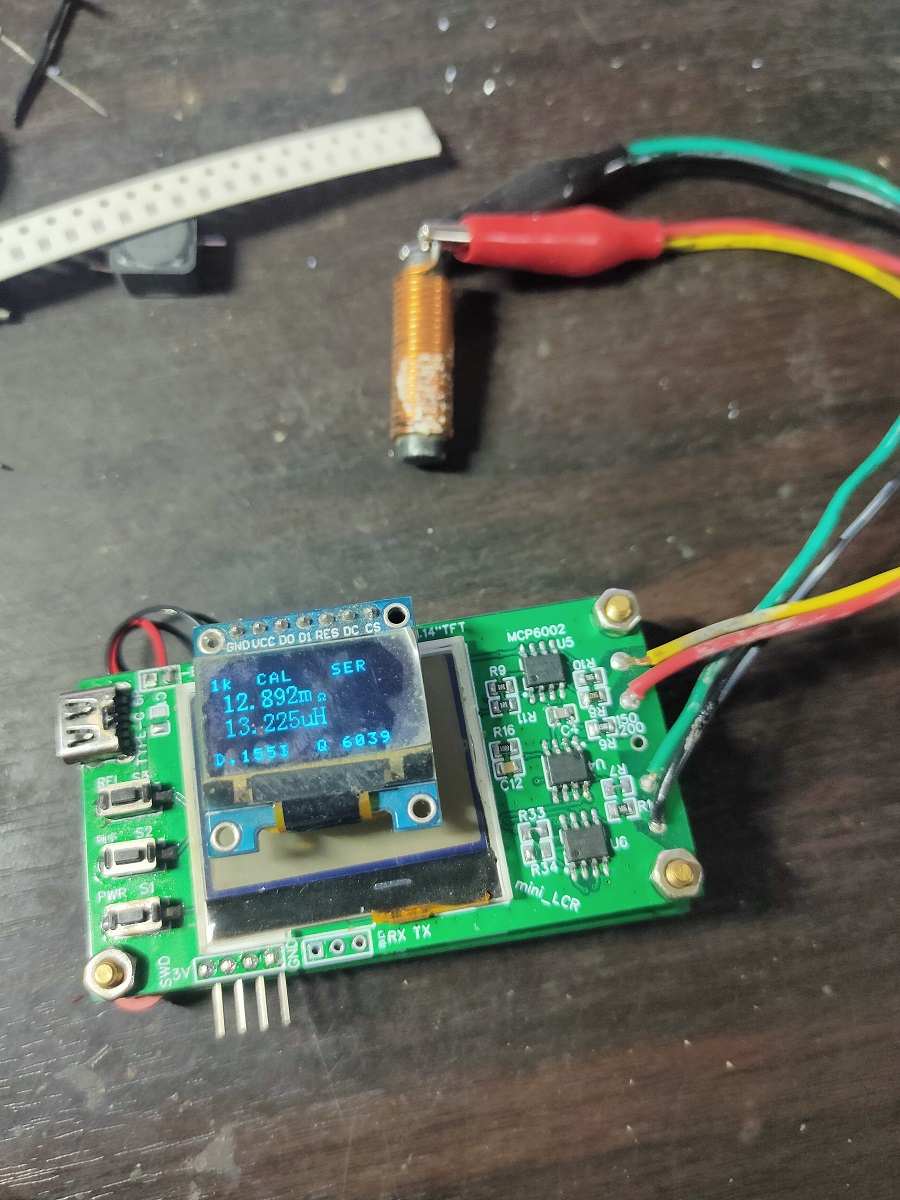

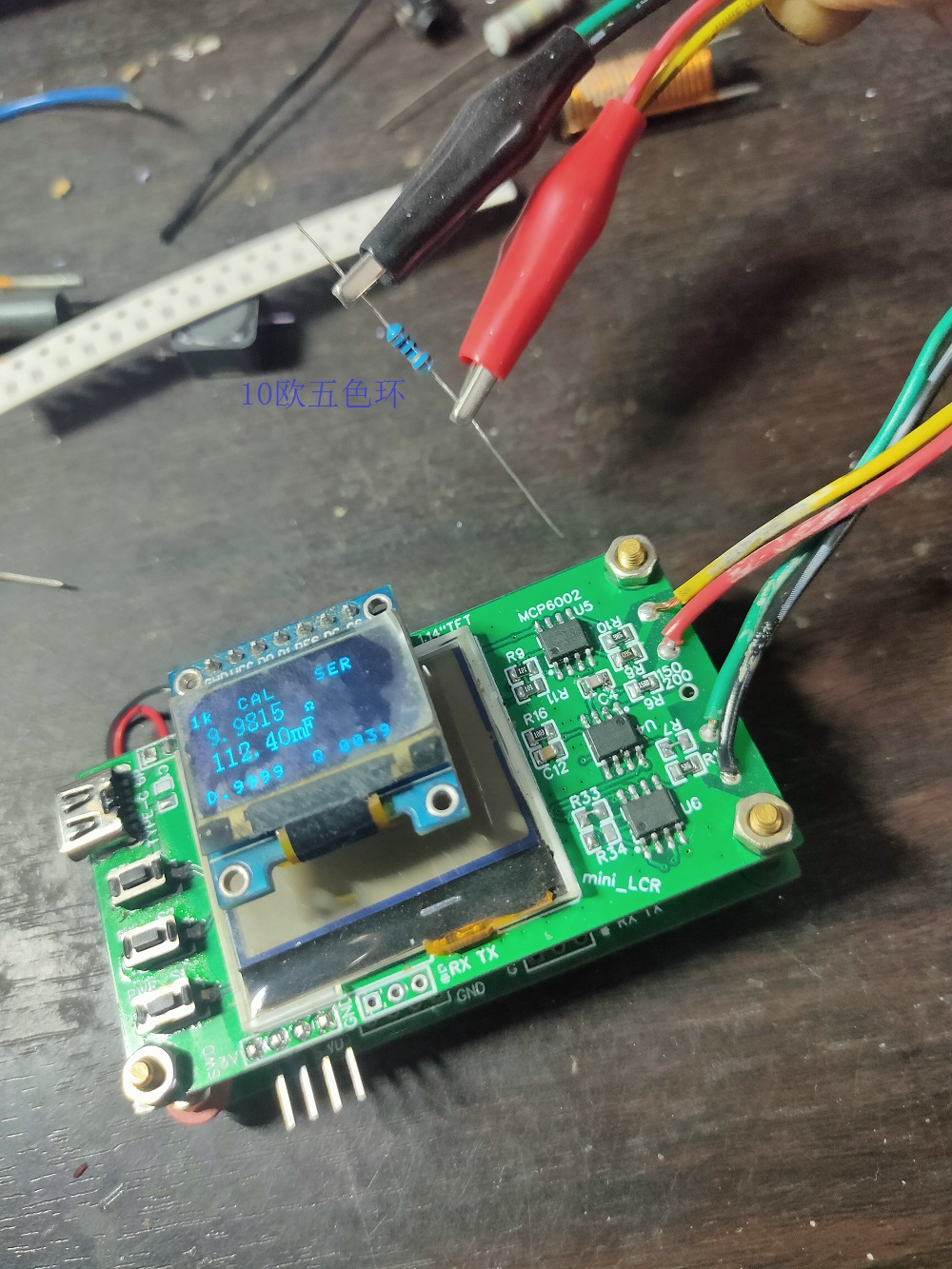

这个仪表是俄罗斯人开源的LCR表，俄网上说精准度3%，是业余不错的简易测量工具。
我把屏幕改为1306 OLED屏

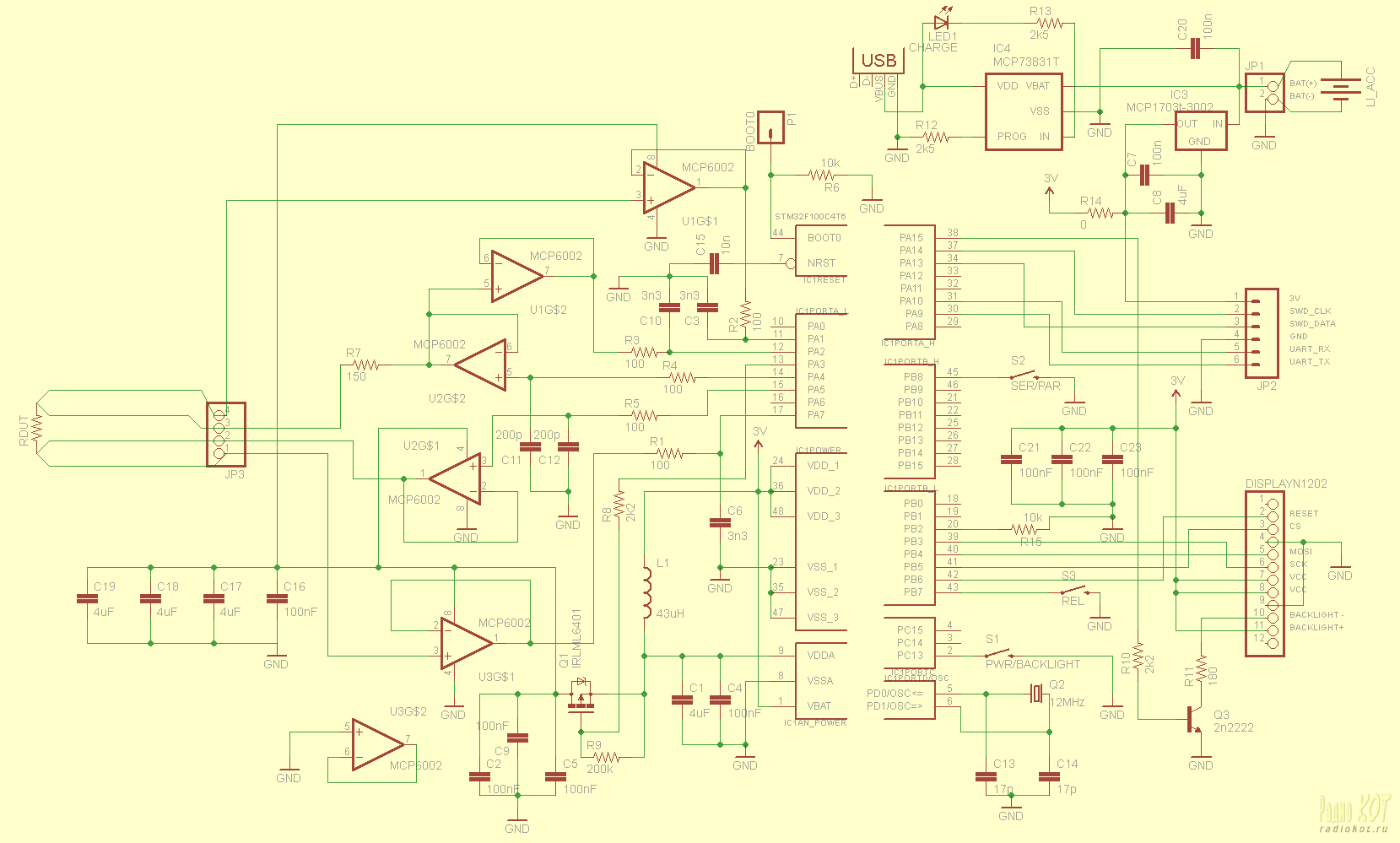

OLED屏接口为PB9~PB15，看OLED驱动程序里的定义
使用12Mhz晶振，在system_stm32f10x文件里面，设置超频到32Mhz，ADC、DAC应该也是工作在超频状态。
603版本，S1/PWM  长按开关机键；短按LCD屏背光开关
            S2/SER/PAR  为串/并联测量切换，长按切换频率
            S3/REL       为相对测量，用于测量内阻；长按为校准清零
校准：夹具开路，长按S3/REL直到屏幕顶行显示 Open leads ，在看到显示 Close leads 后把夹具短路，直到校准完成
