【E1216】基于STM32的蓝牙温控风扇(带人体检测)

项目编号：E1216

文件大小：60M

源码说明：带中文注释

开发环境：C编译器

简要概述：

摘要：随着科技的日新月异，智能家居逐渐走入普通家庭，风扇作为基本的家用电器也将成为智能家居的一部分。这里介绍的是以STM32单片机为控制单元并结合嵌入式技术设计的一款具有温控调速、液晶显示温度等信息的智能电风扇。经过前期设计、制作和最终的测试得出，该风扇电源稳定性好，操作方便，运行可靠，功能强大，价格低廉，节约能耗，能够满足用户多元化的需求。该风扇具有的人性化设计和低廉的价格很适合普通用户家庭使用。

硬件系统总体设计

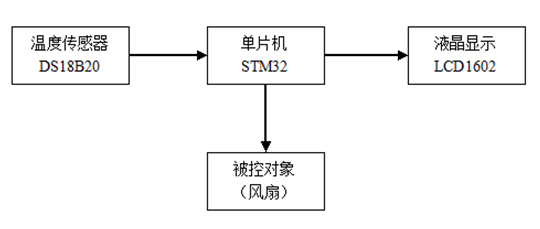

本次设计采用STM32单片机做主控芯片，通过DS18B20采集温度，将温度显示在 LCD1602上。根据温度的不同，利用STM32对风扇进行调速，总体硬件设计如图1所示：

软件系统总体设计

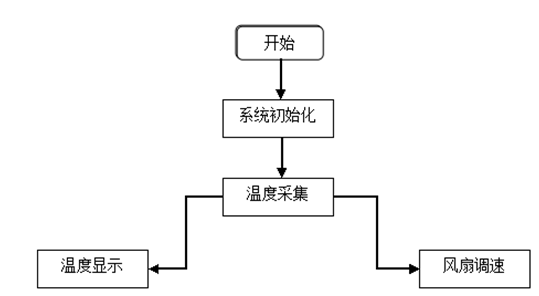

本次设计控制系统软件使用C语言编程。使用模块化设计，除主程序外，还有各功能子程序，分别执行直流电机驱动调速及温度采集、显示等功能，编辑环境采用集成开发环环境Keil。程序总体运行流程图如下：

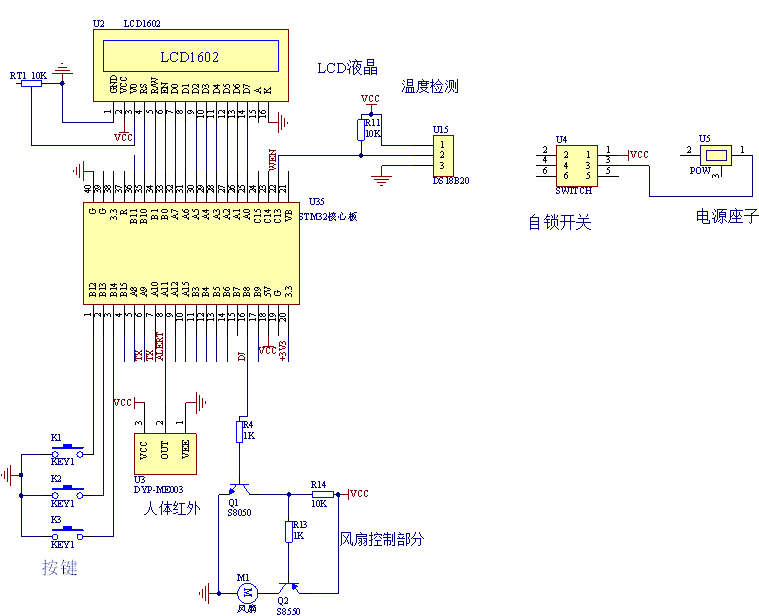

原理图：

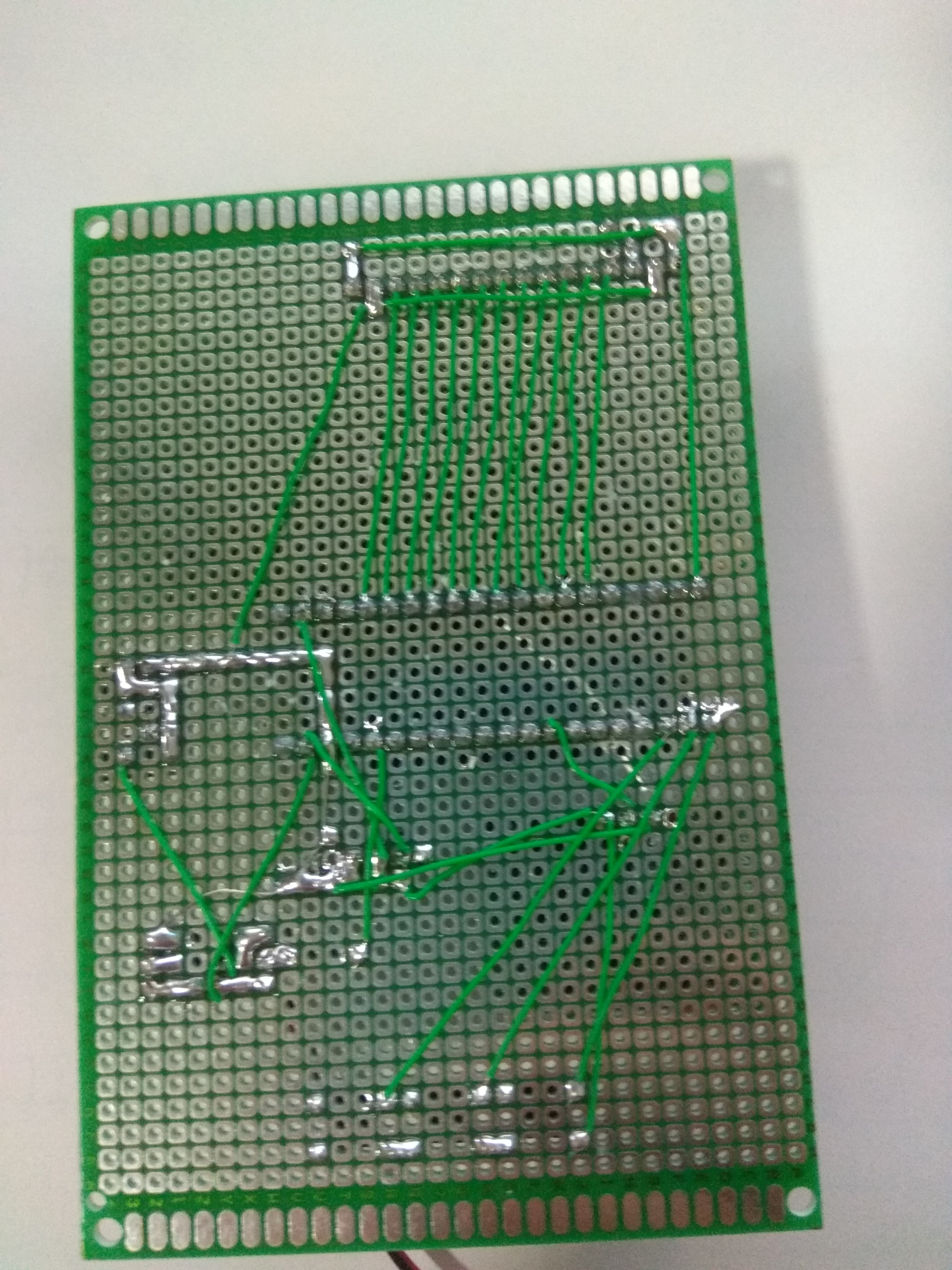

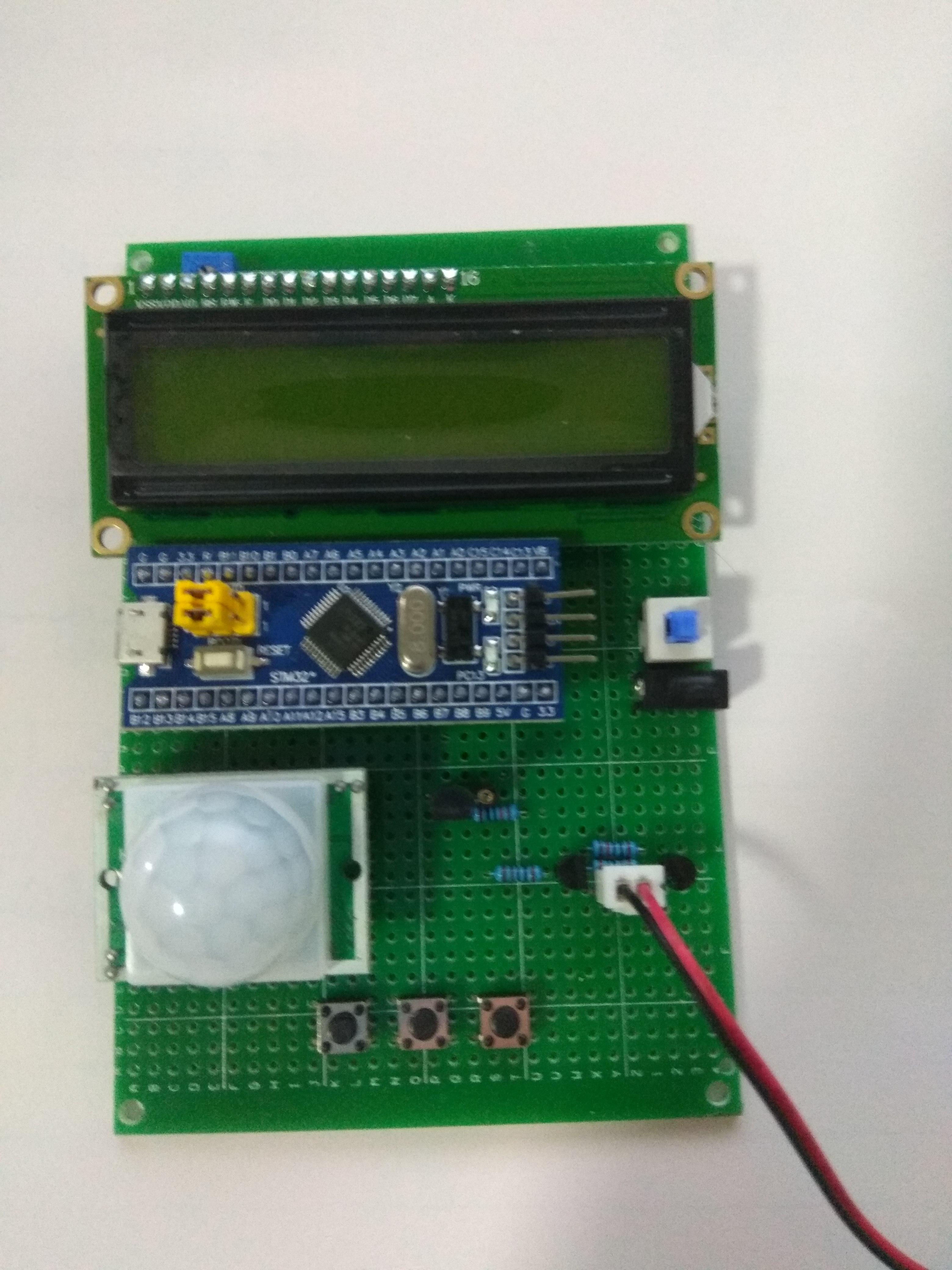

实物图：

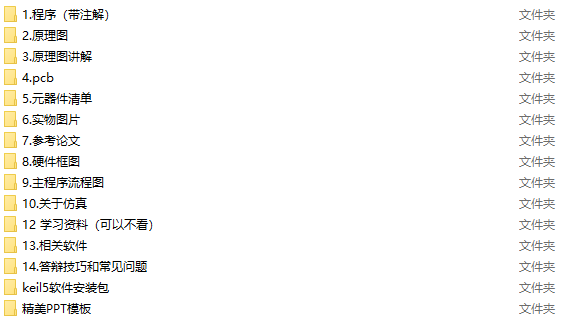

文件列表：
