【E1230】基于液晶驱动HT1621的温控器产品的设计实例(原理图+源码)

项目编号：E1230

文件大小：5.8M

源码说明：带中文注释

开发环境：C编译器

简要概述：

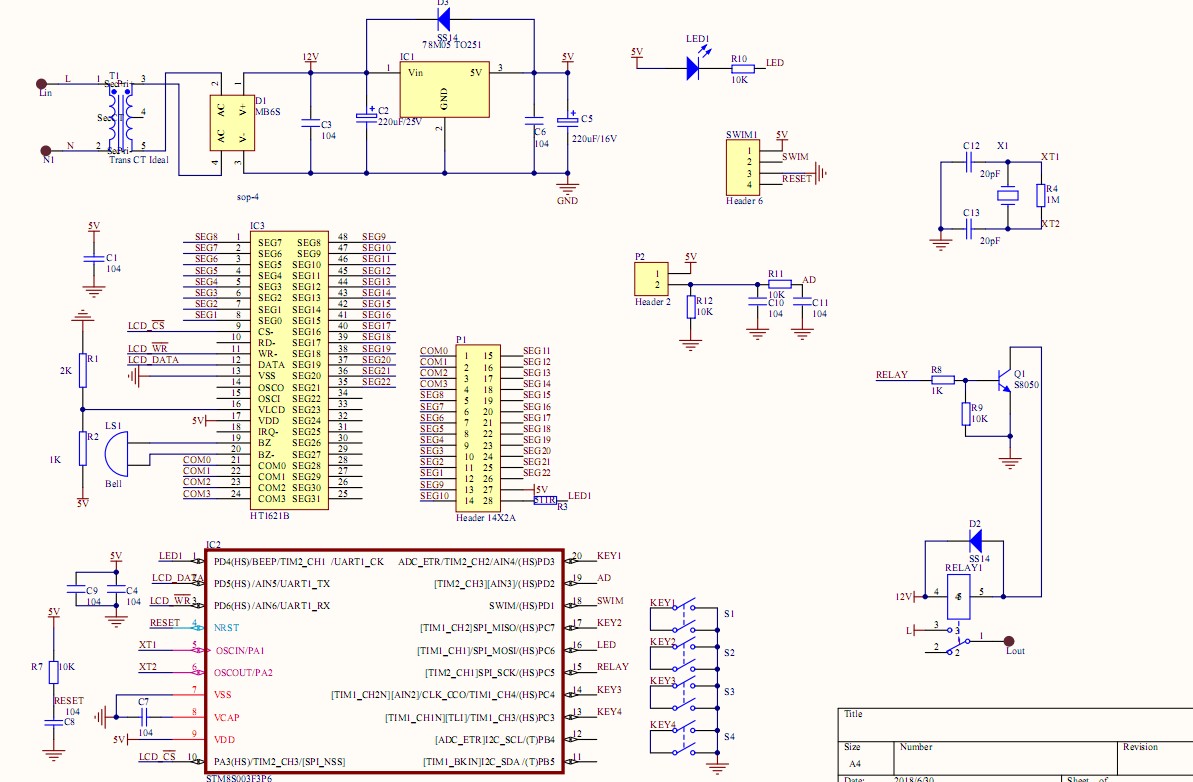

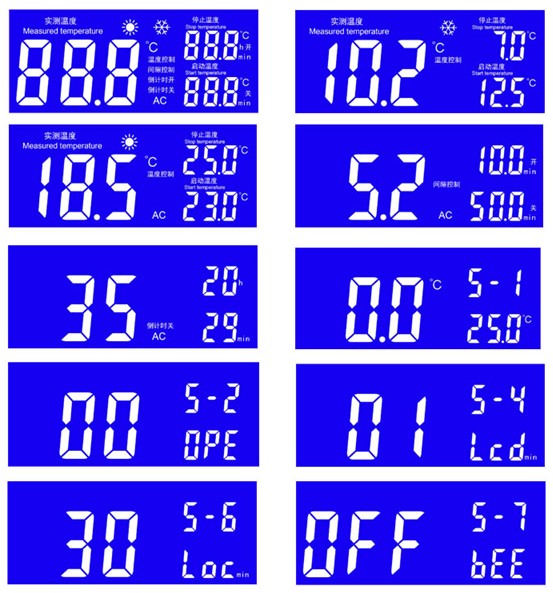

基于液晶驱动HT1621的温控器产品的设计实例(原理图+源码)

Mcu的选择

原来的设计的mcu采用了stm8s003f3，后来这ic价格大涨，从1.3元狂飙到4元，后来我将它换成新唐n76e003，结果发现新唐这芯片实在是超强的啊，比起原来的stm8s003f3,它的AD精度竟然是12位的，这使得在设计温度计时有更好的温度检测精度，大爱啊！

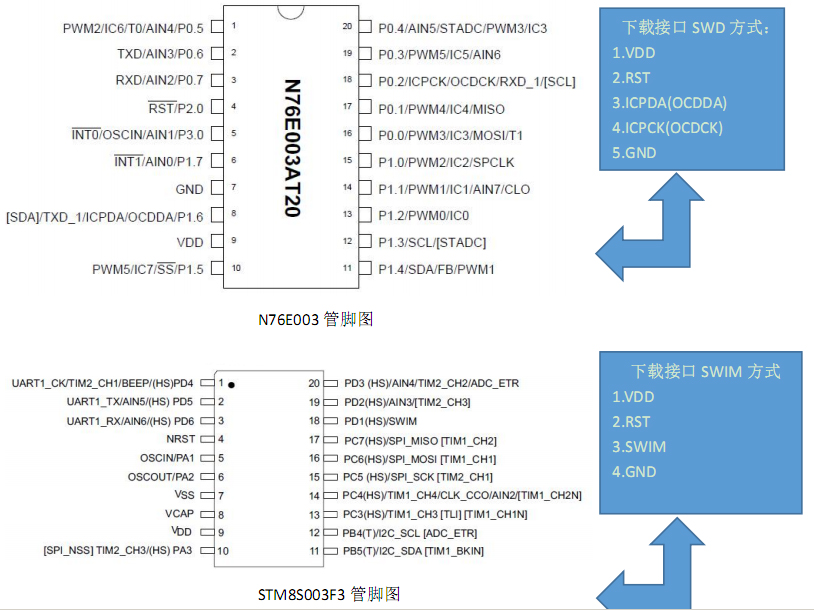

N76E003 和 STM8S003F3 的管脚图对比

根据管脚对比，可以看出硬件是兼容的，但是软件需要更改

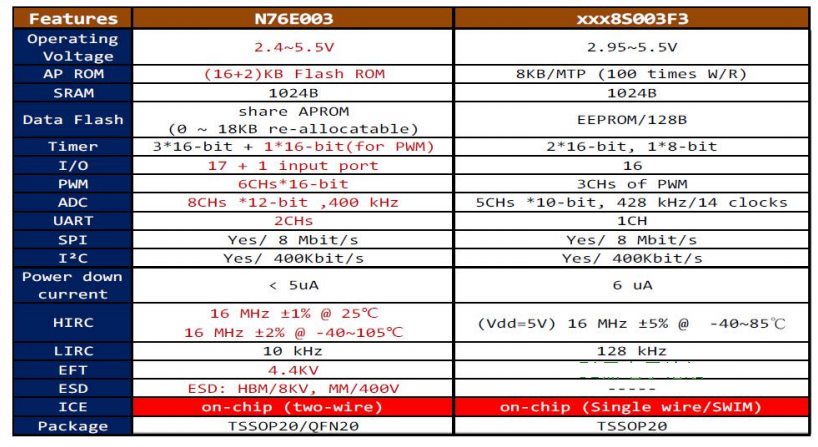

N76E003 和 STM8S003F3 的特性对比

液晶驱动的选择

段式液晶由于其功耗低、价格便宜在很多家电中得到广泛的应用，其驱动其实并不复杂，大多是情况下都是用HT1621B进行驱动。

HT1621是128 点内存映象和多功能的LCD驱动器HT1621 的软件配置特性使它适用于多种LCD应用场合包括LCD模块和显示子系统用于连接主控制器和HT1621的管脚只有4 或5 条HT1621 还有一个节电命令用于降低系统功耗。

在使用HT1621进行驱动时，首先得根据订做的液晶进行原理设置。驱动液晶实际上就是往HT1621的内部寄存器中写数据，至于数据如何去驱动液晶我们可以不去理会它。下面也一款订做的液晶为例进行说明：

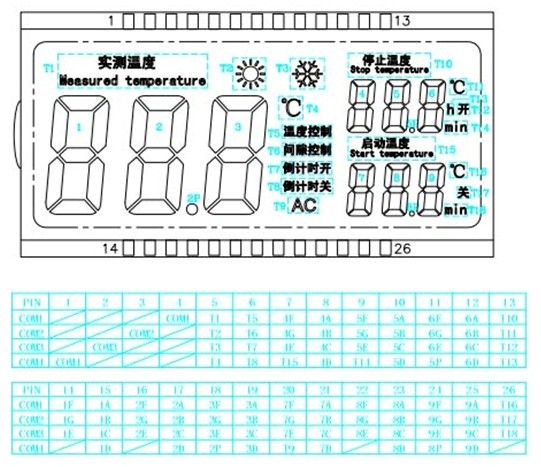

液晶的逻辑图

目录│文件列表:

 │ HT1621B(中文).PDF.pdf

 │ N76E003.rar

 │ STM8S003使用手册.pdf

 └ 电路图与源码.rar
