【E1261】乒乓球发球机设计

项目编号：E1261

文件大小：3.2M

源码说明：带中文注释

开发环境：C编译器

简要概述：

项目介绍

简易乒乓球发球机，通过简单的电机和驱动板组合，配合3D打印零件即可制作。

本发球机主要有以下特点：

电子元件极少，电路连接简单。

提供所有零件3D图，可以采用3D打印机生成零件，方便快速制作。

调试简单，只需调整三个直流电机调速模块的调速旋钮即可。

硬件列表：

大扭力130电机 × 2

低速TT电机(30RPM~60RPM) × 1

直流电机调速模块 × 3

30mm直径发球轮 × 2

M3*8六角螺丝 × 6

M3螺母 × 6

其他耗材若干：电线、双面胶、热熔胶条

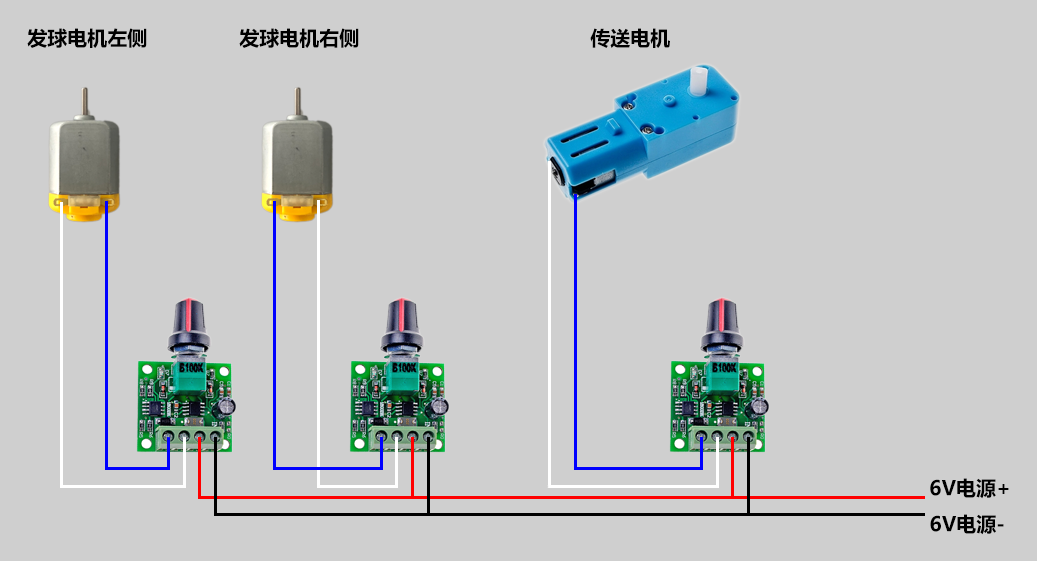

电路连接方式：

电源规格：

电压5V~6V，电流2A即可。

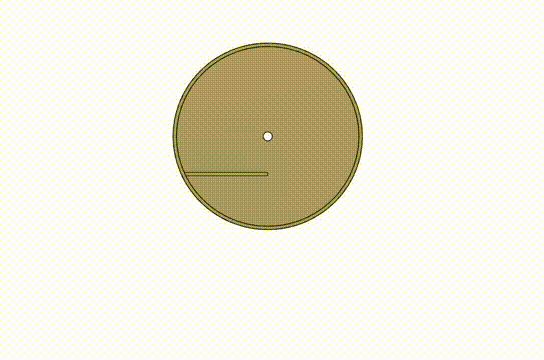

安装流程：

所有3D零件均使用Fusion360软件绘制。

使用说明

1.发球电机固定方式为螺丝固定，且可以左右调整安装距离。安装完成后可根据实际调整两个电机之间的距离。距离越小，球和发球轮之间的摩擦越大，距离过小会使球卡在两个发球轮之间，导致发球电机堵转。反之则球和发球轮之间的摩擦越小，距离过大会使球摩擦不到两侧的发球轮，导致发球无力或发球失败。

2.供电电源可使用充电宝输出的5V/2A电源即可。

3.调整“传输电机”转速可设置发球机的发球间隔。

4.同步调整两个“发球电机”的转速可设置发球机的出射速度。当两个电机转速不同时，发出的球带有左旋或右旋，两个电机的转速差越大，则旋转力越强。
