项目编号:E1276
文件大小:1.84M
源码说明:带中文注释
开发环境:C编译器
简要概述:
从最基本的说起吧,DC-DC的变换电路有很多种,线性电源、开关电源、电荷泵,线性电源大家比较熟悉的应该就是78XX系列的芯片了,电荷泵主要用在小电流的应用中,我们也不加讨论。主要讲讲开关电源,我呢也是一个先学先卖的人,就对照资料啥的随便介绍下拉,权当是开源本设计前的一点准备工作。
开关稳压器的工作原理,就是通过控制电路来控制开关器件的通断,配合负反馈完成稳压,跟线性稳压比起来,具有效率高体积小的特点,但是输出没有线性电源稳定。开关电源的基本结构有很多种,包括BUCK、BOOST、BUCK-BOOST、CUK等非隔离式的DCDC变换器,也有Flyback、LLC等隔离式的DCDC变换器。

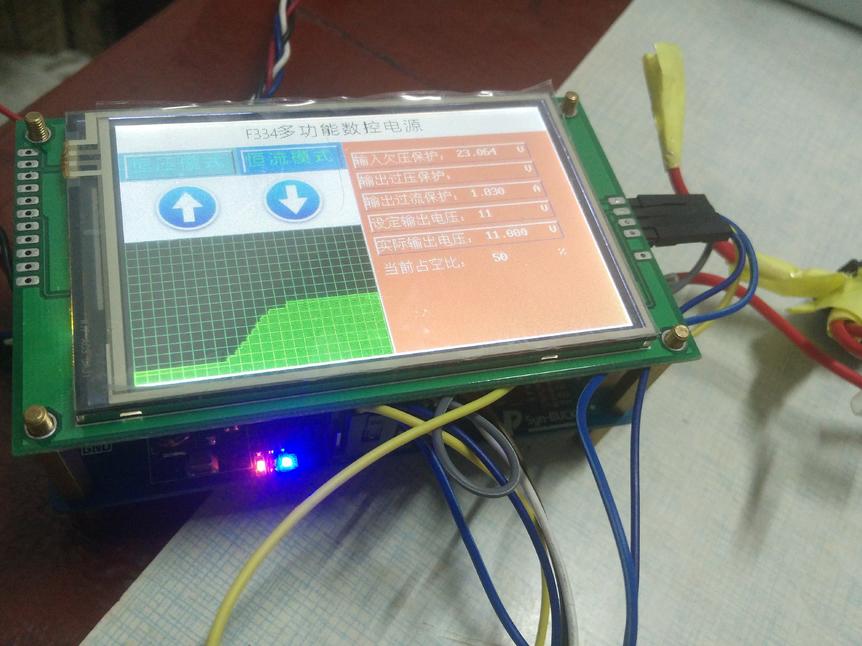

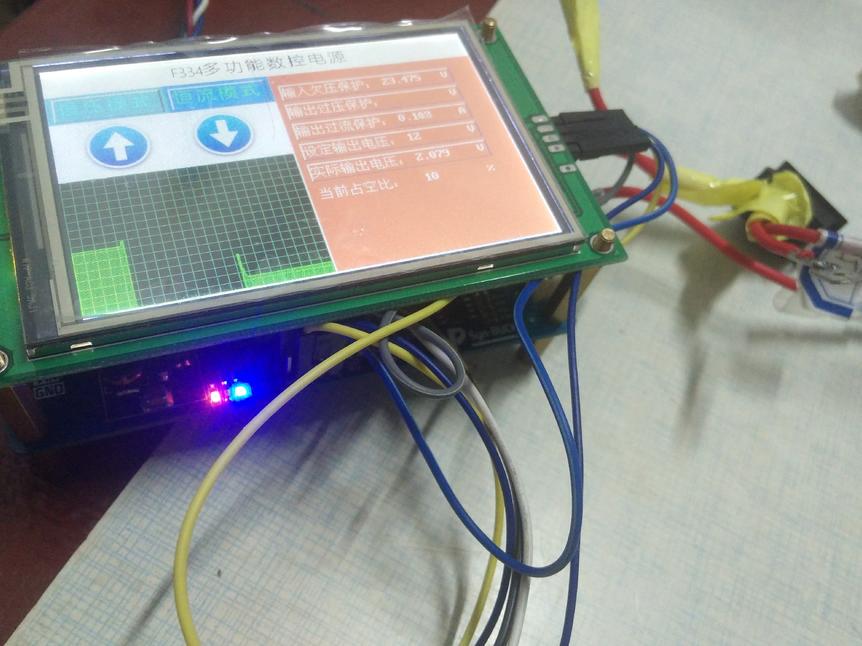

开源的这个设计,是以buck拓扑为核心,配合STM32F334的高级定时器的PWM、PI算法,实现的一个很简单的闭环控制,设计输入电压60V时,输出电压可调,输出电流最大5A,输出最大功率在200W左右。
目录│文件列表:
│ 不绕弯路,获取海量资源.jpg
├ 原理图和PCB-PDF档
│ └ 原理图和PCB-PDF档.pdf
├ 程序工程文件
│ └ mybuck2.0.rar
├ 计算表
│ └ BOOST电感、BUKC电感、逆变电容、电感计算表.rar
└ 设计心得及分析
└ 设计心得及分析.zip
