【E1303】基于STM32的HLW8032电量采集系统源程序

项目编号：E1303

文件大小：4.5M

源码说明：带中文注释

开发环境：C编译器

简要概述：

一、准备材料

1.STM32F103C8T6最小系统板；

2.HLW8032电参数采集模块；

3.OLCD 0.96寸显示屏，用的是IIC的驱动方式；

4.ST-Link下载器，用其他下载器也可以，有啥用啥；

5.11根杜邦线，1根220V的电源线；

二、接线

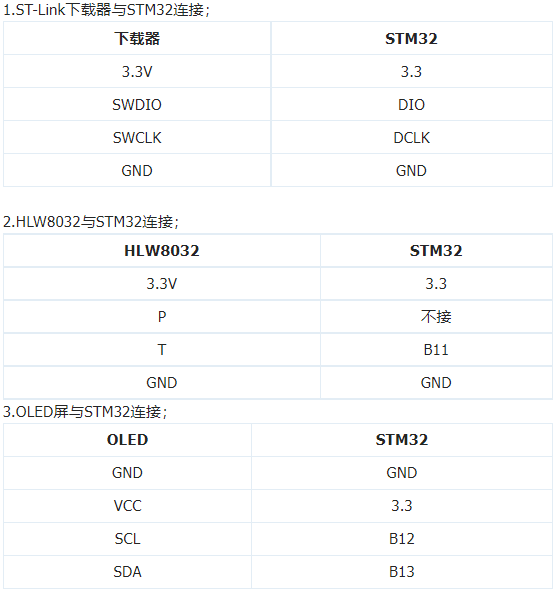

三、下载程序

把上面接好的ST-Link下载器，插入电脑；打开提供的代码程序，然后点击下载即可：

四、接入220V交流电

烧录完程序后，如果接线正确，这个时候0.96寸的显示屏就会显示Knight20字样了，但是还不会有电参数显示，因为还没接入220V交流电。

注：HLW8032模块需要接了220V的交流后，才会进行工作并输出数据！

把准备好的电源线，接到HLW8032的IN接线端子上：

通电后就这样子了：
