【E1306】STM32无刷电调全套开发资料(源码+原理图+PCB+文档)

2021-09-25 15:23:09      索炜达电子      294

项目编号:E1306

文件大小:11M

源码说明:带中文注释

开发环境:C编译器

简要概述:

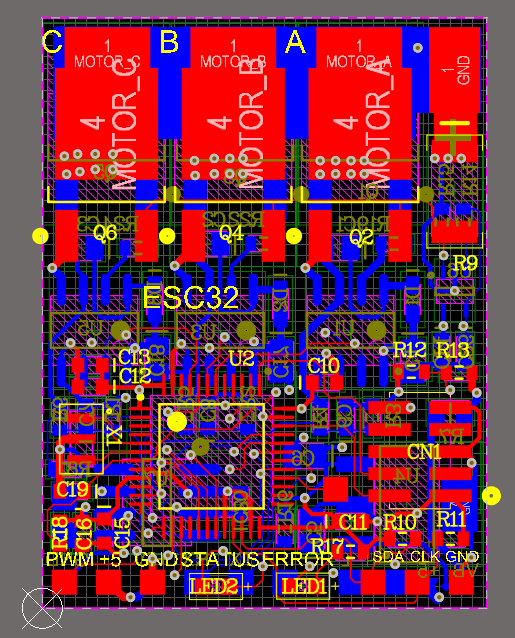

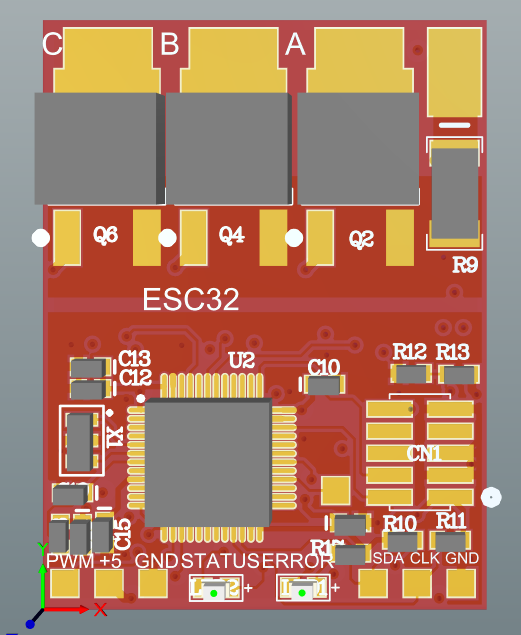

经过一个星期的画PCB,今天终于化了,整体看上去还比较满意,具体的性能还得等后期制板、测试才知道。

这个电路属于低频功率型板,相对高频板信号质量就要求不高了,所以也就不用考虑信号完整性等问题了。

    等完成原理图的设计之后,我就请教了好几个人,在布线的时候需要注意的事项,但是没有得到什么有价值的答案,原因是他们不了解我,只是站在自己的去看待这件事了,所以对于他们就没什么难度了。

    在原理图的设计时,参照了“阿嘉”和“六哥”的方案,大体没有太大的改动(六哥的已经商品化,相对有保证),只是完善了自己的接口和一些器件的选型。对于原理图的分析请看前两篇博客,有什么不对的地方欢迎指出。

    原理图设计完成之后,接下来就是为各个器件添加封装了。这个过程我检查的还是比较仔细的,因为上次已经在这里出现过一次问题了。对于电阻,电容的封装大体选用0603,对于个别选用0805。对于重要的器件,参考了数据手册和IPC-7351进行选择,应该不会有问题。

    接下来就是导入网表,开始布局。相对来说这个比较简单所以布局也就比较随意,基本原则就是按照功能模块进行布局的。在布线的时候我更比较随意了,也不想什么规则。当布到一半的时候,好多走线都无法完成了,连打过孔的机会都不给我了。我想肯定是出问题了,应该是布局的问题,大概看这个图看了一天,光看不画,看看哪里出问题了。于是就开始了第二版,有了第一次的不顺利,第二次自然就顺利了很多。大概用了不到一个星期就画完了,这个图我自己看上去很是满意。

   前面这些跟流水账似的,没有什么实质性的意思。

   在画之前我就找好了人帮我检查这个图了,周五我把图发给我了相思谷(一个网友),把帮我之处了很多问题,下面就总结一下问题。

     1、线间距。

      这里应该遵循3W规则,所谓3W就是为了减少线间串扰,应保证线间距足够大,当线中心不少于3倍线宽,则可 保持70%的电场不互相干扰。如要达到98%的电场不互相干扰,可使用10W的间距。——这是查阅华为PCB布线规则所得。

      这里我就没有遵循这个原则,我的线间距大概只有1倍线宽。

     2、电源线过细。

      这里我查阅了华为PCB教程得到了下面一个表格。这里线宽跟所能承受最大电流的关系表
