【E1318】基于STM32F407的OpenMV项目设计资料

2021-09-25 22:52:07      索炜达电子      592

项目编号:E1318

文件大小:4M

源码说明:带中文注释

开发环境:C编译器

简要概述:

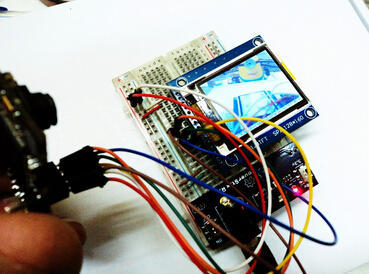

本项目是一个OpenMV,通过摄像头可以把图像实时传输给显示屏显示。

MCU选择的是STM32F407(STM 32F407数据手册),ARM Cortex-M4内核,最高频率可达180Mhz,包含一个单精度浮点DSP,一个DCMI(数字相机接口)。

附件提供了原理图和PCB文件,使用的软件是eagle,同时也提供了pdf文件。

打样的PCB尺寸为3.3*2.54cm,所以为了保证信号完整性,减小EMI影响,板子设计为4层板。

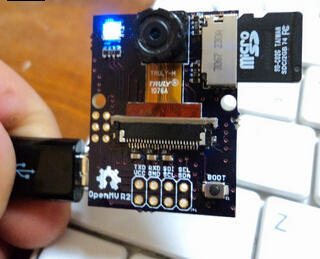

摄像头使用的130万像素的OV9650,IO口扩展使用的是2mm的接插件,图像帧以通过SPI口到LCD进行查看。

【E1318】基于STM32F407的OpenMV项目设计资料

【E1318】基于STM32F407的OpenMV项目设计资料

原理图和PCB源文件,用eagle软件打开

目录│文件列表:

 │ bin.zip

 │ eagle.zip

 │ INSInitial-master.zip

 │ 机械图及相关资料.zip

 └ 源码及库.zip

TAGOpenMV
