【E1349】基于Internet 的远程温湿采集系统的设计

方案介绍：

       本系统采用STM32F072（STM32F072数据手册） nucleo核心板，通过无线传感网络模块，采集近距离无线数据，利用通用的12864液晶显示，将系统接入WiFi模块，以实现数据的网络化传输，在一个具有固定ＩＰ的服务器上实现相关数据传输服务，Ａｎｄｒｏｉｄ客户端通过与服务建立同样的TCP连接，接收先关温湿度数据，从而实现了数据的网络化的远程传输。

        本项目采用zigbee节点做为温湿度采集节点，因而可以非常方便扩展相应节点，以实现多点温室信息采集，不仅是温室数据，还可以扩展其他传感器节点模块，很方便实现多种多点数据才，本项目中 STM32F072nucleo + zigbee模块+ wifi 模块，可以相当无线传感网络的网关，可以应用于各种工业自动化控制数据采集，智能家居信息采集...

硬件部分介绍：

ＺigＢee温室度采集节点，主要是驱动温湿度传感器获取温湿度信息，通过相关无线传感网络协议将温湿度信息传输给zigbee协调器

STM３２主控器，接收ＺigＢee终端节点发送的温度数据信息，驱动LCD12864显示相应温度信息，驱动ESP8266模块与服务器建立TCP的网络连接，将温湿度信息发送给服务器。

ＺigＢee终端节点，主要是通过无线传感网络接收ＺigＢee温室度采集节点的温湿度信息，发送给STM32核心控制器。

软件部分介绍：

服务器程序设计，服务器程序主要任务与ＳＴＭ３２核心控制器和Ａｎｄｒｏｉｄ客户端建立ＴＣＰ连接后，将ＳＴＭ３２核心控制器通过ＴＣＰ连接发送过来的数据发送给Ａｎｄｒｏｉｄ客户端。

Ａｎｄｒｏｉｄ应用程序设计，主要是与服务器建立ＴＣＰ连接，就可以接收服务器发送过来的温湿度数据。

目录│文件列表:

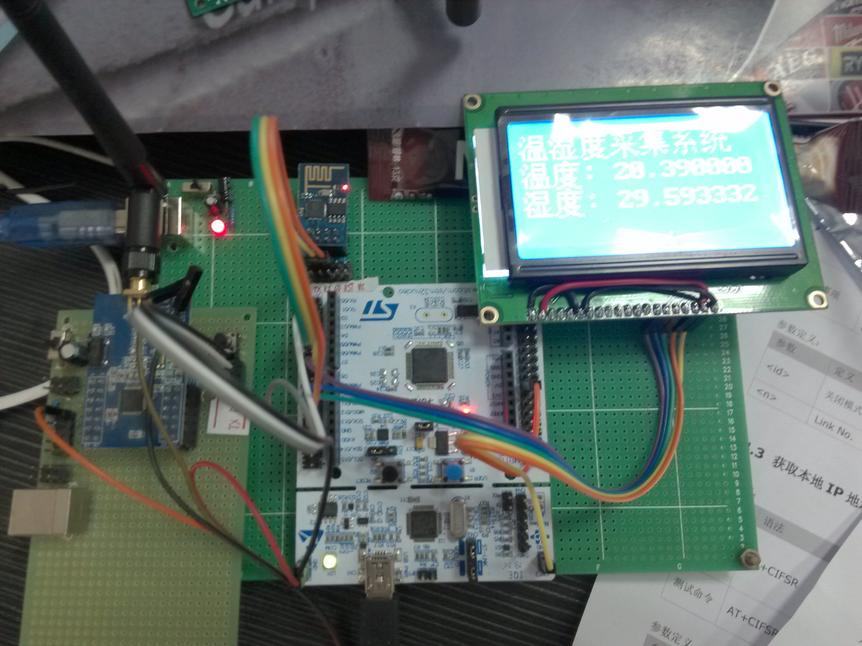

 │ 实物图片展示.doc

 │ 源代码.zip

 └ 硬件电路设计截图.zip
