【E474】STM32示波器全套设计资料

2021-04-24 10:43:06      索炜达.猿创      677

项目编号:E474

文件大小:11M

源码说明:带中文注释

开发环境:C编译器

简要概述:

【设计指标】
主控:                    STM32F103ZET6
液晶屏:                  4.3寸TFT480×272  65K彩色LCD显示屏  FSMC
AD:                      12位1MHz采样速率
最高实时取样率:      1Msps  8Bits
取样缓冲器深度:      5K
垂直灵敏度:             5V,1V,500mV,200mV,100mV,50mV,20mV,10mV;
水平时基范围:         2S,1S,500mS,200mS,100mS,50mS,20mS,10mS,5mS,2mS,1mS,500uS,200uS,100uS,50uS,20uS,10uS,5uS,2uS,1uS
输入阻抗:                ≥1MΩ
最高输入电压:            30Vpp
耦合方式:                AC/DC
触发功能:                实现自动、常规、单次触发方式 ,上升或下降边沿触发
参数计算:                频率、周期、占空比、交流峰-峰值、平均值
触发电平:                触发电平高低位置可调,触发时基位置可调实现RUN/STOP功能

【功能预留】
1、波形发生器:使用STM32一路DA实现正弦,三角波,方波输出。 任意一种波形幅值在0-3.3V任意可调、频率在一定范围任意可调、方波占空比可调。调节选项可以通过触摸屏完成设置。
2、SD卡存储: SD卡波形存储输出,能够对当前屏幕截屏,以JPG格式存储在SD卡上。能够存储1S内的波形数据,可以随时调用查看。
3、数据传输:  用C#编写上位机,通过串口完成对下位机的控制。初步功能为:(1)实现STOP/RUN功能(2)输出波形电压、时间参数(3)控制截屏(4)控制波形发生器(5)其他
4、图形接口:  完成UCGUI的移植和使用工作。
5、远期计划:  添加FFT等等
1、采样速率:600Sa/s,6kSa/s ,60kSa/s,600kSa/s ,3MSa/s,,6MSa/s,30MSa/s ,60MSa/s
2、水平扫速:250 ns*、500ns、1μs、5 μs、10μs、50μs、500 μs、5ms 、50ms
3、垂直电压灵敏度:10mV/div, 20mV/div, 50mV/div, 0.1V/div, 0,2V/div, 0.5V/div, 1V/div,2V/div, 5V/div
4、被测信号的各种参数屏幕显示,包括频率、电压峰峰值等。

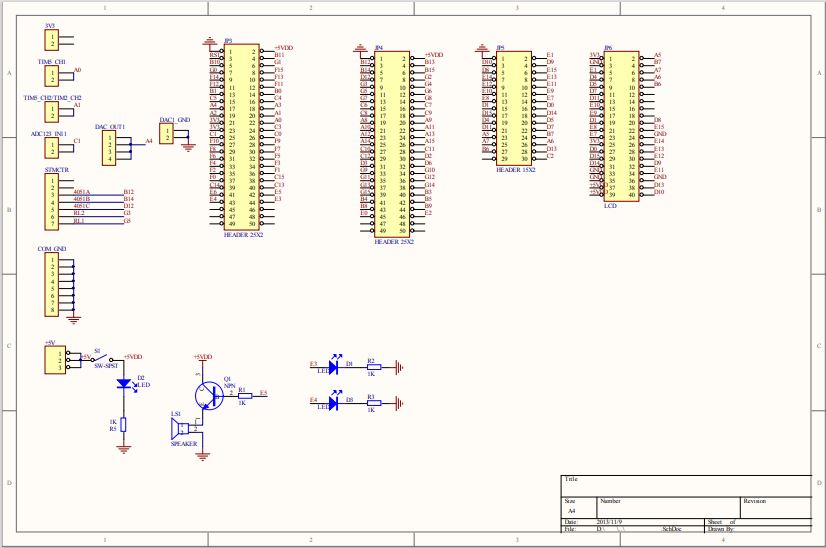

【原理图】

【E474】STM32示波器全套设计资料

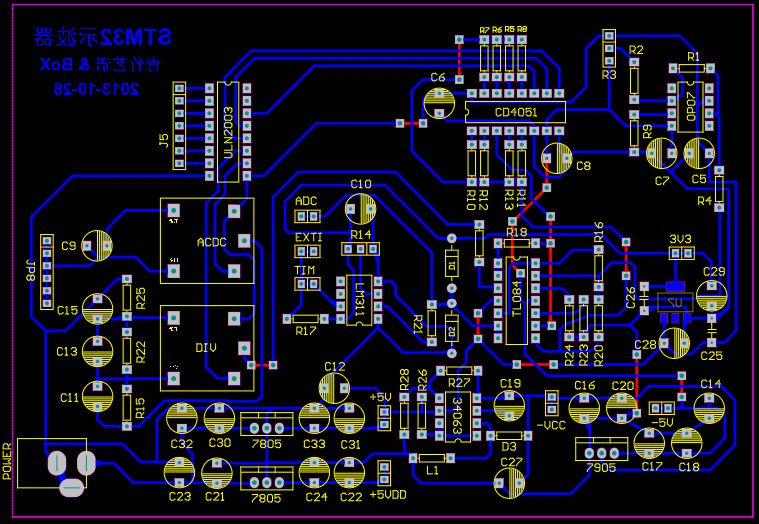

【PCB图】

【E474】STM32示波器全套设计资料

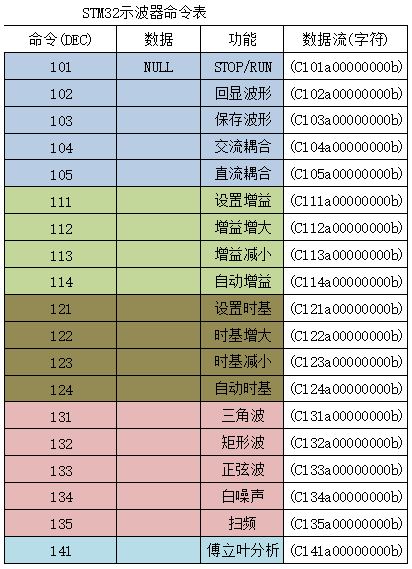

【通信协议】

【E474】STM32示波器全套设计资料

【E474】STM32示波器全套设计资料

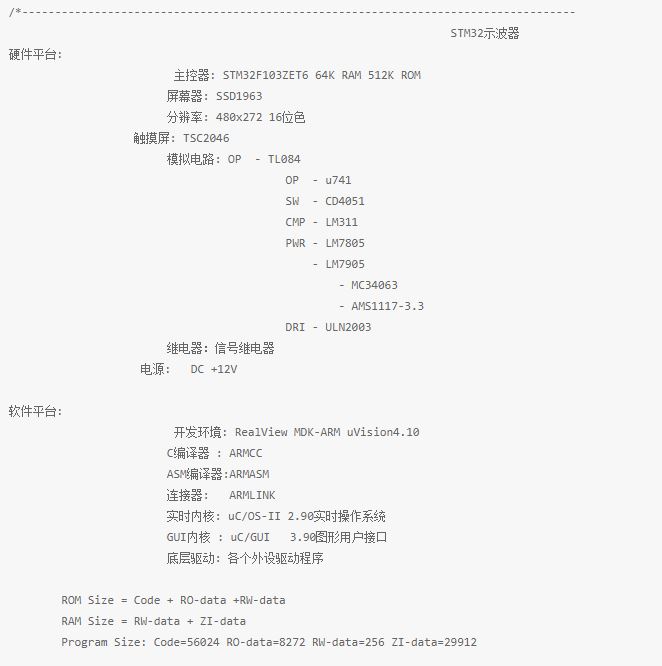

【代码截图】

【E474】STM32示波器全套设计资料

【文件列表】

目录│文件列表:

 └ STM32示波器

    ├ 上位机

    │  │ 示波器上位机.exe

    │  └ STM32示波器上位机源代码

    │     │ 示波器上位机.sln

    │     └ 示波器上位机

    │        │ Form1.cs

    │        │ Form1.Designer.cs

    │        │ Form1.resx

    │        │ Program.cs

    │        │ 示波器上位机.csproj

    │        ├ bin

    │        │  └ Debug

    │        │     │ 示波器上位机.pdb

    │        │     │ 示波器上位机.vshost.exe

    │        │     └ 示波器上位机.vshost.exe.manifest

    │        ├ obj

    │        │  └ x86

    │        │     └ Debug

    │        │        │ DesignTimeResolveAssemblyReferencesInput.cache

    │        │        │ 示波器上位机.csproj.FileListAbsolute.txt

    │        │        │ 示波器上位机.exe

    │        │        │ 示波器上位机.Form1.resources

    │        │        │ 示波器上位机.pdb

    │        │        │ 示波器上位机.Properties.Resources.resources

    │        └ Properties

    │           │ AssemblyInfo.cs

    │           │ Resources.Designer.cs

    │           │ Resources.resx

    │           │ Settings.Designer.cs

    │           └ Settings.settings

    ├ 硬件

    │  │ 电平平移.ms12

    │  │ 示波器AD板.pdf

    │  │ 示波器AD板最终实物版图.PcbDoc

    │  │ 示波器AD板最终实物版图.PcbDoc.htm

    │  │ 示波器上层板.pdf

    │  │ 示波器上层板最终实物版图.PcbDoc

    │  │ 示波器前端电路.ms12

    │  └ 耦合——衰减电路.ms12

    ├ 程序

    │  │ JLink Regs CM3.txt

    │  │ JLinkSettings.ini

    │  │ stm32-fd-FlashLED.uvopt

    │  │ STM32示波器+GUI.uvopt

    │  │ STM32示波器+GUI.uvproj

    │  │ UCOS+GUI.uvopt

    │  ├ APP

    │  │  │ app.c

    │  │  │ app.h

    │  │  │ app_cfg.h

    │  │  │ includes.h

    │  │  │ os_cfg.h

    │  │  │ task_gui.c

    │  │  │ task_gui.h

    │  │  │ task_main.c

    │  │  │ task_main.h

    │  │  │ task_rtc.c

    │  │  │ task_rtc.h

    │  │  │ task_sd.c

    │  │  │ task_sd.h

    │  │  │ task_touchscreen.c

    │  │  └ task_touchscreen.h

    │  ├ CM3

    │  │  │ core_cm3.c

    │  │  │ core_cm3.h

    │  │  │ stm32f10x.h

    │  │  │ system_stm32f10x.c

    │  │  └ system_stm32f10x.h

    │  ├ FWlib

    │  │  ├ inc

    │  │  │  │ misc.h

    │  │  │  │ stm32f10x_adc.h

    │  │  │  │ stm32f10x_bkp.h

    │  │  │  │ stm32f10x_can.h

    │  │  │  │ stm32f10x_cec.h

    │  │  │  │ stm32f10x_conf.h

    │  │  │  │ stm32f10x_crc.h

    │  │  │  │ stm32f10x_dac.h

    │  │  │  │ stm32f10x_dbgmcu.h

    │  │  │  │ stm32f10x_dma.h

    │  │  │  │ stm32f10x_exti.h

    │  │  │  │ stm32f10x_flash.h

    │  │  │  │ stm32f10x_fsmc.h

    │  │  │  │ stm32f10x_gpio.h

    │  │  │  │ stm32f10x_i2c.h

    │  │  │  │ stm32f10x_iwdg.h

    │  │  │  │ stm32f10x_pwr.h

    │  │  │  │ stm32f10x_rcc.h

    │  │  │  │ stm32f10x_rtc.h

    │  │  │  │ stm32f10x_sdio.h

    │  │  │  │ stm32f10x_spi.h

    │  │  │  │ stm32f10x_tim.h

    │  │  │  │ stm32f10x_usart.h

    │  │  │  └ stm32f10x_wwdg.h

    │  │  └ SRC

    │  │     │ misc.c

    │  │     │ stm32f10x_adc.c

    │  │     │ stm32f10x_bkp.c

    │  │     │ stm32f10x_can.c

    │  │     │ stm32f10x_cec.c

    │  │     │ stm32f10x_crc.c

    │  │     │ stm32f10x_dac.c

    │  │     │ stm32f10x_dbgmcu.c

    │  │     │ stm32f10x_dma.c

    │  │     │ stm32f10x_exti.c

    │  │     │ stm32f10x_flash.c

    │  │     │ stm32f10x_fsmc.c

    │  │     │ stm32f10x_gpio.c

    │  │     │ stm32f10x_i2c.c

    │  │     │ stm32f10x_iwdg.c

    │  │     │ stm32f10x_pwr.c

    │  │     │ stm32f10x_rcc.c

    │  │     │ stm32f10x_rtc.c

    │  │     │ stm32f10x_sdio.c

    │  │     │ stm32f10x_spi.c

    │  │     │ stm32f10x_tim.c

    │  │     │ stm32f10x_usart.c

    │  │     │ stm32f10x_wwdg.c

    │  │     └ system_stm32f10x.c

    │  ├ GUI

    │  │  │ uCGUI_Lib.lib

    │  │  ├ Config

    │  │  │  │ GUIConf.h

    │  │  │  │ GUITouchConf.h

    │  │  │  │ LCDConf.h

    │  │  │  └ vssver.scc

    │  │  ├ Core

    │  │  │  │ CCGUICore.bat

    │  │  │  │ GUI.h

    │  │  │  │ GUIDebug.h

    │  │  │  │ GUIType.h

    │  │  │  │ GUIVersion.h

    │  │  │  │ GUI_ConfDefaults.h

    │  │  │  │ GUI_FontIntern.h

    │  │  │  │ GUI_Private.h

    │  │  │  │ GUI_Protected.h

    │  │  │  │ GUI_VNC.h

    │  │  │  │ GUI_X.h

    │  │  │  │ LCD.h

    │  │  │  │ LCDSIM.h

    │  │  │  │ LCD_ConfDefaults.h

    │  │  │  │ LCD_Private.h

    │  │  │  │ LCD_Protected.h

    │  │  │  └ vssver.scc

    │  │  ├ GUI.H

    │  │  │  │ BUTTON.h

    │  │  │  │ BUTTON_Private.h

    │  │  │  │ CHECKBOX.h

    │  │  │  │ CHECKBOX_Private.h

    │  │  │  │ DIALOG.h

    │  │  │  │ DIALOG_Intern.h

    │  │  │  │ DROPDOWN.h

    │  │  │  │ DROPDOWN_Private.h

    │  │  │  │ EDIT.h

    │  │  │  │ EDIT_Private.h

    │  │  │  │ FRAMEWIN.h

    │  │  │  │ FRAMEWIN_Private.h

    │  │  │  │ GUI.h

    │  │  │  │ GUIDebug.h

    │  │  │  │ GUIType.h

    │  │  │  │ GUIVersion.h

    │  │  │  │ GUI_ARRAY.h

    │  │  │  │ GUI_ConfDefaults.h

    │  │  │  │ GUI_FontIntern.h

    │  │  │  │ GUI_HOOK.h

    │  │  │  │ GUI_Private.h

    │  │  │  │ GUI_Protected.h

    │  │  │  │ GUI_VNC.h

    │  │  │  │ GUI_X.h

    │  │  │  │ HEADER.h

    │  │  │  │ HEADER_Private.h

    │  │  │  │ jconfig.h

    │  │  │  │ jdct.h

    │  │  │  │ jdhuff.h

    │  │  │  │ jerror.h

    │  │  │  │ jinclude.h

    │  │  │  │ jmemsys.h

    │  │  │  │ jmorecfg.h

    │  │  │  │ jpegint.h

    │  │  │  │ jpeglib.h

    │  │  │  │ jversion.h

    │  │  │  │ LCD.h

    │  │  │  │ LCDSIM.h

    │  │  │  │ LCD_ConfDefaults.h

    │  │  │  │ LCD_IncludeDriver.h

    │  │  │  │ LCD_Private.h

    │  │  │  │ LCD_Protected.h

    │  │  │  │ LISTBOX.h

    │  │  │  │ LISTBOX_Private.h

    │  │  │  │ LISTVIEW.h

    │  │  │  │ LISTVIEW_Private.h

    │  │  │  │ MENU.h

    │  │  │  │ MENU_Private.h

    │  │  │  │ MESSAGEBOX.h

    │  │  │  │ MULTIEDIT.h

    │  │  │  │ MULTIPAGE.h

    │  │  │  │ MULTIPAGE_Private.h

    │  │  │  │ PROGBAR.h

    │  │  │  │ RADIO.h

    │  │  │  │ RADIO_Private.h

    │  │  │  │ SCROLLBAR.h

    │  │  │  │ SCROLLBAR_Private.h

    │  │  │  │ SLIDER.h

    │  │  │  │ TEXT.h

    │  │  │  │ TEXT_Private.h

    │  │  │  │ WIDGET.h

    │  │  │  │ WINDOW_Private.h

    │  │  │  │ WM.h

    │  │  │  │ WM_GUI.h

    │  │  │  │ WM_Intern.h

    │  │  │  └ WM_Intern_ConfDep.h

    │  │  └ LCDDriver

    │  │     │ CCLCDDriver.bat

    │  │     │ LCD_GUI_Interface.c

    │  │     └ vssver.scc

    │  ├ GUI_X

    │  │  │ GUI_X.c

    │  │  │ GUI_X_Touch.c

    │  │  └ GUI_X_uCOS.c

    │  ├ startup

    │  │  └ startup_stm32f10x_hd.s

    │  ├ uCOS-II

    │  │  ├ Ports

    │  │  │  │ os_cpu.h

    │  │  │  │ os_cpu_a.asm

    │  │  │  │ os_cpu_c.c

    │  │  │  └ os_dbg.c

    │  │  └ Source

    │  │     │ os_core.c

    │  │     │ os_dbg_r.c

    │  │     │ os_flag.c

    │  │     │ os_mbox.c

    │  │     │ os_mem.c

    │  │     │ os_mutex.c

    │  │     │ os_q.c

    │  │     │ os_sem.c

    │  │     │ os_task.c

    │  │     │ os_time.c

    │  │     │ os_tmr.c

    │  │     │ ucos_ii.c

    │  │     └ ucos_ii.h

    │  └ user

    │     │ adc.c

    │     │ adc.h

    │     │ ascii_font.h

    │     │ bitband.h

    │     │ dac v2.0.c

    │     │ dac.c

    │     │ dac.h

    │     │ delay v2.0.c

    │     │ delay.c

    │     │ delay.h

    │     │ EXTI.c

    │     │ EXTI.h

    │     │ GBK_Small.h

    │     │ indkey.c

    │     │ indkey.h

    │     │ iwdg.c

    │     │ iwdg.h

    │     │ LED.c

    │     │ LED.H

    │     │ main.c

    │     │ oscilloscope.c

    │     │ oscilloscope.h

    │     │ pincfg.c

    │     │ pincfg.h

    │     │ pwm.c

    │     │ pwm.h

    │     │ readme.txt

    │     │ sdcard.c

    │     │ sdcard.h

    │     │ stdarg.h

    │     │ stm32f10x_it.c

    │     │ stm32f10x_it.h

    │     │ tft_api.c

    │     │ tft_api.h

    │     │ tft_drive.c

    │     │ tft_drive.h

    │     │ timer.c

    │     │ timer.h

    │     │ tsc2046.c

    │     │ tsc2046.h

    │     │ usart1.c

    │     └ usart1.h

    └ 设计文档

       │ STM32示波器通信协议.xlsx

       │ 增益计算表.xlsx

       │ 用四个字节十六进制数表示单精度浮点数.docx

       │ 示波器时间表.docx

       └ 设计指标.docx
