项目编号：E87
文件大小：797K
源码说明：带中文注释
开发环境：C编译
简要概述：
工欲善其事，必先利其器。 这个开源项目使用STM32F103C8T6-BluePill（8元包邮）来制作T12焊台控制器，助你拥有一个得心应手的焊台！！！
此控制器命名为T20，和J20航模遥控器做成一个系列，20也象征着开发时间。
（1）T12烙铁头（焊贴片用刀头，焊插件用尖头）
（2）烙铁手柄（笔者买的907手柄）、硅胶线（5线）、烙铁支架（带NTC电阻10k、震动开关）、航插（5线）
（3）24V4A开关电源，给烙铁供电 淘宝商品链接
（4）DC-DC降压模块，24V转5V，给控制板供电 淘宝商品链接
（5）旋转编码器 淘宝商品链接
（6）OLED显示屏（7脚SPI） 淘宝商品链接
（7）STM32F103C8T6最小系统板
（8）IRF9540 MOS管P沟道，驱动电烙铁的 淘宝商品链接
（9）SS8050三极管
（10）肖特基二极管（用来续流）
（11）运算放大器AD823 淘宝商品链接
（12）3.3v稳压管 淘宝商品链接
（13）18v稳压管 淘宝商品链接
（14）电解电容100uF（用来稳压）
（15）独石电容0.1uF（用来滤波），又称104电容
（16）有源蜂鸣器5V的（接电即响）
（17）470Ω、1k、51k、10k、100k电阻若干
（18）500k可调电阻 淘宝商品链接
（19）ST-LINK V2下载器
调试STM32性价比极高，可烧写程序，可断点调试
OLED_D0 -> PB13
OLED_D1 -> PB15
OLED_RES -> PB15
OLED_DC -> PB11
OLED_CS -> PB12
BM_CLK -> PB0
BM_DT -> PB3
BM_SW -> PB1
BEEPER -> PB9
NTC -> PA6
T12_ADC -> PA4
HEAT -> PA0
SLEEP -> PA8
TX -> PA9
RX -> PA10
文件列表：
目录│文件列表:
└ STM32_T12_Controller-main
├ doc
│ │ CN14.jpg
│ │ EN14.jpg
│ │ logo.bmp
│ │ logo.png
│ │ off14.jpg
│ │ on14.jpg
│ │ Set14.jpg

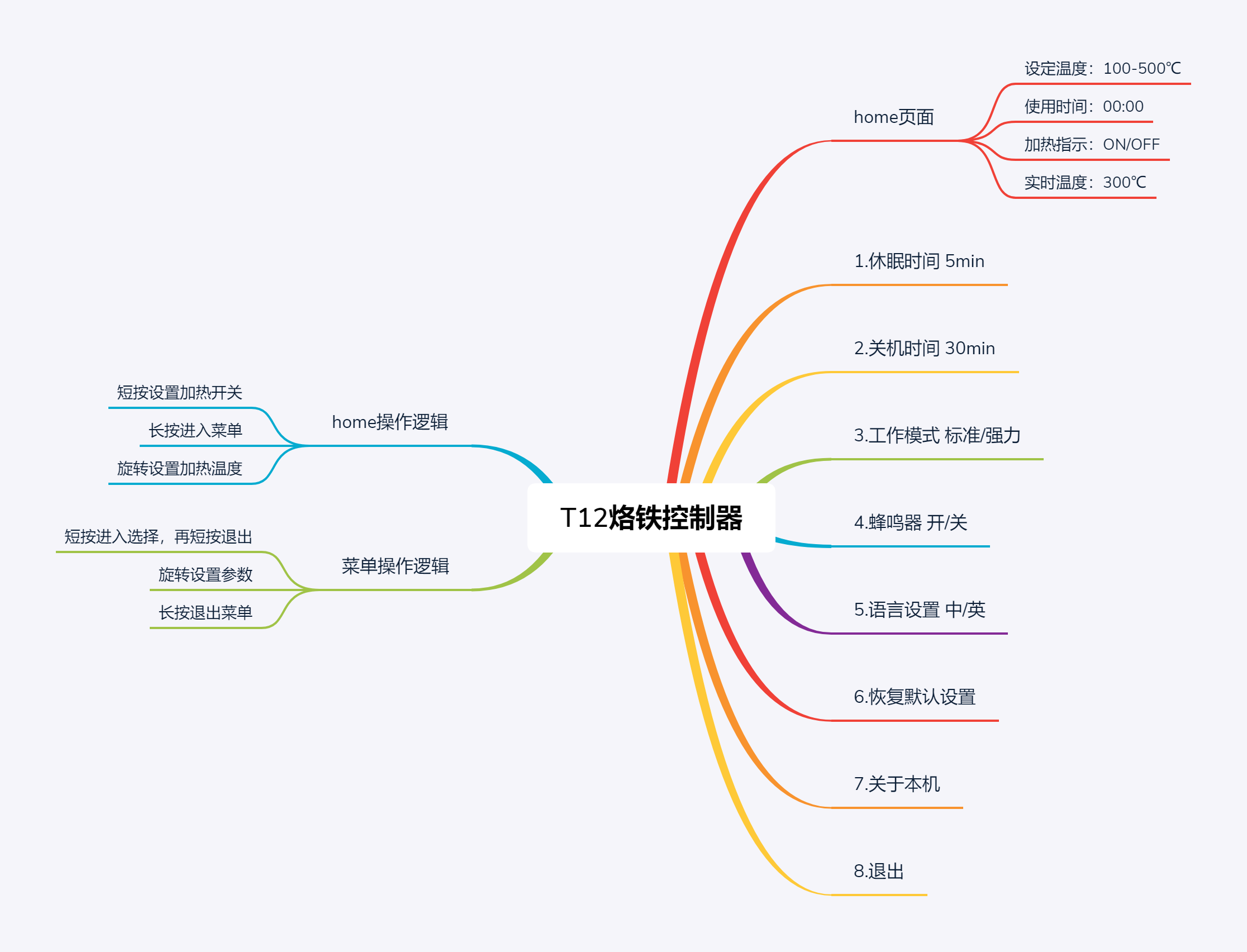

│ │ T12焊台控制器菜单设计.png
│ │ 休眠16.jpg
│ └ 升温16.jpg
├ hardware
│ │ T20SolderingStationController_V1.0_Schematic.pdf
│ │ T20SolderingStationController_V1.1_Schematic.pdf
│ │ T20SolderingStationController_V1.2_Schematic.pdf
│ └ T20SolderingStationController_V1.3_Schematic.pdf
├ references
│ │ F1-T12_complete.png
│ └ SolderingStation2_u8glib_v1.7.ino
└ software
│ keilkilll.bat
│ README.TXT
├ CORE
│ │ core_cm3.c
│ │ core_cm3.h
│ └ startup_stm32f10x_md.s
├ HARDWARE
│ │ main.h
│ └ Config
│ │ adc.c
│ │ adc.h
│ │ beeper.c
│ │ beeper.h
│ │ delay.c
│ │ delay.h
│ │ flash.c
│ │ flash.h
│ │ key.c
│ │ key.h
│ │ max6675.c
│ │ max6675.h
│ │ menu.c
│ │ menu.h
│ │ oled.c
│ │ oled.h
│ │ oledfont.h
│ │ pid.c
│ │ pid.h
│ │ setting.c
│ │ setting.h
│ │ sys.c
│ │ sys.h
│ │ usart.c
│ └ usart.h
├ OBJ
│ └ T20.hex
├ STM32F10x_FWLib
│ ├ inc
│ │ │ misc.h
│ │ │ stm32f10x_adc.h
│ │ │ stm32f10x_bkp.h
│ │ │ stm32f10x_can.h
│ │ │ stm32f10x_cec.h
│ │ │ stm32f10x_crc.h
│ │ │ stm32f10x_dac.h
│ │ │ stm32f10x_dbgmcu.h
│ │ │ stm32f10x_dma.h
│ │ │ stm32f10x_exti.h
│ │ │ stm32f10x_flash.h
│ │ │ stm32f10x_fsmc.h
│ │ │ stm32f10x_gpio.h
│ │ │ stm32f10x_i2c.h
│ │ │ stm32f10x_iwdg.h
│ │ │ stm32f10x_pwr.h
│ │ │ stm32f10x_rcc.h
│ │ │ stm32f10x_rtc.h
│ │ │ stm32f10x_sdio.h
│ │ │ stm32f10x_spi.h
│ │ │ stm32f10x_tim.h
│ │ │ stm32f10x_usart.h
│ │ └ stm32f10x_wwdg.h
│ └ src
│ │ misc.c
│ │ stm32f10x_adc.c
│ │ stm32f10x_bkp.c
│ │ stm32f10x_can.c
│ │ stm32f10x_cec.c
│ │ stm32f10x_crc.c
│ │ stm32f10x_dac.c
│ │ stm32f10x_dbgmcu.c
│ │ stm32f10x_dma.c
│ │ stm32f10x_exti.c
│ │ stm32f10x_flash.c
│ │ stm32f10x_fsmc.c
│ │ stm32f10x_gpio.c
│ │ stm32f10x_i2c.c
│ │ stm32f10x_iwdg.c
│ │ stm32f10x_pwr.c
│ │ stm32f10x_rcc.c
│ │ stm32f10x_rtc.c
│ │ stm32f10x_sdio.c
│ │ stm32f10x_spi.c
│ │ stm32f10x_tim.c
│ │ stm32f10x_usart.c
│ └ stm32f10x_wwdg.c
└ USER
│ JLinkSettings.ini
│ main.c
│ stm32f10x.h
│ stm32f10x_conf.h
│ stm32f10x_it.c
│ stm32f10x_it.h
│ system_stm32f10x.c
│ system_stm32f10x.h
│ T20.uvoptx
│ T20.uvprojx
└ DebugConfig
└ T20_STM32F103C8_1.0.0.dbgconf
