项目编号：E2459
文件大小：2M
源码说明：带中文注释
开发环境：C编译器
简要概述：
EDA软件：Cadence Allegro 16.6
驱动程序使用的MCU：STM32F407VET6
ADF4351 PCB说明：
-输出频率范围：35MHz~4400MHz
-注意：输出具有较多谐波，因为考虑到应用频率范围不同问题，板子上直接通过巴伦耦合输出，需要根据自己应用频率范围外接一个无源滤波器滤除谐波分量。

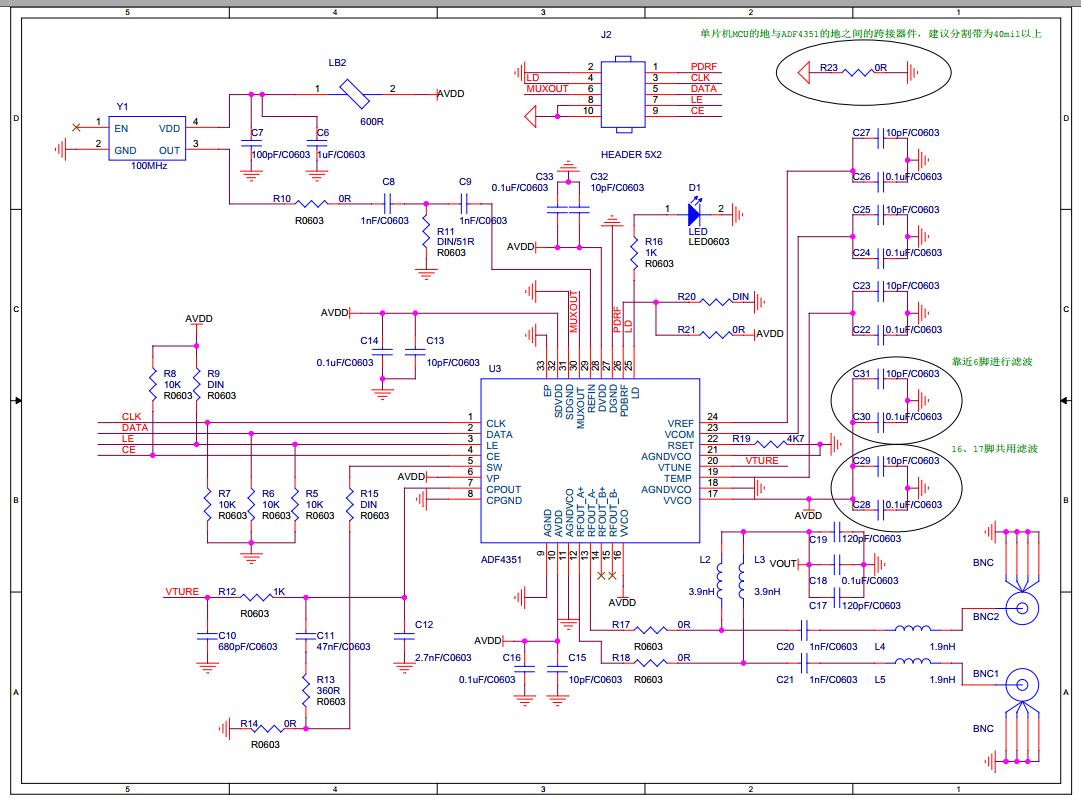

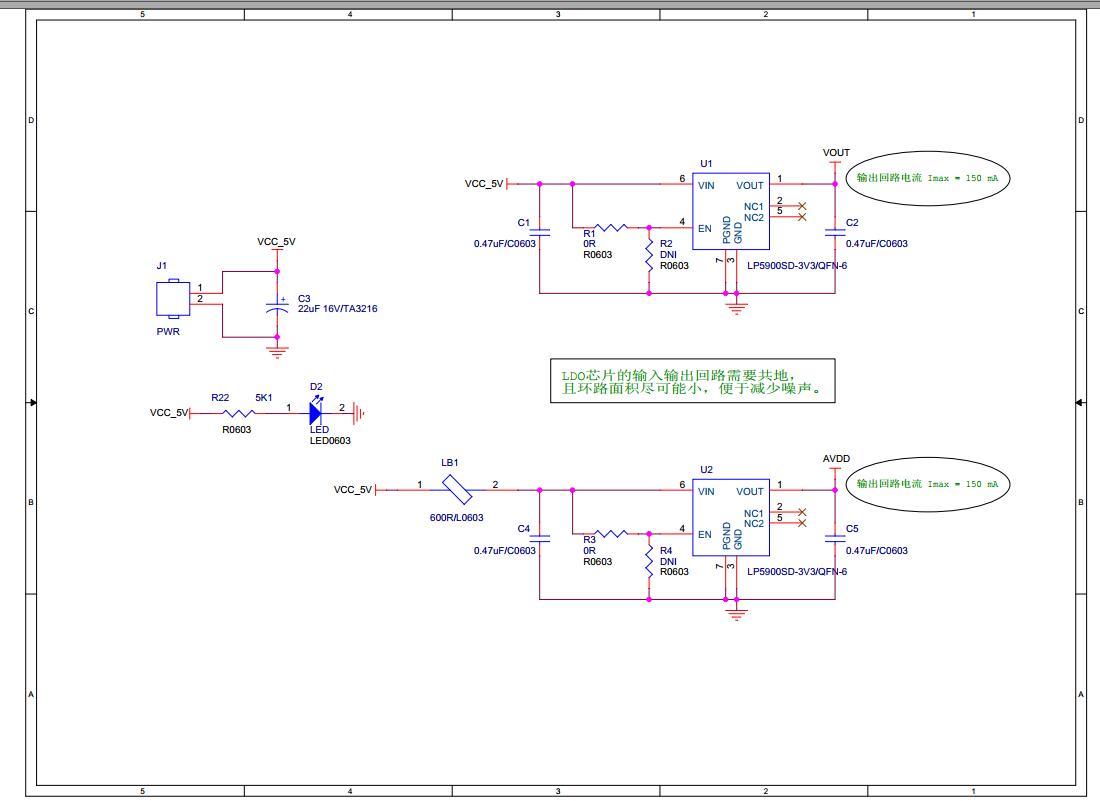

原理图

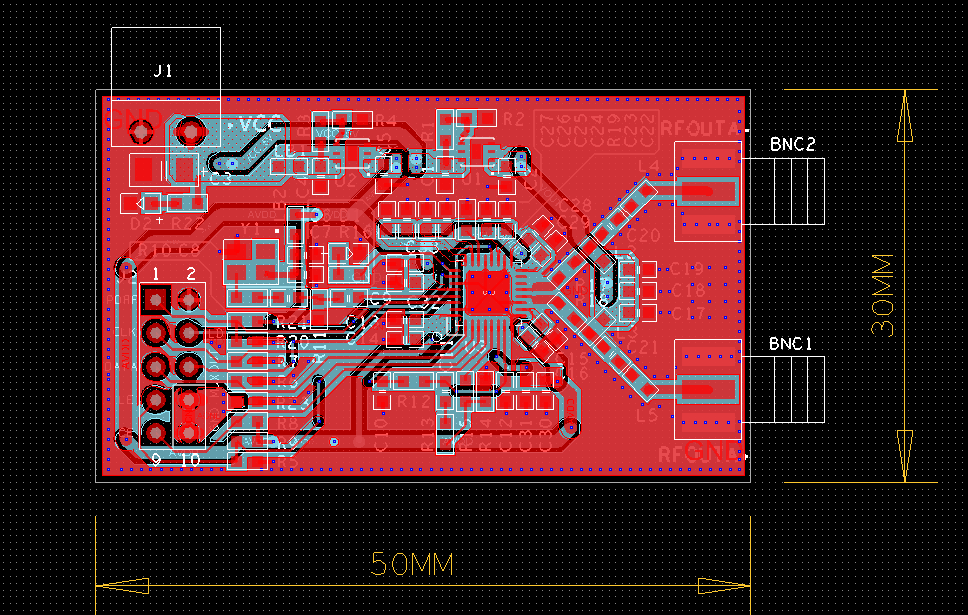

电路板
目录│文件列表:
└ ADF4351-Driver
├ DemoCode
│ │ keilkilll.bat
│ ├ CORE
│ │ │ core_cm4.h
│ │ │ core_cm4_simd.h
│ │ │ core_cmFunc.h
│ │ │ core_cmInstr.h
│ │ └ startup_stm32f40_41xxx.s
│ ├ FWLIB
│ │ ├ inc
│ │ │ │ misc.h
│ │ │ │ stm32f4xx_adc.h
│ │ │ │ stm32f4xx_can.h
│ │ │ │ stm32f4xx_crc.h
│ │ │ │ stm32f4xx_cryp.h
│ │ │ │ stm32f4xx_dac.h
│ │ │ │ stm32f4xx_dbgmcu.h
│ │ │ │ stm32f4xx_dcmi.h
│ │ │ │ stm32f4xx_dma.h
│ │ │ │ stm32f4xx_dma2d.h
│ │ │ │ stm32f4xx_exti.h
│ │ │ │ stm32f4xx_flash.h
│ │ │ │ stm32f4xx_flash_ramfunc.h
│ │ │ │ stm32f4xx_fmc.h
│ │ │ │ stm32f4xx_fsmc.h
│ │ │ │ stm32f4xx_gpio.h
│ │ │ │ stm32f4xx_hash.h
│ │ │ │ stm32f4xx_i2c.h
│ │ │ │ stm32f4xx_iwdg.h
│ │ │ │ stm32f4xx_ltdc.h
│ │ │ │ stm32f4xx_pwr.h
│ │ │ │ stm32f4xx_rcc.h
│ │ │ │ stm32f4xx_rng.h
│ │ │ │ stm32f4xx_rtc.h
│ │ │ │ stm32f4xx_sai.h
│ │ │ │ stm32f4xx_sdio.h
│ │ │ │ stm32f4xx_spi.h
│ │ │ │ stm32f4xx_syscfg.h
│ │ │ │ stm32f4xx_tim.h
│ │ │ │ stm32f4xx_usart.h
│ │ │ └ stm32f4xx_wwdg.h
│ │ └ src
│ │ │ misc.c
│ │ │ stm32f4xx_adc.c
│ │ │ stm32f4xx_can.c
│ │ │ stm32f4xx_crc.c
│ │ │ stm32f4xx_cryp.c
│ │ │ stm32f4xx_cryp_aes.c
│ │ │ stm32f4xx_cryp_des.c
│ │ │ stm32f4xx_cryp_tdes.c
│ │ │ stm32f4xx_dac.c
│ │ │ stm32f4xx_dbgmcu.c
│ │ │ stm32f4xx_dcmi.c
│ │ │ stm32f4xx_dma.c
│ │ │ stm32f4xx_dma2d.c
│ │ │ stm32f4xx_exti.c
│ │ │ stm32f4xx_flash.c
│ │ │ stm32f4xx_flash_ramfunc.c
│ │ │ stm32f4xx_fmc.c
│ │ │ stm32f4xx_fsmc.c
│ │ │ stm32f4xx_gpio.c
│ │ │ stm32f4xx_hash.c
│ │ │ stm32f4xx_hash_md5.c
│ │ │ stm32f4xx_hash_sha1.c
│ │ │ stm32f4xx_i2c.c
│ │ │ stm32f4xx_iwdg.c
│ │ │ stm32f4xx_ltdc.c
│ │ │ stm32f4xx_pwr.c
│ │ │ stm32f4xx_rcc.c
│ │ │ stm32f4xx_rng.c
│ │ │ stm32f4xx_rtc.c
│ │ │ stm32f4xx_sai.c
│ │ │ stm32f4xx_sdio.c
│ │ │ stm32f4xx_spi.c
│ │ │ stm32f4xx_syscfg.c
│ │ │ stm32f4xx_tim.c
│ │ │ stm32f4xx_usart.c
│ │ └ stm32f4xx_wwdg.c
│ ├ HARDWARE
│ │ ├ ADF4351
│ │ │ │ ADF4351.c
│ │ │ │ ADF4351.h
│ │ │ │ Plus.c
│ │ │ └ Plus.h
│ │ ├ KEY
│ │ │ │ key.c
│ │ │ └ key.h
│ │ ├ LCD
│ │ │ │ FONT.H
│ │ │ │ lcd.c
│ │ │ └ lcd.h
│ │ └ LED
│ │ │ led.c
│ │ └ led.h
│ ├ OBJ
│ │ └ Template.hex
│ ├ README
│ │ └ README.txt
│ ├ SYSTEM
│ │ ├ delay
│ │ │ │ delay.c
│ │ │ └ delay.h
│ │ ├ sys
│ │ │ │ sys.c
│ │ │ └ sys.h
│ │ └ usart
│ │ │ usart.c
│ │ └ usart.h
│ └ USER
│ │ ADF4351_PRJ.uvoptx
│ │ ADF4351_PRJ.uvprojx
│ │ EventRecorderStub.scvd
│ │ JLinkSettings.ini
│ │ main.c
│ │ stm32f4xx.h
│ │ stm32f4xx_conf.h
│ │ stm32f4xx_it.c
│ │ stm32f4xx_it.h
│ │ system_stm32f4xx.c
│ │ system_stm32f4xx.h
│ └ DebugConfig
│ │ ADF4351_STM32F407ZE.dbgconf
│ └ ADF4351_STM32F407ZGTx.dbgconf
└ DesignFiles
├ DATASHEET
│ └ ADF4351.pdf
├ PCB
│ │ ADF4351_PCB.brd
│ └ Output
│ │ ADF4351_V1_PCB.rar
│ ├ ASM
│ │ └ ADF4351_PCB_Finish.pdf
│ ├ Gerber
│ │ │ 01_TOP.art
│ │ │ 02_BOTTOM.art
│ │ │ 03_DRILL.art
│ │ │ 04_SILK_TOP.art
│ │ │ 05_SILK_BOTTOM.art
│ │ │ 06_SOLD_TOP.art
│ │ │ 07_SOLD_BOTTOM.art
│ │ │ 08_PAST_TOP.art
│ │ │ 09_PAST_BOTTOM.art
│ │ │ ADF4351_PCB_Finish-1-2.drl
│ │ │ ADF4351_PCB_Finish.ipc
│ │ │ art_aper.txt
│ │ │ art_param.txt
│ │ └ nc_param.txt
│ ├ PCB
│ │ │ ADF4351_PCB_Finish.brd
│ │ │ ADF4351_PCB_Finish_BOTTOM.dxf
│ │ └ ADF4351_PCB_Finish_TOP.dxf
│ └ SMT
│ │ 08_PAST_TOP.art
│ │ 09_PAST_BOTTOM.art
│ │ ADF4351_Placement.txt
│ └ BOM.xls
├ Picture
│ │ ADT.png
│ │ ALL.png
│ │ SCH1.png
│ └ SCH2.png
└ SCH
│ ADF4351_SCH.DSN
│ ADF4351_SCH.opj
│ ADF4351_SCH.pdf
│ ADF4351_SCH_0.DBK
└ allegro
│ netlist.log
│ pstchip.dat
│ pstxnet.dat
│ pstxprt.dat
└ pxlBA.txt
