【E197】单相用电器分析监测装置-智能插座-模式识别

2021-08-16 15:29:08      索炜达电子      1806

本设计提供完整电路原理图,源程序,说明文档和参考文献。实物照片参考封面。

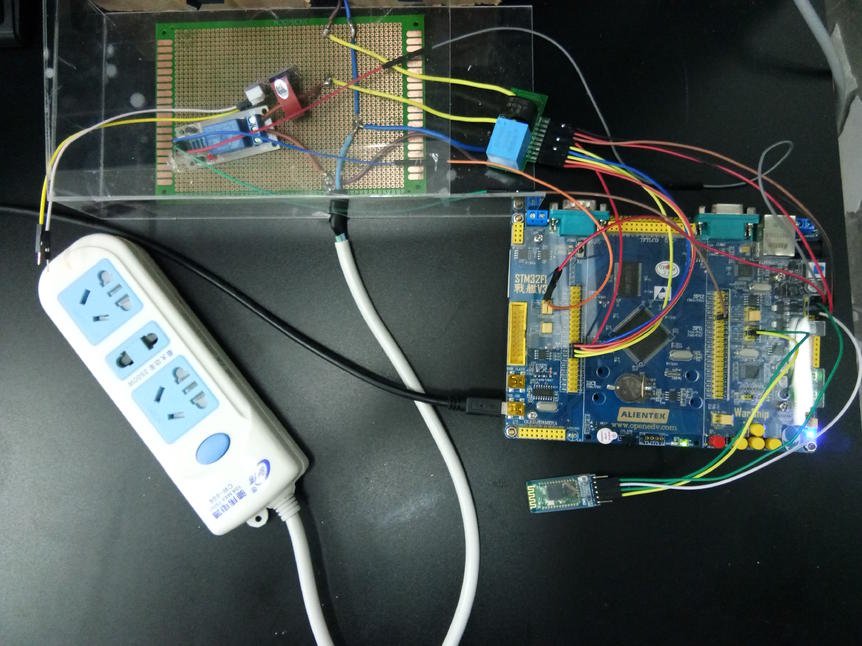

   在硬件方面,电参数采集部分结合电压互感器和电流互感器,以专用电能计量芯片CS5463为核心,采集所需电参数,包括电压、电流、功率、功率因数、温度等,MCU采用STM32F103ZET6,进行数据的进一步处理、存储和相关控制功能,其性能强大,功耗低,适合家庭的智能化设备。外围搭载蓝牙模块向手机发送用电信息。继电器模块控制用电线的通断,实现过载保护及自恢复功能,结合蓝牙实现远程控制智能插座通断电功能。

   在软件设计方面,CS5463驱动程序通过参考数据手册,配置相关寄存器进行参数读取,在进行实验校正后误差不超过6%。存储功能利用STM32的FLASH模拟EEPROM,可以存储7种用电器的有功功率和无功功率,然后将7组数据组合,建立121组数据组合表。本设计本质上是一个模式识别任务,通过方案对比,选择基于欧式距离的时域识别算法,适合在嵌入式设备上进行快速处理,将采集数据和组合表数据进行相似度计算,遍历查找最大相似度,识别准确度较高。

【E197】单相用电器分析监测装置-智能插座-模式识别

【E197】单相用电器分析监测装置-智能插座-模式识别

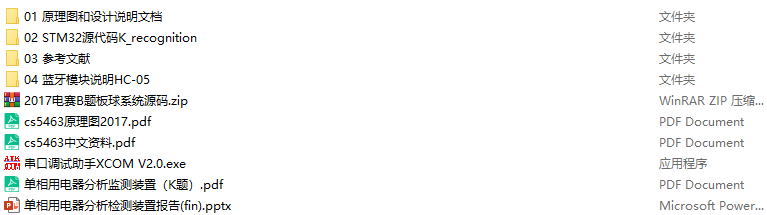

文件列表:
