项目编号:E233

文件大小:65M

源码说明:带中文注释

开发环境:C编译器

简要概述

STM32F103C8T6核心板全部设计资料。2019年给学弟学妹们培训STM32自己画的一块板子,采用三段设计,最上面一段可以直接掰开当核心版使用;中间一段有电源电路、串口电路、SWD口和四个按键和四个LED,方便调试;最后一段正面是引脚图,背面是我们学校logo


程序资料: 里面包括编程所用到的一些文档及例子程序

电路资料: 里面包括通过AltiumDesigner设计的电路工程以及封装的集成库


程序编译

编译环境: Keil5

解压例子程序压缩包,找到Project目录中的stm32f103c8t6_projcte.uvprojx即可打开

电路编辑

使用软件: Altium Designer Release 10

找到STM32F103C8T6_CoreBoard目录中的STM32F103C8T6_Project.PrjPCB即可打开

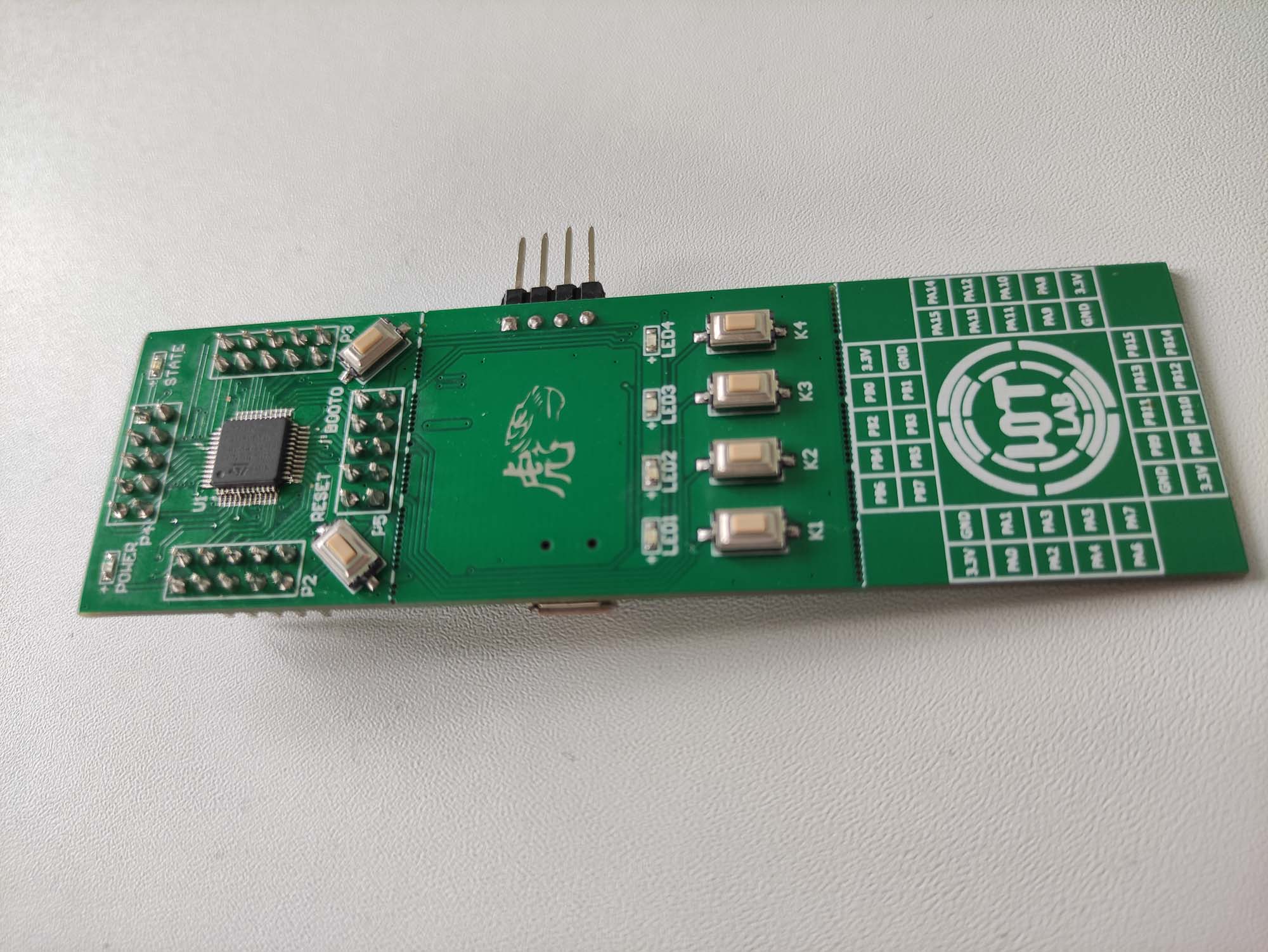

实物图

【E233】STM32F103C8T6核心板全部设计资料

【E233】STM32F103C8T6核心板全部设计资料

文件列表:

目录│文件列表:

 └ STM32F103C8T6-CoreBoard

    └ STM32F103C8T6-CoreBoard

       ├ 电路资料

       │  ├ AltiumDesigner封装库

       │  │  └ CORE_COMPONENT.IntLib

       │  └ STM32F103C8T6_CoreBoard

       │     │ 2019年9月培训使用.txt

       │     │ Free Documents.OutJob

       │     │ PCB_ADD.PcbDoc

       │     │ STM32F103C8T6_PCB.PcbDoc

       │     │ STM32F103C8T6_PCB.PcbDoc.htm

       │     │ STM32F103C8T6_Project.PrjPCB

       │     │ STM32F103C8T6_Project.PrjPCBStructure

       │     │ STM32F103C8T6_Sheet.pdf

       │     └ STM32F103C8T6_Sheet.SchDoc

       └ 程序资料

          │ PCB引脚.png

          │ PCB最小板引脚.docx

          │ STM32F103C8T6_Sheet.pdf

          │ STM32F10x_StdPeriph_Lib_V3.5.0.zip

          │ STM32新建工程教程.docx

          │ 例子程序.zip

          │ 全局宏.txt

          └ 烧录教程.docx
