【E386】STM32F103为主控芯片智能小车

项目编号：E386

文件大小：11M

源码说明：带中文注释

开发环境：C编译器

简要概述：

以STM32F103为主控芯片，载有MPU6050的六轴加速度传感器、HC-05蓝牙模块、HC-SR04超声波模块、LCD触摸屏、直流电机、舵机等模块的多功能智能小车。

具体功能：

（1）通过蓝牙控制小车前进、转弯。

（2）利用超声波测距，小车自主进行避障前进。

（3）利用蓝牙进行小车的速度调节及功能切换。

（4）六轴加速度传感器实时采集数据。

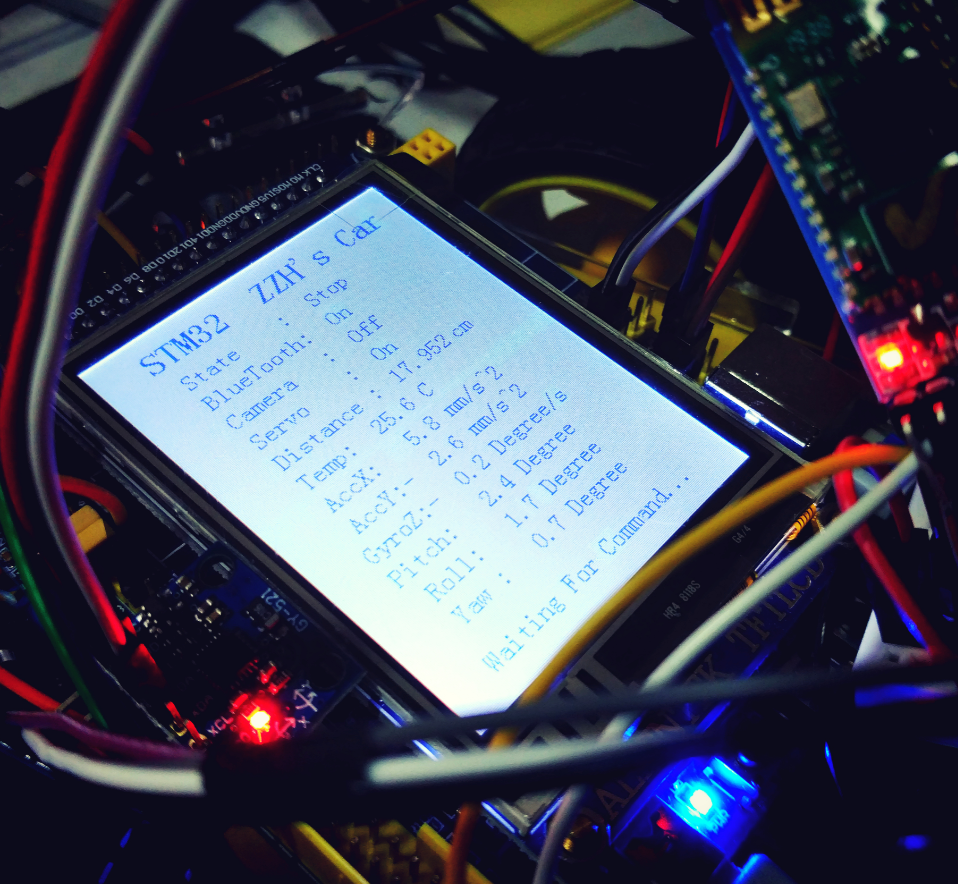

（5）LCD液晶屏显示当前状态、距离、温度、小车加速度及姿态。

（6）继电器控制外设负载（LED灯、蜂鸣器、风扇等）。

（7）触摸开关实现小车的启动（初始化）。

包含模块：

-电源：两节18650锂电池；

-直流电机两个；

-电源驱动模块：L298N；

-蓝牙模块：HC-05；

-超声波模块：HC-SR04；

-舵机：SG90；

-加速度传感器：MPU6050六轴加速度传感器模块；

-板载LCD4.3寸液晶触摸屏；

-光耦隔离继电器一个；

-此外带有外设LED灯、蜂鸣器、电量显示模块等。

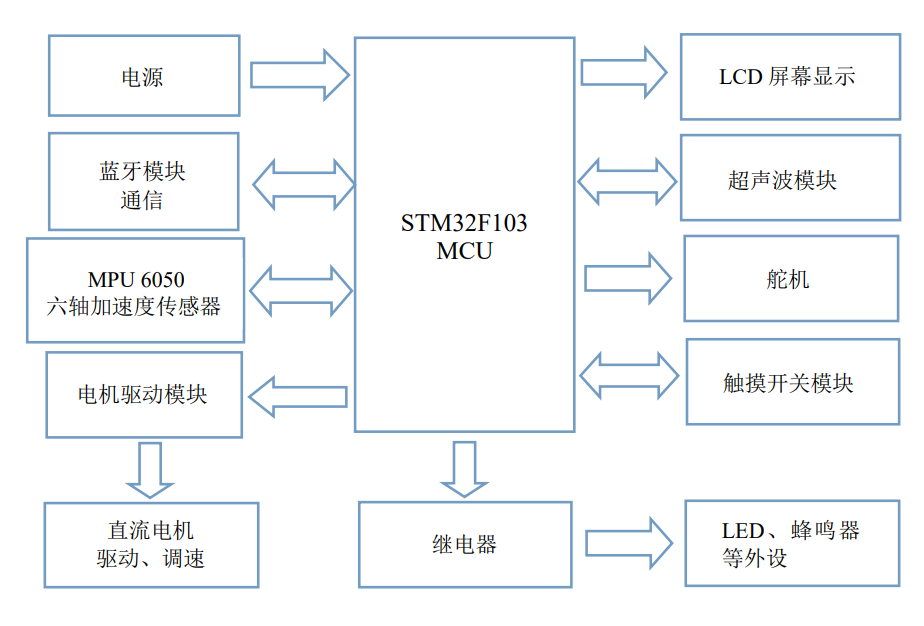

系统原理框图：

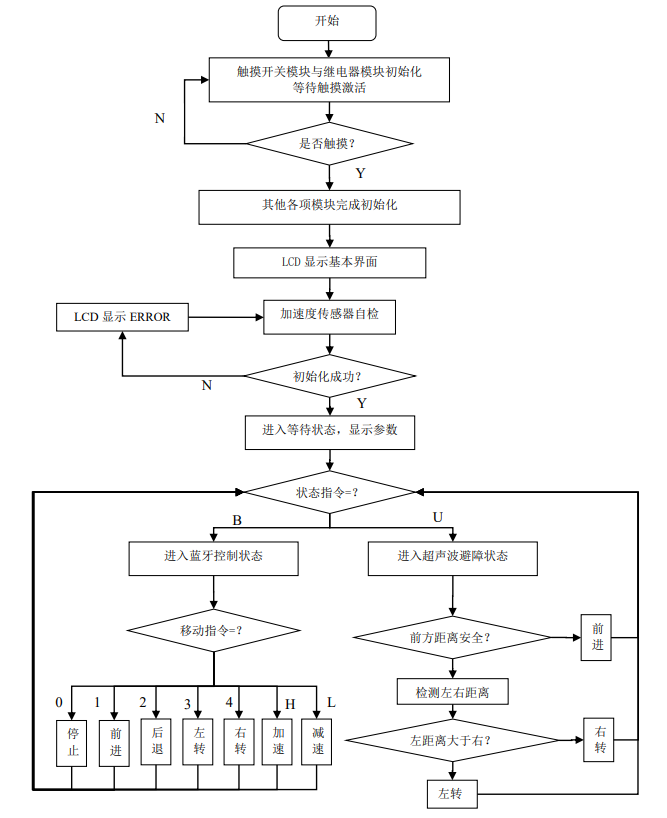

主程序流程图：

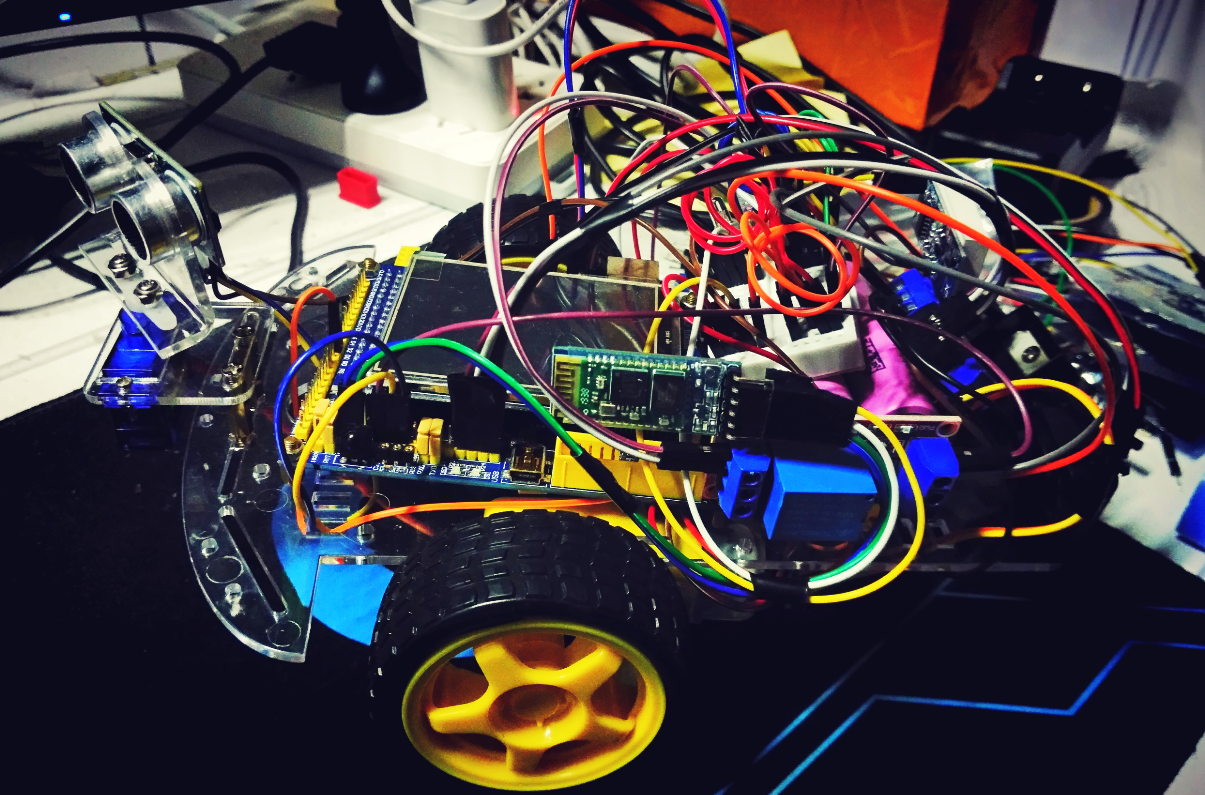

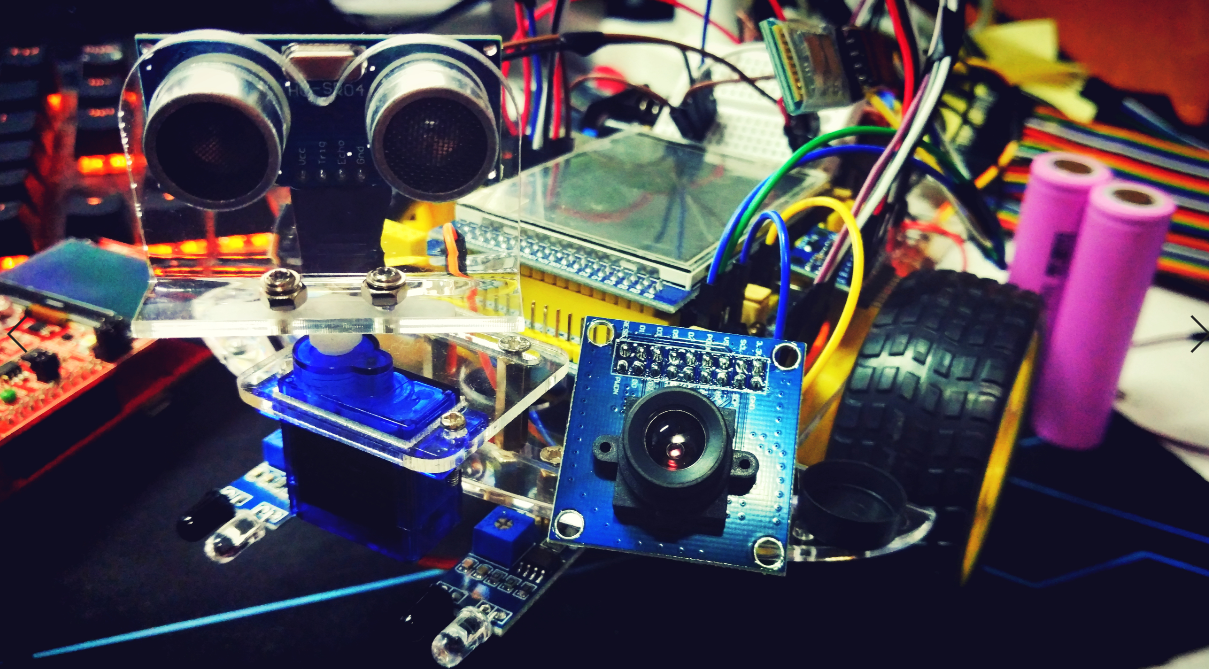

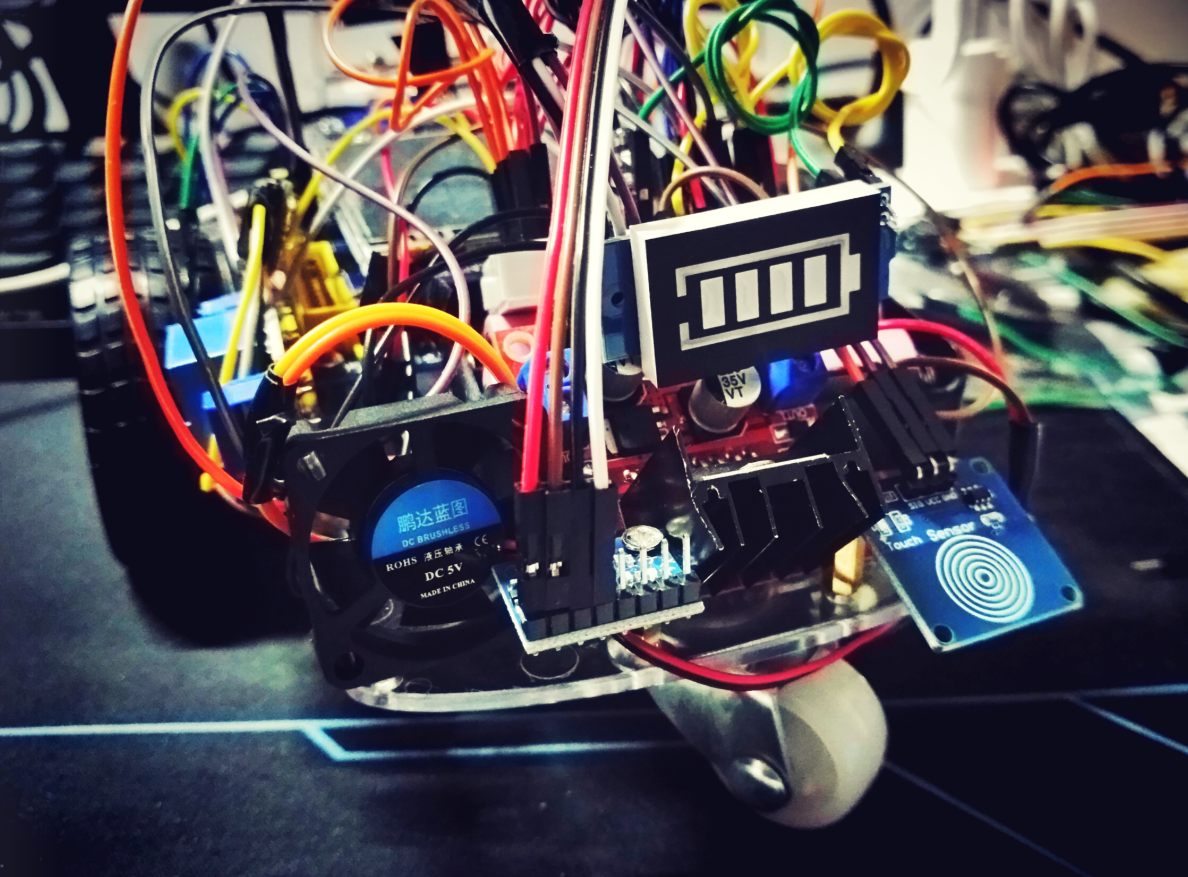

效果图：

未加入的模块：ov7670、WIFI、循迹、红外...
