项目编号：E425
文件大小：71M
源码说明：带中文注释
开发环境：C编译器
简要概述
1.项目情景(Situation)： 在完成日常项目任务的过程中，发现需要对溶液的电导率参数进行测量。经过查找后发现市面上的仪器多为食品级，工业级的较少且价格昂贵。因此决定自行制作。
2.预期目标(Target)： 制作一款轻量级，简易化，成本低的工业级电导率测量仪。能够检测项目实验过程中的溶液电导率，顺利收集数据，完成实验。
3.具体行动(Action)： 鉴于已有一款STM32单片机，因此决定已现有单片机为基础，添加适当模块，完成制作。 本方案基于ST公司的STM32F429芯片，外接电导率信号处理模块。通过电导率传感器和温度传感器采集数据，对采集的数据通过算法处理得到最终结果。 将实验数据结果传入LCD屏幕显示及SD中保存，并通过触摸屏完成人机交互。
具体分为硬件部分和软件部分：
*硬件方案：
1). 由于溶液的浓差极化特性，需要设计正弦波发生模块，使用正弦波驱动电导率传感器，得到合适的数据；
2). 对正弦波模块产生的数字信号进行处理，为此设计了滤波模块；
3). 对电导率传感器传回的的数据进行放大处理，以便达到ADC的要求，设计了放大处理模块；
4). 由于3中的放大电路的相关芯片需要接入负电源，设计了电压转置模块。
*软件方案：
1). 编写正弦波发生芯片的驱动程序；
2). 编写温度传感器的驱动程序；
3). 编写ADC程序；
4). 编写LCD屏驱动程序；
5). 编写触摸屏驱动程序；
6).编写SD卡驱动程序；
7).编写串口打印程序。
4.项目成果(Result)：
项目成果设计出合适的电导率信号处理模块电路板，并完成相应的程序编写。通过实际操作，能够顺利收集数据，初步完成预期的测量任务。
目录│文件列表:
└ ConductivityMeter
└ ConductivityMeter
└ ConductivityMeter
├ 1_HardWare
│ │ ElectricalConductivityMeter.PcbDoc
│ │ ElectricalConductivityMeter.PcbDoc.htm
│ │ ElectricalConductivityMeter.PrjPcb
│ │ readme.txt
│ ├ Library
│ │ │ Miscellaneous Connectors.IntLib
│ │ │ Miscellaneous Devices.IntLib
│ │ │ YuHunXP.PcbLib
│ │ │ YuHunXP.SchLib
│ │ └ Fszhang
│ │ │ Fszhang.IntLib
│ │ │ fszhang.PcbLib
│ │ └ fszhang.SchLib
│ ├ PackagingSchDoc
│ │ │ ElectricalConductivityMeter.SchDoc
│ │ │ Power-5V.SchDoc
│ │ │ Sensor.SchDoc
│ │ │ SinWaveAmplifier.SchDoc
│ │ │ SinWaveCreator.SchDoc
│ │ └ TopLayer.SchDoc
│ └ __Previews
│ │ ElectricalConductivityMeter.PcbDocPreview
│ │ Sheet1.SchDocPreview
│ │ TopLayer.SchDocPreview
│ │ 电导率仪.PcbDocPreview
│ └ 电导率仪.SchDocPreview
├ 2_SoftWare
│ │ Libraries.7z
│ │ readme.txt
│ ├ Project
│ │ └ RVMDK(uv5)
│ │ │ ConductivityMeter.uvguix.XuPeng
│ │ │ ConductivityMeter.uvoptx
│ │ │ ConductivityMeter.uvprojx
│ │ └ Output
│ │ │ ConductivityMeter.hex
│ │ │ ElectricalConductivityMeter.hex
│ │ └ Template.hex
│ └ User
│ │ main.c
│ │ main.c.orig
│ │ stm32f4xx_conf.h
│ │ stm32f4xx_it.c
│ │ stm32f4xx_it.h
│ └ BSP
│ │ bsp.c
│ │ bsp.h
│ ├ ad9850
│ │ │ bsp_ad9850.c
│ │ └ bsp_ad9850.h
│ ├ adc
│ │ │ bsp_adc.c
│ │ └ bsp_adc.h
│ ├ ds18b20
│ │ │ bsp_ds18b20.c
│ │ └ bsp_ds18b20.h
│ ├ FATFS
│ │ │ diskio.c
│ │ │ diskio.h
│ │ │ ff.c
│ │ │ ff.h
│ │ │ ffconf.h
│ │ │ integer.h
│ │ └ option
│ │ │ cc932.c
│ │ │ cc936.c
│ │ │ cc949.c
│ │ │ cc950.c
│ │ │ ccsbcs.c
│ │ │ syscall.c
│ │ └ unicode.c
│ ├ key
│ │ │ bsp_key_exti.c
│ │ └ bsp_key_exti.h
│ ├ led
│ │ │ bsp_led.c
│ │ └ bsp_led.h
│ ├ ltdc
│ │ ├ flash
│ │ │ │ bsp_spi_flash.c
│ │ │ └ bsp_spi_flash.h
│ │ ├ font
│ │ │ │ fonts.c
│ │ │ └ fonts.h
│ │ ├ lcd
│ │ │ │ bsp_lcd.c
│ │ │ └ bsp_lcd.h
│ │ └ sdram
│ │ │ bsp_sdram.c
│ │ └ bsp_sdram.h
│ ├ sdio
│ │ │ bsp_sdio_sd.c
│ │ │ bsp_sdio_sd.c.orig
│ │ │ bsp_sdio_sd.h
│ │ │ bsp_sdio_sd.h.orig
│ │ │ bsp_sd_write_read.c
│ │ │ bsp_sd_write_read.c.orig
│ │ └ bsp_sd_write_read.h
│ ├ tim
│ │ │ bsp_basic_tim.c
│ │ └ bsp_basic_tim.h
│ ├ touch
│ │ │ bsp_i2c_touch.c
│ │ │ bsp_i2c_touch.h
│ │ │ gt9xx.c
│ │ │ gt9xx.h
│ │ │ palette.c
│ │ └ palette.h
│ └ usart
│ │ bsp_debug_usart.c
│ └ bsp_debug_usart.h
└ 3_ProductionShow
│ 1_整体图.jpg
│ 2_LCD屏幕.jpg
│ 3_电路板.jpg
│ 4_电导率传感器与温度传感器.jpg
│ 5_串口数据打印.png
│ 6_数据记录.txt

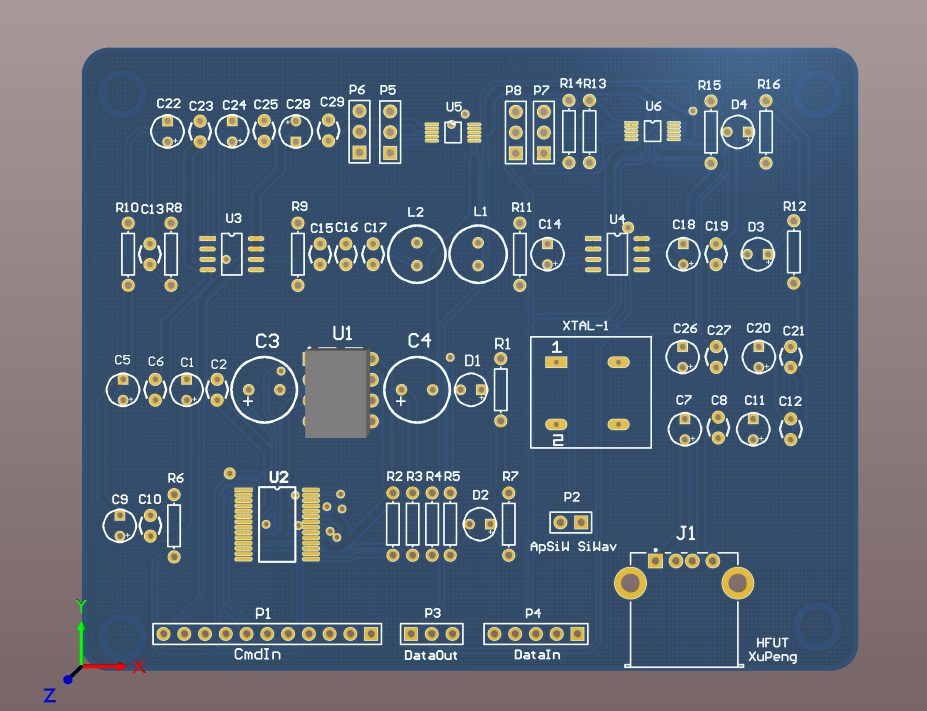

│ 7_PCB图.png
└ 8_演示视频.mp4
