【P100】直流无刷电机驱动板原理图+PCB源文件

项目编号：P100

文件大小：646K

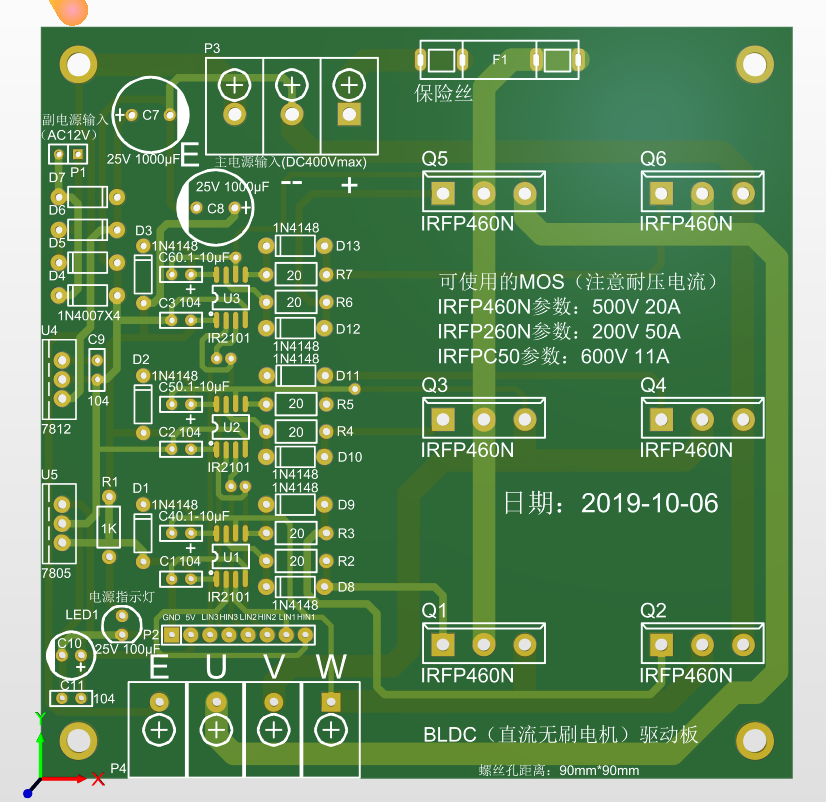

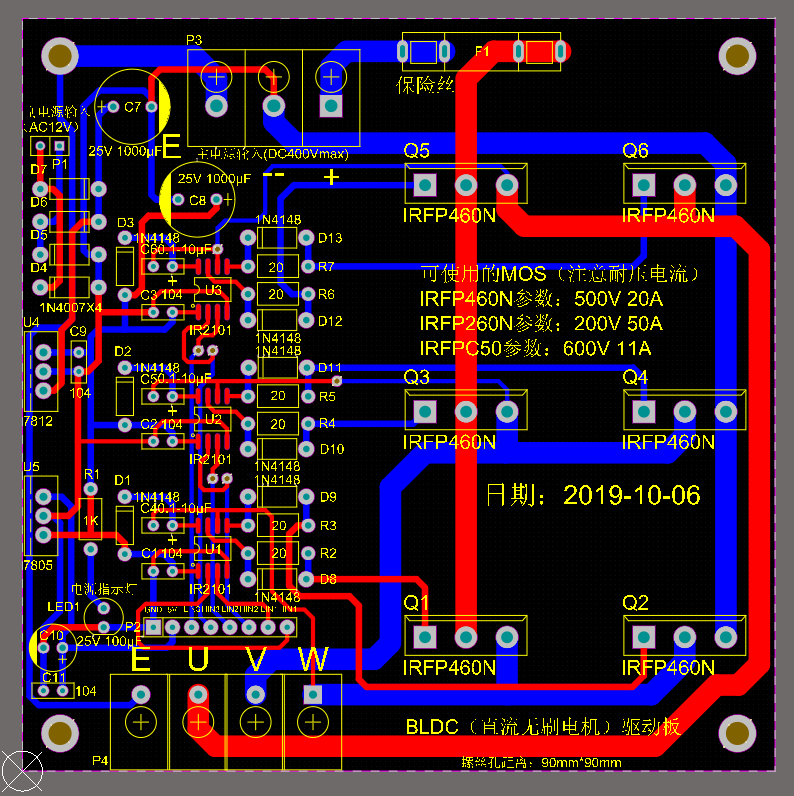

图纸说明：PCB图

开发环境：AD2020

简单概述

BLDC驱动板，亲测有效，不喜勿喷，欢迎大佬们多提宝贵建议，程序还在研究中，用的是STM32F103ZET6单片机，希望大家一同交流交流。使用注意：MOS安装的散热片不要贴着PCB，以免刮破线路引起短路，其实就是焊接MOS时引脚保留长些，要是有时间的话可以在PCB图上把6个MOS重新调整位置，线路全部走下面，还有的就是不同的工作选用不同耐压的MOS。

目录│文件列表:

 └ BLDC驱动板（TO-247）

    │ BLDC驱动板（TO-247）.PcbDoc

    │ BLDC驱动板（TO-247）.PcbDoc.htm

    │ BLDC驱动板（TO-247）.PrjPCB

    │ BLDC驱动板（TO-247）.PrjPCBStructure

    │ BLDC驱动板（TO-247）.SchDoc

    │ debug.log

    │ PcbLib1.PcbLib

    │ Schlib1.SchLib

    ├ Project Logs for BLDC驱动板（TO-247）

    │  │ BLDC驱动板（TO-247） PCB ECO 2019-10-02 16-02-42.LOG

    │  └ BLDC驱动板（TO-247） PCB ECO 2019-10-02 16-47-54.LOG
