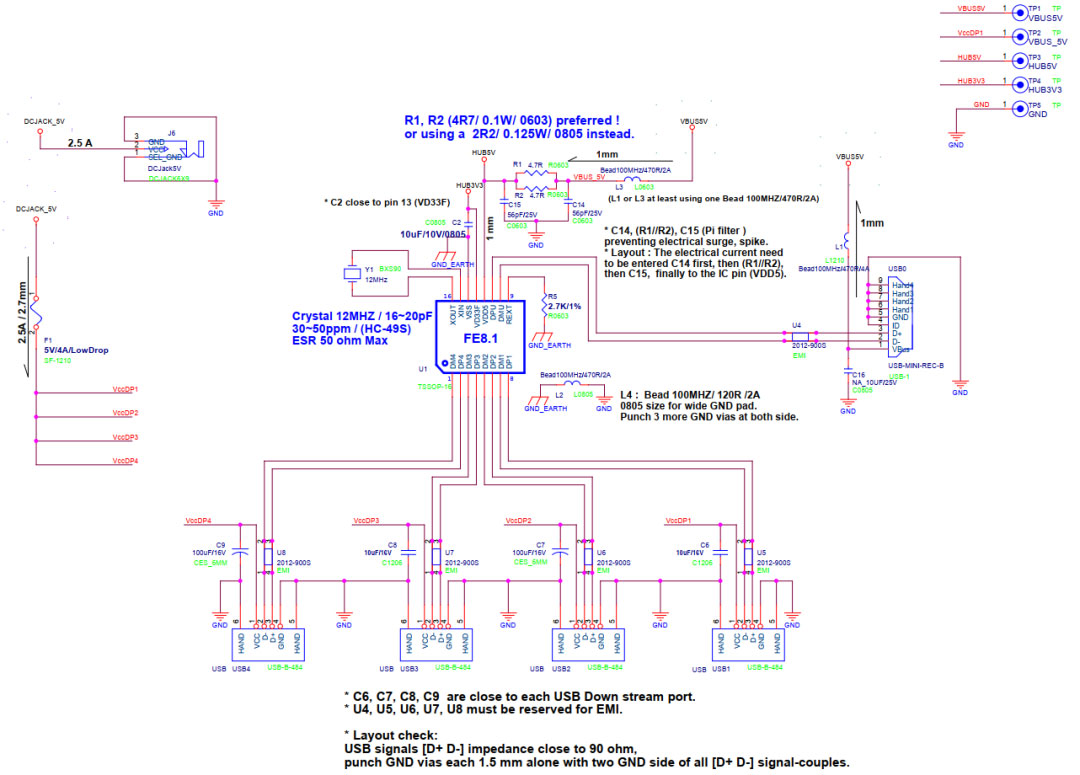

【P534】FE8.1(1扩4)非常紧凑的高速4端口USB集线器控制器(原理图+PCB图)

项目编号：P534

文件大小：842K

图纸说明：PCB图

开发环境：Pads

简要概述：

FE8.1（1扩4）是一个非常紧凑的高速4端口USB集线器控制器。它符合USB-IF“通用串行总线规范修订版2.0”(USB2.0)规范的各个方面，但 one-FE8.1通常将自己作为一个自供电的集线器，而不考虑实际的系统实现。为了实现绝对最小的引脚计数，没有输入信号引脚留下来监视本地电源状态。

FE8.1是一个高度集成、高质量、高性能的USB 2.0 4端口集线器解决方案。它占用空间小，功耗极低，是嵌入式应用和独立集线器的最佳选择。

FE8.1的高质量是通过全面的扫描链和内置自检模式的设计测试来保证的，这些模式可以在封装和测试阶段测试所有高、全、低速模拟前端(AFE)组件。

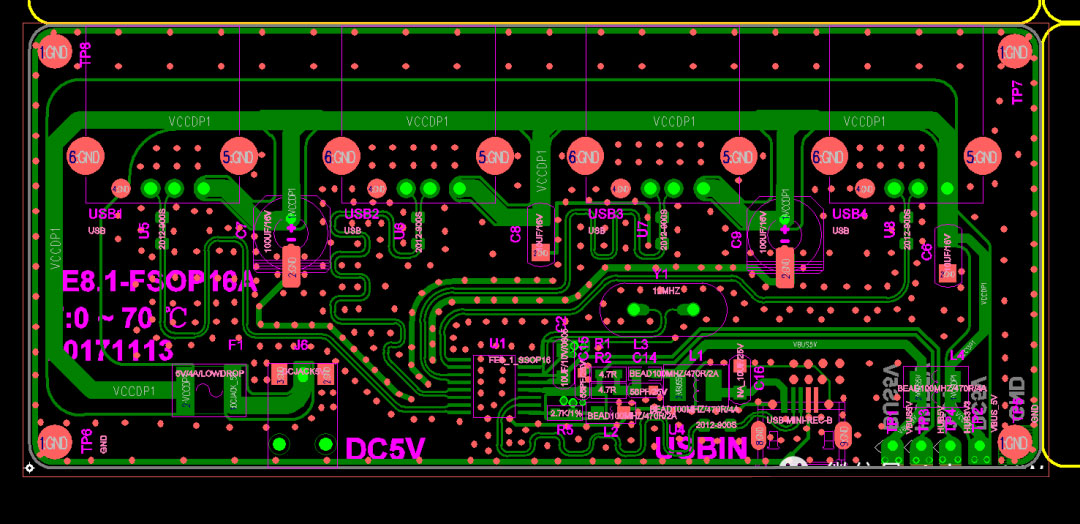

PCB图

目录│文件列表:

 └ HUB资料

    └ FE8.1 SSOP16原理图+PCB图

       └ FE8.1 SSOP16综合文档

          ├ FE8.1 Data Sheet

          │  └ FE8.1 Data Sheet 1.0.pdf

          ├ FE8.1_V16 PCB

          │  └ FE8.1_V16_171113.pcb

          └ FE8.1_V16 SCH

             │ FE8_1_SSOP16_5V_IN_V1_6.DSN

             └ FE8_1_SSOP16_5V_IN_V1_6.pdf
