【P102】8路输入输出可编程控制板带外壳 国产PLC的PCB源文件

项目编号：P102

文件大小：430K

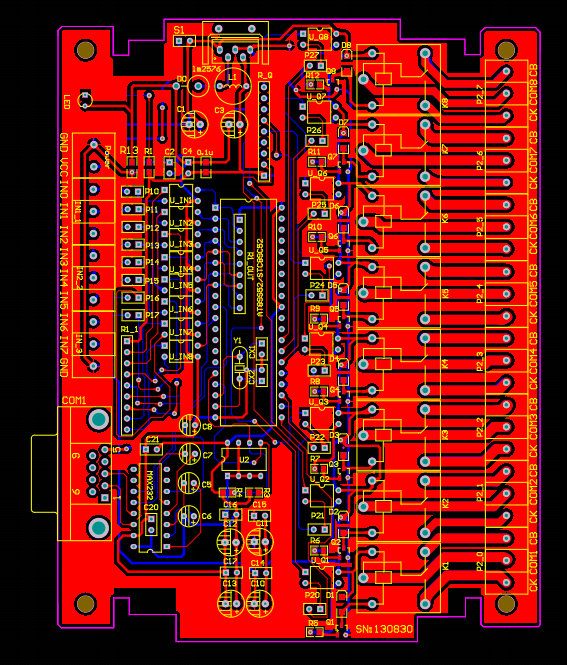

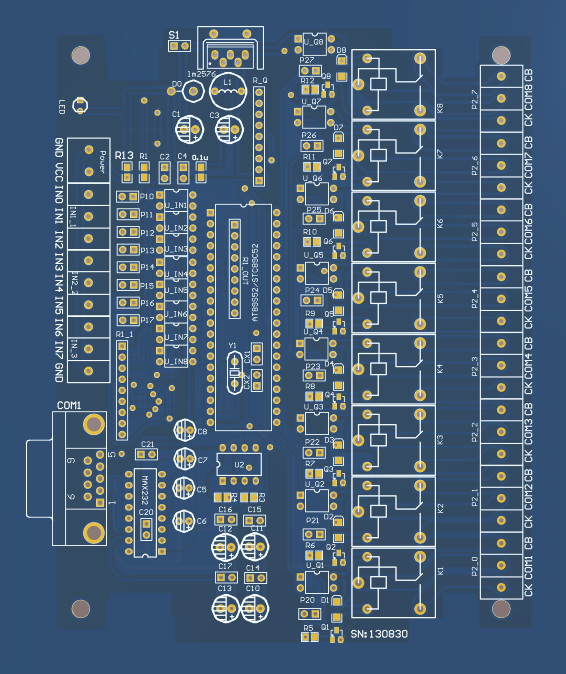

图纸说明：PCB图

开发环境：AD2020

简单概述

一、 尺寸：长143mmX宽110mmX高20mm

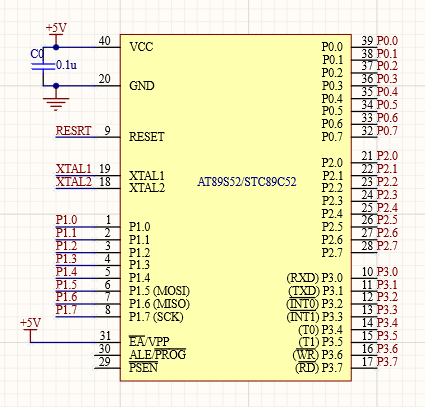

二、 主要芯片：单片机STC89C52RC 继电器 光耦

三、 工作电压：有直流12V及24V可选。

四、特点：

电路结构简单，稳定可靠，采用最新款STC单片机，运行速度快，单片机预留扩展接口。

1、具有八路输入信号指示灯，八路继电器吸合指示灯，电源指示灯。

2、板子功耗小于8W

3、额定切换电流10A以内，切换电压250V以内

4、单路最大切换功率500W 额定功率300W

5、继电器寿命1000000次以上。

6、电器绝缘电阻100M

7、触电耐压1000V

8、继电器最大吸合时间15mS 毫秒

9、继电器最大释放时间5mS  毫秒

10、工作温度-40度至 +70度

11、工作湿度 40%  ~ 80%RH

12、8路光电隔离输入，8路光电隔离输出

13、8输入低电平有效（即：NPN输入）

14、8路输出开关量输出（即：干接点输出）

15、具有MAX232通讯。

16、单片机所有IO口都引出，客户可以自己编程扩展功能

17、可以选择使用外部EEPROM 作为存储单元

18、电路具有，防反接保护、过流保护、续流保护、压敏保护等

19、单片机可以自行更换，可以选择替换型的STC系列单片机

20、我们提供电路相关的，原理图、例程、开发环境、下载软件等相关资料

适用场合：工业控制、产品开发、项目设计，自动化改造等

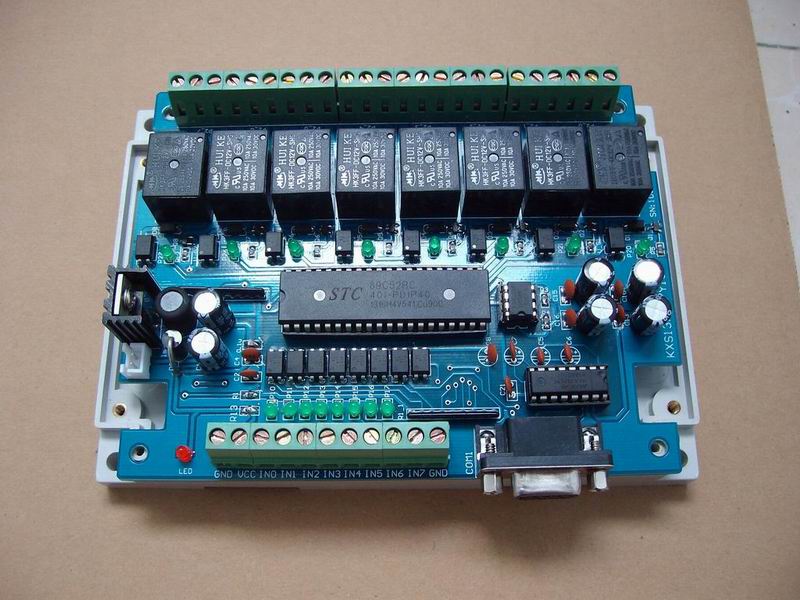

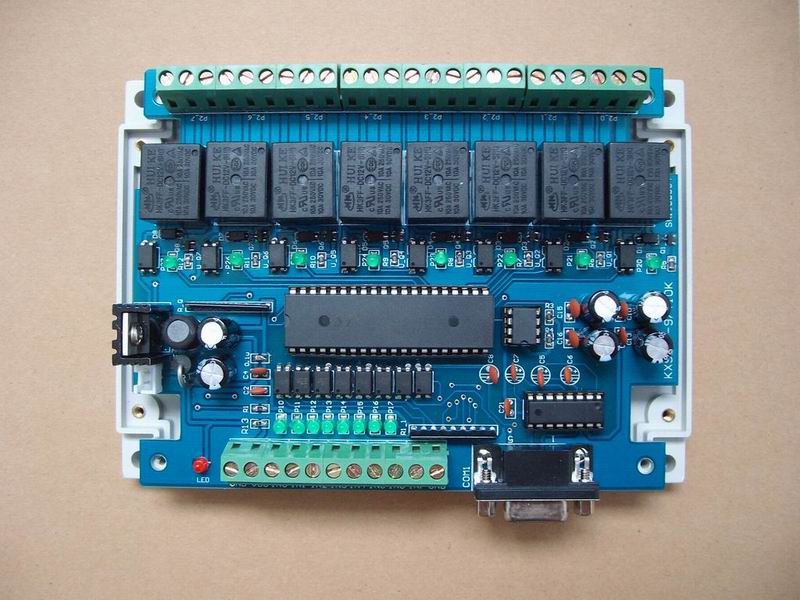

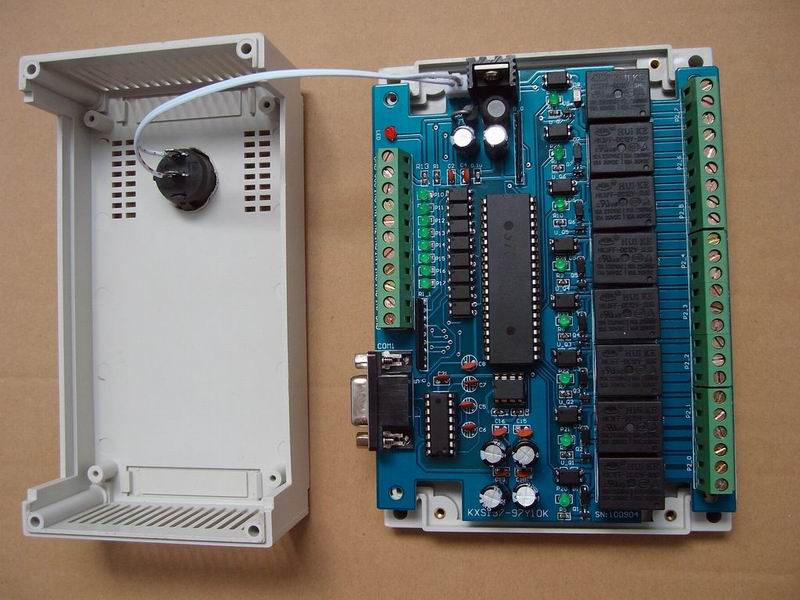

实物图：

目录│文件列表:

 ├ PCB图

 │  │ PCB图.PcbDoc

 │  └ PCB图.PcbDoc.htm

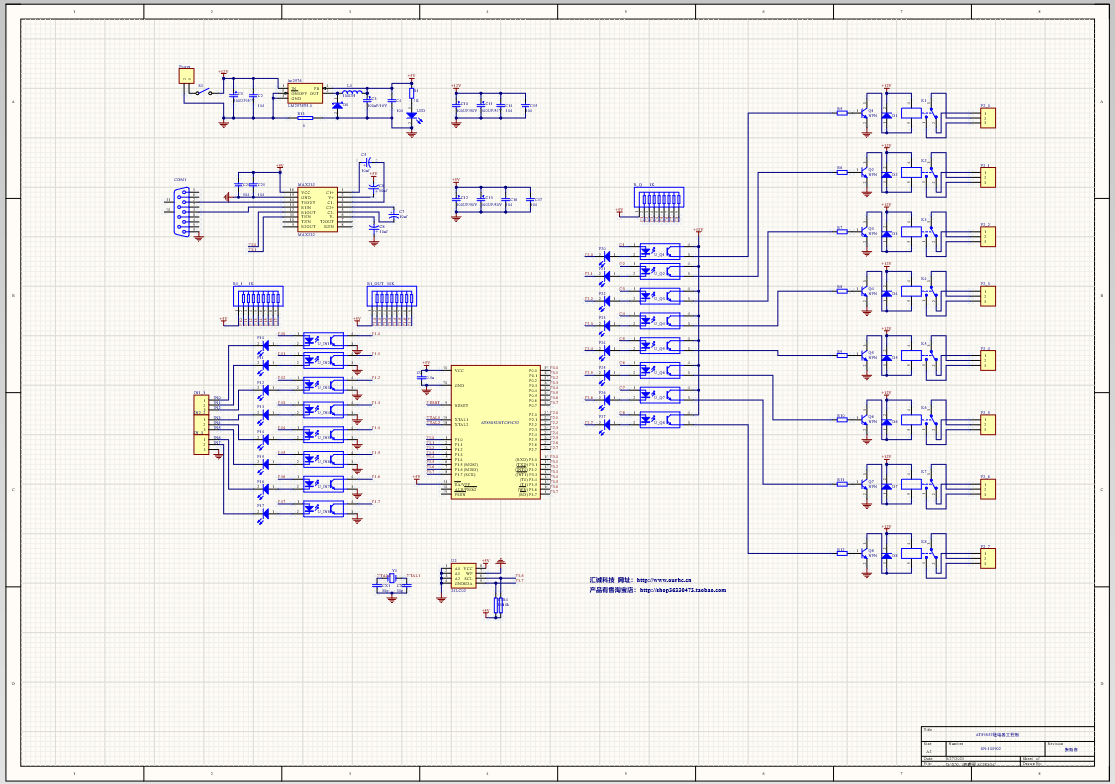

 └ 原理图

    └ 原理图.SCHDOC
