【P111】TB67S128FTG 128高细分两相步进电机驱动板

项目编号：P111

文件大小：6M

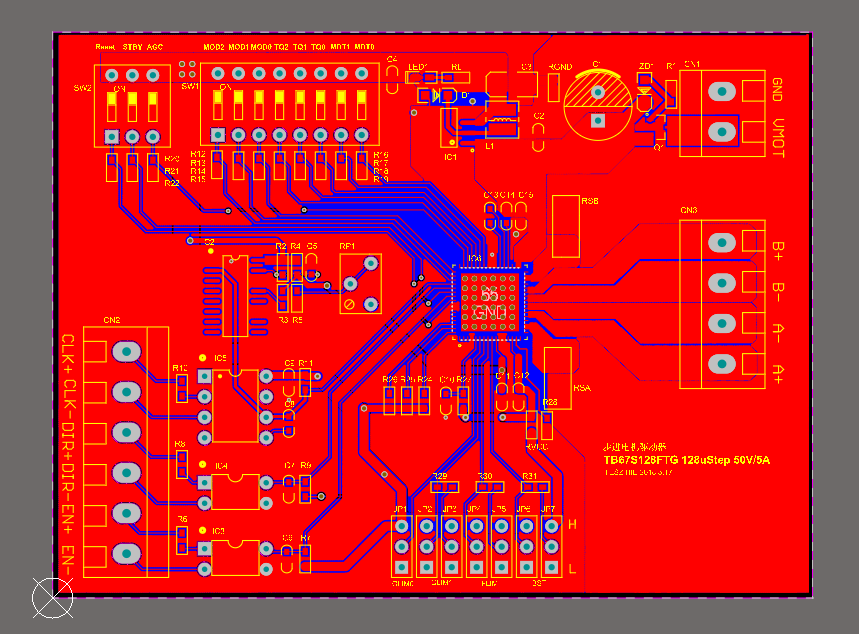

图纸说明：PCB图

开发环境：AD2020

简单概述：

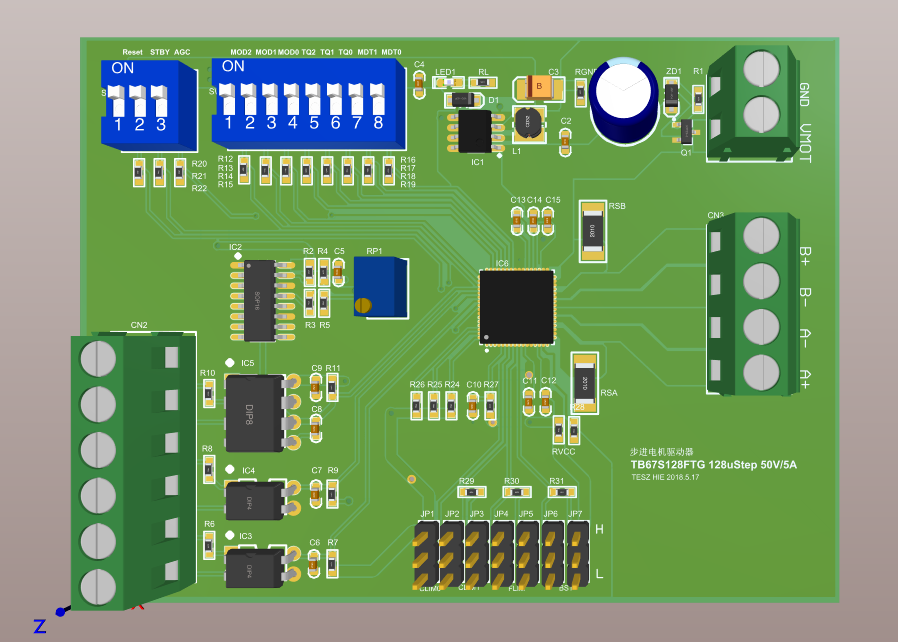

TB67S128FTG 128高细分两相步进电机驱动板原理图+PCB(带扭矩电流和衰减模式设定)

带扭矩(电流)设定和衰减模式设定

东芝电子元件及存储装置株式会社（“东芝”）今日宣布推出额定值为50V/5A且支持128级微步进的双极步进电机驱动器“TB67S128FTG”。样品发货将于本月底启动。

3D打印机、办公室设备、ATM等银行终端、验钞机、游乐设备和家用电器等应用均需要高速、高性能电机控制和更低功耗。为满足这一相互冲突的需求，东芝已在新的电机驱动器IC中采用公司原创性电流优化技术AGC[1]，从而实现大电流驱动（额定值为50V/5A）。

近年来，市场上对提供高精度和静音操作的设备的需求日益增加。东芝新的电机驱动器IC凭借高达128级微步进的驱动控制技术实现高精度和低振动，分辨率远高于传统32步电机驱动器。TB67S128FTG还具备电流调节功能——SMD[2]，其选择适合于每个电机的最佳SMD设置，可有效降低电机驱动期间所产生的噪声和振动。

此外，该产品还采用了另一项东芝原创性电流检测技术——先进电流检测系统(ACDS)[3]，有效减少驱动控制所需的元件数量，有助于降低系统成本，提高电路板设计灵活性。

主要特性

降低噪声和振动

     利用高达128步的高分辨率微步进电机实现高精度驱动，振动远低于传统32步产品[4]。

支持高扭矩驱动

     大电流驱动器（额定值为50V/5A）支持更高的工作扭矩。采用低导通电阻(0.25Ω)，减少发热量。

     高效电机驱动器且无需采用外部元件。

     AGC技术有助于避免电机失速和降低功耗，ACDS无需采用外部元件，而ADMD[5]有助于提高电流跟踪能力。

支持各种接口

     可根据用户信号源选择CLK输入或串行输入。可使用串行输入直接控制电流。

内置错误检测功能

      整合过热保护检测和过流保护。此外，还集成有开路检测功能，有助于在装配期间防止电机断开连接。而启动时，这些功能输出错误检测标志(ERR)，确保设备安全性且设计的高度可靠性。

应用场合

3D打印机、监控摄像机、电动执行机构、家用电器（冰箱和空调）、工业设备（ATM等银行终端、办公室设备、传真机等）、老虎机等游戏机……

目录│文件列表:

 └ TB67S128FTG 128高细分两相步进电机驱动板

    │ TB67S128FTG步进电机驱动器.PcbDoc

    │ TB67S128FTG步进电机驱动器.PcbDoc.htm

    │ TB67S128FTG步进电机驱动器.PDF

    └ TB67S128FTG步进电机驱动器.SchDoc
