【P142】各个版本Arduino原理图PCB工程文件

项目编号：P142

文件大小：2.25M

图纸说明：PCB图

开发环境：DesignSpark PCB

简单概述：

最近正在DIY Arduino ，收集的部分原理图与PCB分享出来
注意：本工程文件均为DesignSpark PCB支持格式，用DesignSpark PCB可打开原理图和PCB文件。

目录│文件列表:

 ├ Arduino Leonardo

 │  │ 1111-Arduino_Leonardo-REV3b.prj

 │  │ 1112-Sheet1.sch

 │  │ 1113-Sheet2.sch

 │  │ 1114-Sheet3.sch

 │  │ 1115-Arduino_Leonardo-REV3b.pcb

 │  │ 1169-Arduino Leonardo Reference Design.docx

 │  │ 1252-Arduino Leonardo Reference Design.pdf

 │  └ 使用说明.txt

 ├ Arduino Mega2560

 │  │ 1074-Arduino_MEGA_2560.prj

 │  │ 1075-Arduino_MEGA_2560-Rev3.pcb

 │  │ 1076-Sheet1.sch

 │  │ 1077-Sheet2.sch

 │  │ 1078-Sheet3.sch

 │  └ 使用说明.txt

 ├ Arduino Mini

 │  │ 1094-Arduino_MINI.prj

 │  │ 1095-Sheet1.sch

 │  │ 1096-Sheet2.sch

 │  │ 1097-Arduino-Mini-v5.pcb

 │  └ 使用说明.txt

 ├ Arduino Nano

 │  │ 1057-Arduino Nano2.prj

 │  │ 1058-Sheet1.sch

 │  │ 1059-sheet2.sch

 │  │ 1061-Arduino Nano2.pcb

 │  │ 1065-Sheet1.sch

 │  └ 使用说明.txt

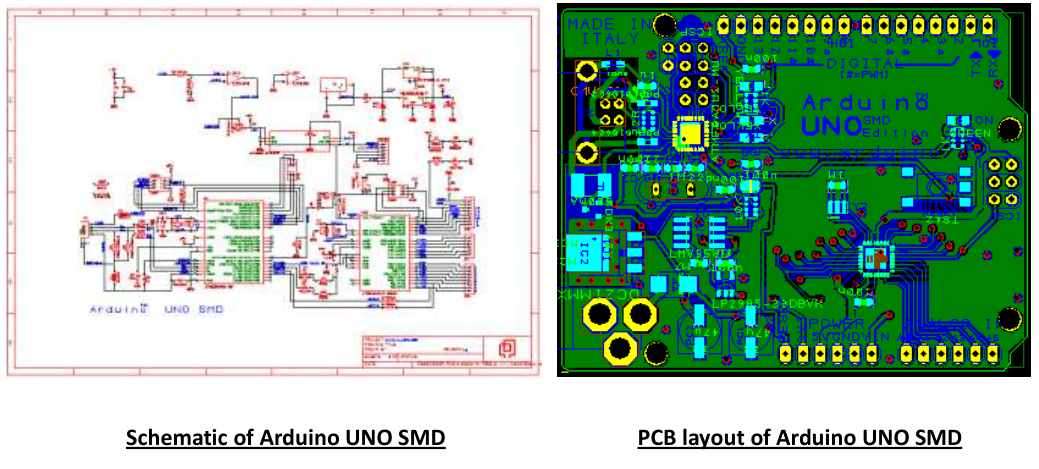

 └ Arduino Uno

    │ 1099-Sheet1.sch

    │ 1100-Sheet2.sch

    │ 1101-Arduino_UNO_SMD.prj

    │ 1102-arduino_Uno_RevG-MU.pcb

    │ 1175-Arduino UNO SMD Reference Design.docx

    │ 1255-Arduino UNO SMD Reference Design.pdf

    └ 使用说明.txt
