【P149】STM32和AD9833的信号发生器(原理图+PCB图)

项目编号：P149

文件大小：816K

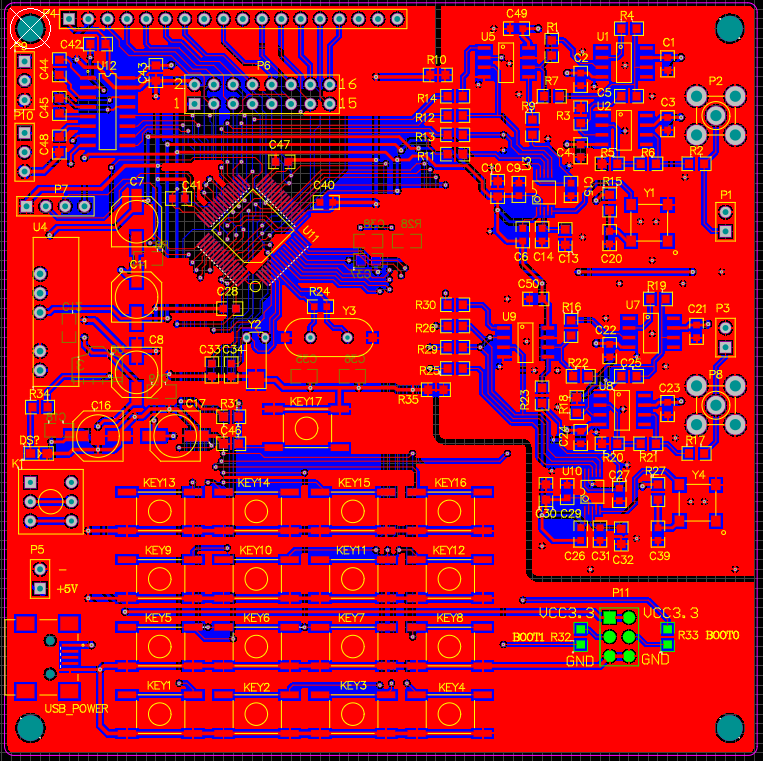

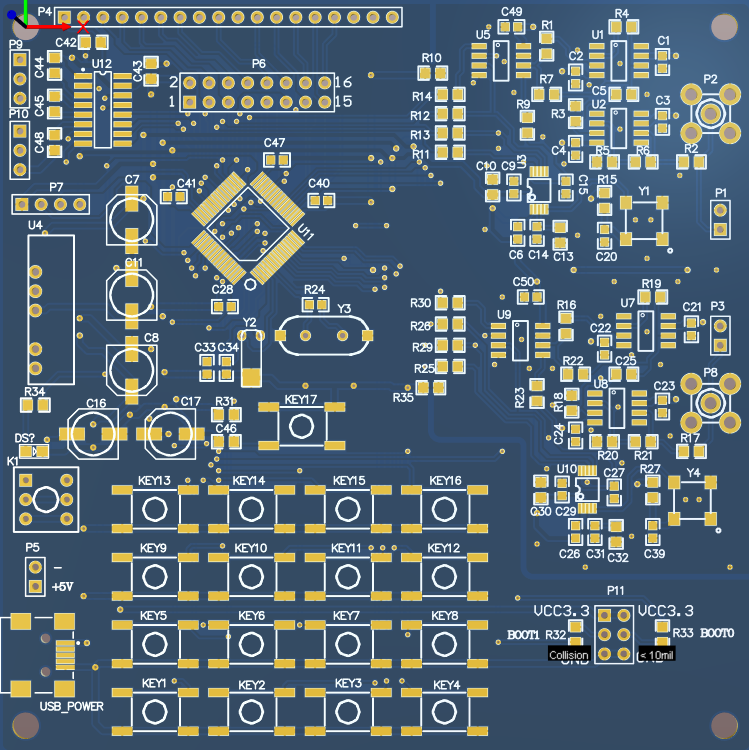

图纸说明：PCB图

开发环境：AD2020

简单概述：

本人毕设时做的基于STM32的DDS信号发生器设计，所设计的信号发生器包含双路信号输出，

AD9833是DDS芯片，通过spi配置，输出正弦、三角波、矩形波，

MCP41010可调节输出的电压幅度，
预留了按键用于输入数据，
以及正点原子0.96寸OLED的接口
