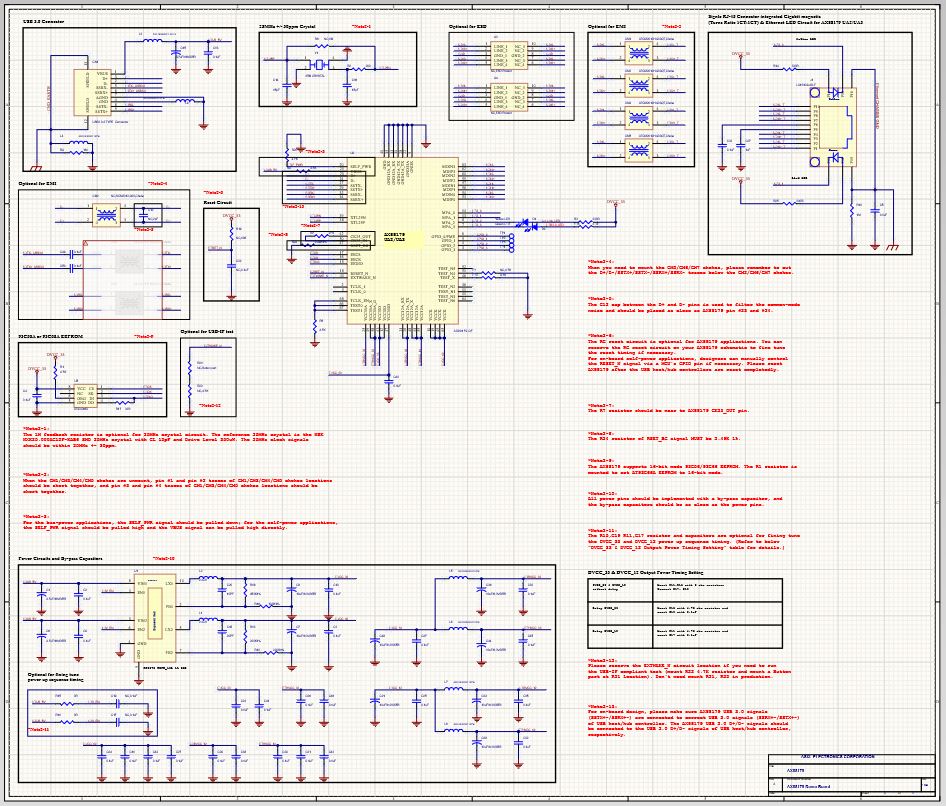

【P157】USB3.0转千兆以太网原理图+PCB图

项目编号：P157

文件大小：2.6M

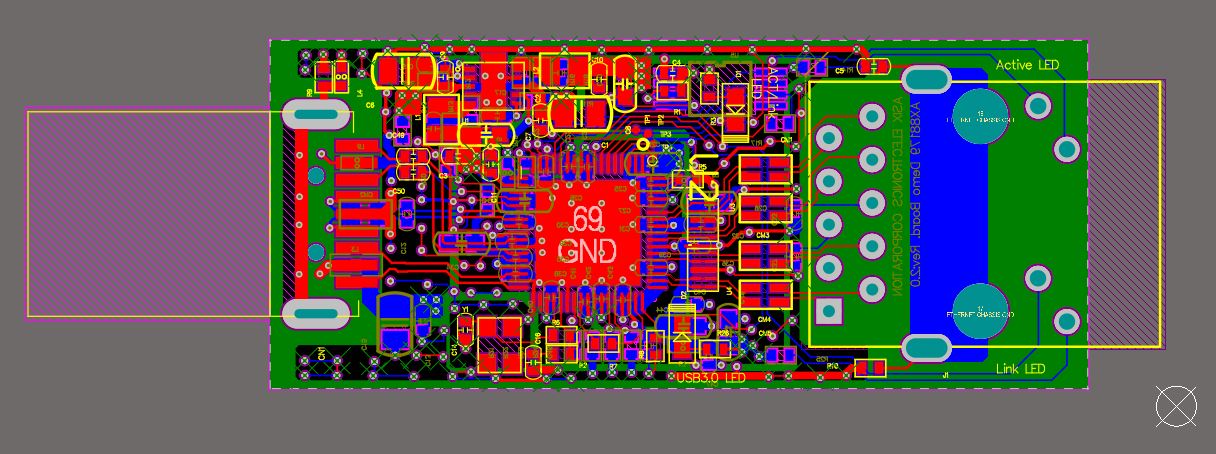

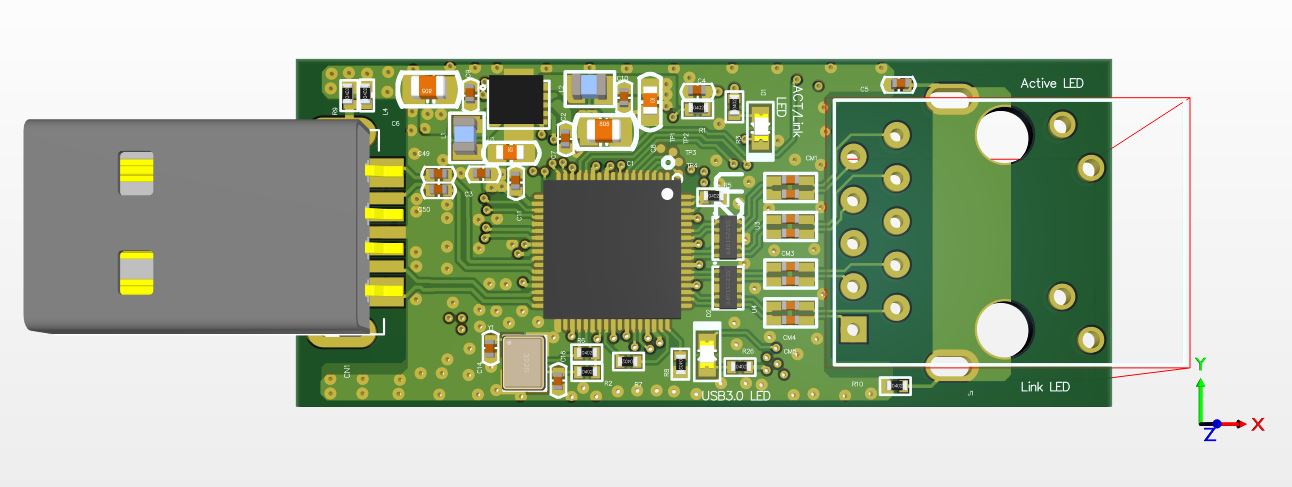

图纸说明：PCB图

开发环境：AD2020

简单概述：

AX88179的USB接口符合USB 3.0/2.0/1.1规范，千兆以太网MAC及PHY兼容于IEEE 802.3、IEEE 802.3u及IEEE 802.3ab协议。内置USB Host接口的微控制器搭配AX88179，即可增加双绞线千兆以太网特性。此外，AX88179仅需单25MHz时钟即可正常工作。

AX88179支持许多高级特性，包括IPv4/IPv6封包校验和承载引擎、双绞线交叉自适应、TCP大包传送承载及符合IEEE802.3az超节能以太网标准(EEE; Energy Efficient Ethernet)等。根据EEE，当以太网连结中没有数据流量时，AX88179会进入低功耗模式，可以省掉不必要的耗电，让能源能更有效的被利用。在千兆模式时还可支持绿色以太网Green Ethernet，可自动侦测有线网络连结与使用状况，调整输出功率达到省电目的。

AX88179还支持网络远程唤醒(Wake-on-LAN)功能，系统进入低功率状态, 透过侦测网络连线状态变动、收到魔术包及Microsoft 唤醒包等事件来远程唤醒。

AX88179是一款低价、小封装、高性能、高集成度、即插即用的USB 3.0转千兆以太网单芯片，可应用于台式电脑、笔记本电脑、超轻薄笔电(Ultrabook)、计算机扩展基座(Cradles/Port replicators/Docking Stations)、游戏机、智能型家电及任何具备标准USB端口的嵌入式系统。

规格:

● 单芯片USB 3.0转10/100/1000M千兆以太网控制器，支持超节能以太网(EEE)标准及低消耗功率的数位讯号处理器(DSP)技术
● USB 设备控制器
-- 集成USB 3.0 PHY和控制器并兼容USB 3.0、2.0及1.1规范
-- 支持所有USB 3.0节能模式 (U0、U1、U2和U3)
-- 支持USB超高速/高速/全速模式，电源驱动能力支持总线供电模式和自供电模式
-- 利用独有的突发传输机制(己获得美国专利)，让USB总线上的封包传输速率达到极致)
● 千兆以太网控制器
-- 支持IEEE 802.3az (Energy Efficient Ethernet)
-- 兼容IEEE 802.3、802.3u 和 802.3ab
-- 集成10/100/1000Mbps千兆以太网 MAC/PHY
-- 支持绿色以太网，可自动侦测有线网络连接和调整输出功率以达到省电目的(仅Gigabit模式)
-- 支持并行检测及自动极性校正
-- 支持交叉检测及自动更正
-- 支持IPv4/IPv6封包校验和卸除引擎，以减轻CPU的负载，包括IPv4 IP/TCP/UDP/ICMP/IGMP、IPv6 TCP/UDP/ICMPv6 checksum的产生及核对
-- 支持TCP大量传送承载V1
-- 支持全双工IEEE 802.3x流量控制及半双工背压流量控制
-- 支持 IEEE 802.1P 第2层优先编码和译码
-- 支持IEEE 802.1Q VLAN tagging和两组VLAN ID过滤，所收到的4字节VLAN Tag可以选择被剥除或保留
-- 支持Jumbo frame达4KB
-- 具备MAC/PHY自环诊断
● 支持网络远程唤醒功能
-- 支持休眠模式和通过网络链接状态变动、收到魔术包、收到Microsoft 唤醒封包及外部唤醒引脚状态变动等事件进行远程唤醒
-- 支持Bonjour唤醒需求
● 先进的电源管理功能
-- 支持电源管理及卸除 (ARP & NS)
-- 支持动态电源管理，以节省在空载、轻负载或断开网络线等状况下的功耗
-- 当网络线被断开时，从USB Soft-disconnected 支持AutoDetach省电功能
-- 当网络线被断开时，支持先进的断电节能功能
● 支持可选串行EEPROM (93c56/66) 用来储存USB描述符和Node-ID等信息
● 支持嵌入式eFuse (64位) 储存USB描述符和Node-ID等信息，可以替代外部存储的EEPROM
● 当上电启动后，支持自动从嵌入式eFuse或外部EEPROM加载USB描述符和Node-ID等信息
● 25MHz 时钟输入，支持晶体及钟振
● 内置上电复位(Power-on reset)电路
● 内置用于处理协议和控制功能的Pipelined RISC (System on a Chip, SoC)
● 68引脚QFN 8mm x 8mm 并符合RoHS/REACH规范
● 工作温度范围: 0°C to +70°C

目录│文件列表:

 └ 原理图+PCB图

    │ AX88179_PCB20_Demo_Board_PCB_20121126.PcbDoc

    │ AX88179_PCB20_Demo_Board_PCB_20121126.PcbDoc.htm

    └ AX88179__DEMO_.PrjPcb

       │ AX88179_PCB20_DEMO_BOARD_REFERENCE_SCHEMATIC_V204.PrjPcb

       │ P1-System Block.SchDoc

       │ P2-AX88179.SchDoc

       └ P3-Revision History.SchDoc
